馬達小教室:冷次定律 ( I )

更新於 發佈於 閱讀時間約 3 分鐘

實在是冷次定律在馬達中的應用太廣了,不得不單獨提出介紹。包括線圈中的電感,感應馬達的轉子磁場,蔽極馬達的短路環,磁滯現象等等,都藏者冷次定律的影子。

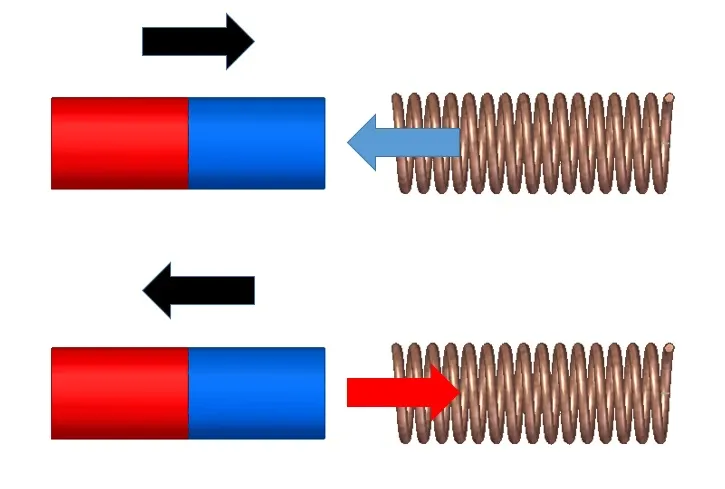

雖然冷次定律的應用在馬達當中非常的廣泛,但其基本現象卻是非常簡單,很類似現今流行的量子糾纏,像極了愛情。當有一磁鐵靠近線圈時,線圈上會形成反抗的磁力,將磁鐵推開;但詭異的是,此時改將磁鐵移開,線圈則形成吸引的磁力,想將磁鐵拉回來。這種讓人無語的行為矛盾,就是冷次定律。

raw-image

當然,冷次定律也是需要有幾個必要條件,才會產生。

  1. 一個可形成渦電流的導體,例如上述中的線圈,或是罐裝的可口可樂。筆者確實在英國看到被馬達磁場帶動的可口可樂易開罐。
  2. 一個狀態在變化的磁場。需注意,要變化才行。口語一點的說法就是,磁鐵必須是移動的狀態才行。也就是說,靠近時產生阻力,但只要一停下來,力量就消失了,好像從來沒發生過一樣,完全符合孫子兵法,敵不動我不動。

若用數學式表示,其中Φ這是磁場的符號,t就是代表時間,d就是微分。所以這數學式轉為口語,就是短時間內的磁場變化量。其實微積分並沒有那麼可怕,它只是數學家對這世界的一種說法,一種表示方式。微分其實只是在找某一個區段的變化,積分則是變化的加總結果。在現實世界中,微分就像是問人,今天股票賺了多少錢? 積分就是問您,玩股票賺了多少錢? 這樣是不是就很好理解了。因此下次看到那個d,尤其是dt,就是在詢問短時間內的變化而已。

raw-image

其實,法拉第定律也是同一件事情,但法拉第更著重於電流的表現,並未描述力的作用,才導致出現兩個定律,各別表述。

而冷次定律在筆者的眼中,也是牛頓第一運動定律,動者恆動,靜者恆靜的表現。原本磁鐵與線圈保持穩定的距離狀態,當磁鐵向線圈靠近時,線圈想要恢復之前維持的狀態,因此產生了抵抗力。

廣義的描述就是各物質希望維持當下的狀態,若有任何外力造成變化時,會產生抵抗,直到狀態再次穩定。所以人性也是喜歡穩定是很符合物理狀態的,改變現況,不僅僅要付出心力,還會受到這種抵抗,這就完全符合冷次定律了。


重點整理:

冷次定律其實是講了一種現象。

同一種現象,各自表述,就變成兩種定律。
