從 ER 圖到 Schema 的轉換教學

更新於 發佈於 閱讀時間約 1 分鐘

步步拆解影片的內容,可以搭配前一篇先了解 ER 圖。

// 僅記錄我看影片的流程,未來補上實際題目練習ᕦ(ò_óˇ)ᕤ

資料庫設計流程

為什麼不要直接畫表格就好呢?因為 ER 圖能清楚描述各實體的關係,畫完圖之後,再按步驟轉成 Schema。

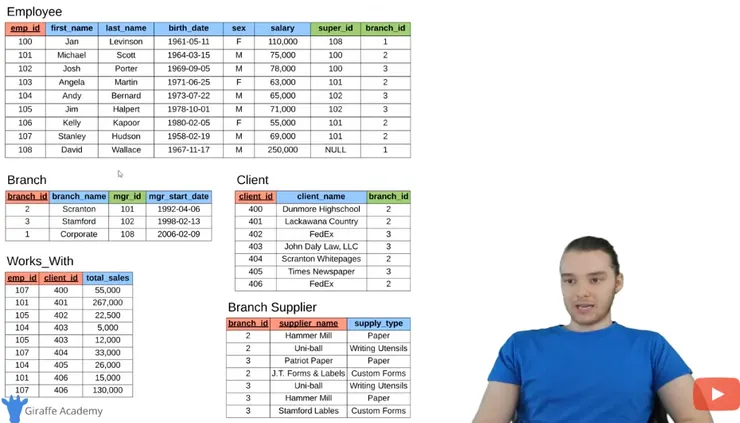

因為以下是截取自

Converting ER Diagrams to Schemas | SQL | Tutorial 23

這部影片,有興趣的朋友也可以直接看影片。

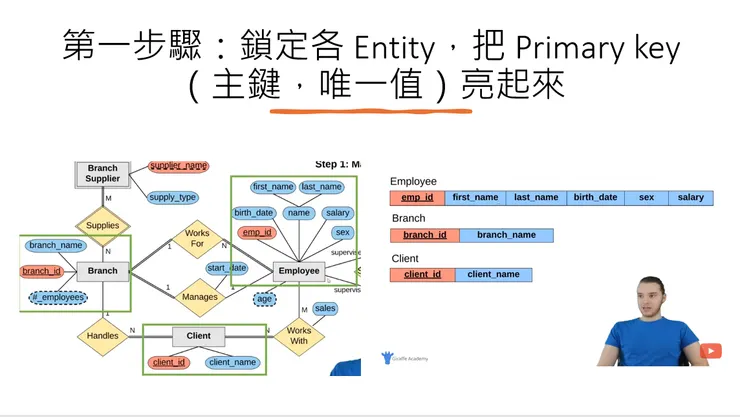

raw-image

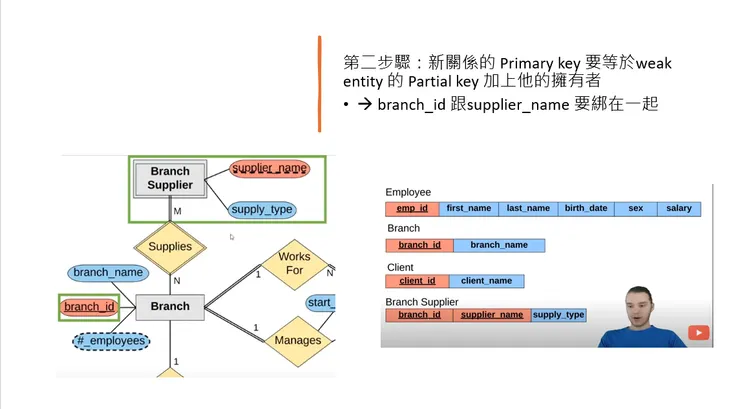

raw-image

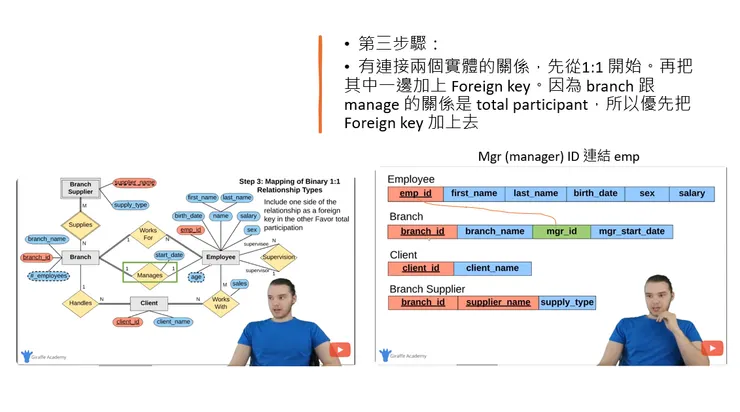

raw-image

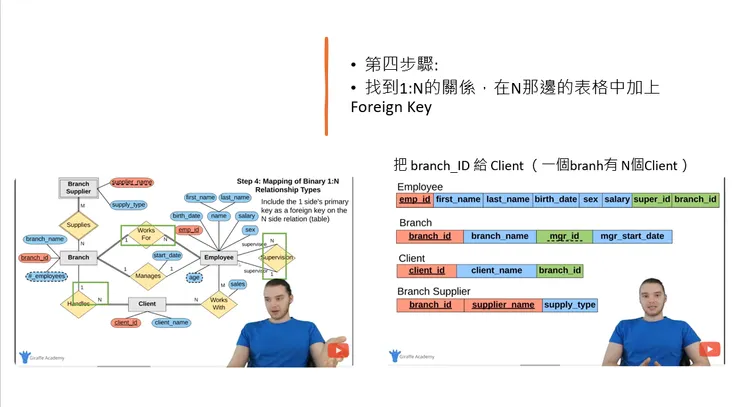

raw-image

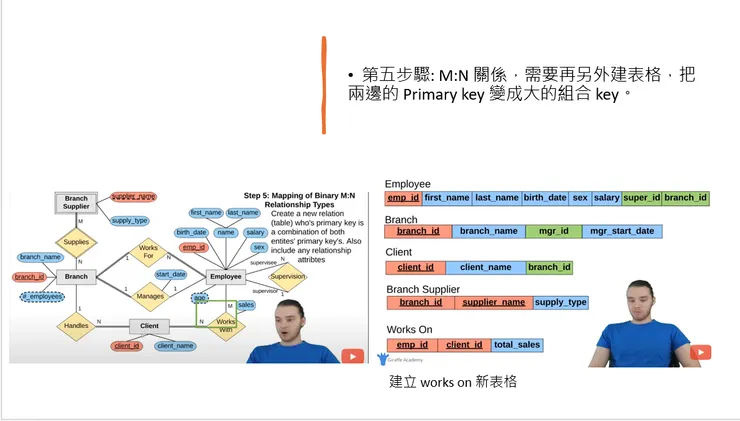

raw-image

如果有更複雜的關係,會超過這五個步驟。

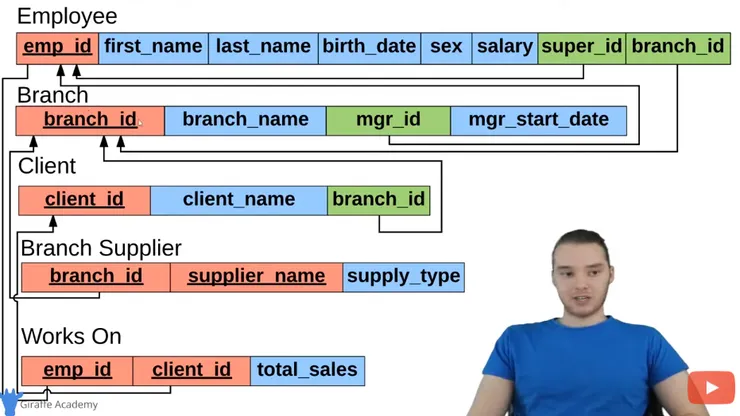

雖然這樣看起來很亂,如果表格一多會很難辨認。不過許多人還是會採用這樣畫箭頭的方法。

raw-image


最後,填上所有的資料,schema 的雛型就完成了。

raw-image
