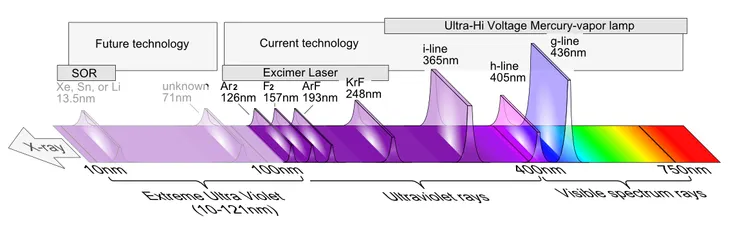

水銀燈天然發出的光譜中，除了 g-line（436nm），還存在 i-line（365nm）這條強烈穩定的紫外光譜線。
從 1970 年代末到 1980 年代中期，半導體製程逐步從 2 微米推進到 1 微米節點，g-line（436 奈米）微影技術成為當時量產主力。g-line 與後來的 i-line（365 奈米）其實都來自同一種光源──高壓汞燈，不同的是所選用的發射波長與對應光學設計。隨著線寬進一步微縮，g-line 的解析度與焦深逐漸無法支撐穩定的量產。這讓產業開始轉向汞燈中波長更短、解析度更高的 i-line 光源，成為新一代微影系統的起點。
大家早安，今天我們繼續光刻系列的第二篇。時間來到 1986 年，當晶片設計推進到 0.8 微米節點，g-line 光源已經無法再維持解析度。來自汞燈的 365 奈米 i-line 譜線成為新的解法，也讓日本設備廠商登上世界舞台。
技術優勢與日系設備的崛起
Nikon NSR‑2005i10C，象徵 0.5 微米製程時代的量產設備代表。
i-line 的波長比 g-line 短 70 奈米，讓解析度與焦深表現明顯改善（理論上可提升約 16%）。這個特性使得電路圖樣在亞微米級仍能保持穩定，生產良率因此受益。Canon 與 Nikon 把握這波機會，推出多款 i-line 曝光機，逐步搶下全球市占。相對的，美國的 GCA 與 Perkin-Elmer 開始失勢，必須依賴日系設備維持產線，這段歷史正與當時的美日半導體摩擦交疊。
記憶體與處理器的微縮引擎
需求端的推動同樣重要。NEC 與東芝把 i-line 應用在高容量 DRAM 的量產，Intel 則在 80386 處理器世代導入 i-line 曝光工藝，讓邏輯電路的複雜度再度提升。這些實際應用證明，i-line 不僅是技術改良，更是電腦與記憶體產業能夠繼續擴張的基礎。
然而，i-line 的黃金時代並不長。雖然它讓產業成功跨入亞微米時代，解析度卻難以再推進到 250 奈米以下。這個瓶頸推動產業在 1990 年代快速轉向 KrF 準分子雷射，開啟深紫外光刻的新階段。
摩爾定律要求晶片密度每兩年倍增，而 i-line 正是幫助產業在 g-line 飽和後維持微縮節奏的關鍵中繼技術。沒有 i-line，從 1 微米進入 0.5 微米的節點將更為困難，整體微影節奏也可能因此停滯。它不只是接棒者，更是讓摩爾定律得以持續一個世代的支撐技術。
