光罩製程全攻略：從石英玻璃到積體電路的關鍵技術
🔸 為什麼「光罩」是半導體製造的靈魂？
在半導體製造過程中，有一項工具默默扮演著「藍圖轉印師」的角色，那就是——光罩（Photomask）。

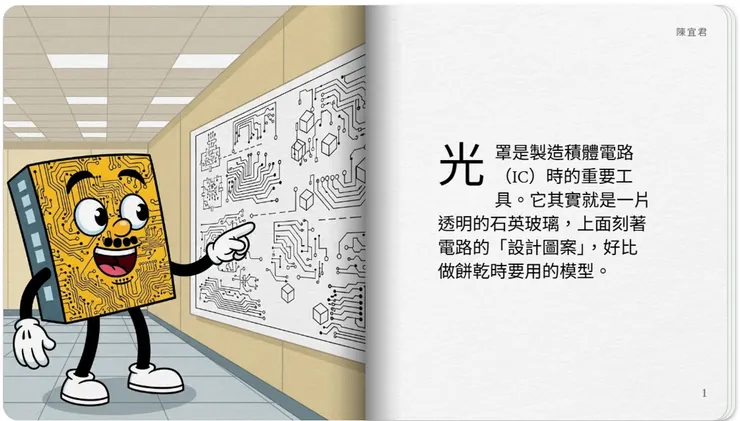

光罩是一片透明的石英玻璃（Quartz Glass），表面刻有極其細緻的電路圖樣。它的作用就像製作餅乾時的模型，將積體電路的設計圖一層層「印」到晶圓上，是打造現代晶片不可或缺的核心環節。
🧭 光罩製作流程 Step by Step
📝 1. 準備電路設計藍圖

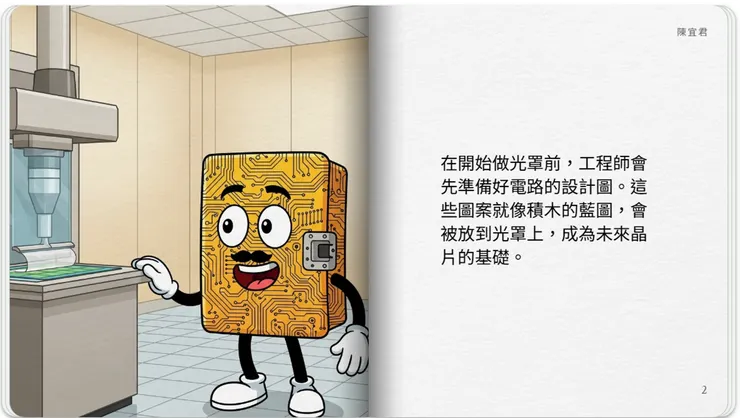

在製作光罩之前，工程師會先完成電路版圖設計（Layout Data）。這些設計圖就像積木藍圖，是晶片結構的基礎，也是所有後續步驟的依據。🌐 2. 石英玻璃清洗與塗佈光阻

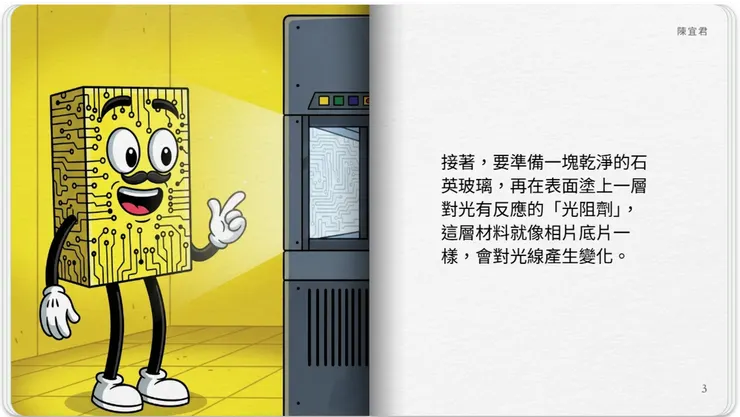

接著，選用高純度石英玻璃基板，在無塵環境中徹底清潔後，均勻塗佈一層對光敏感的光阻（Photoresist）。
這層光阻的角色，就像相片底片一樣，會根據光線照射而發生化學變化，是整個光罩製程的重要基礎。
💡 3. 黃光室內曝光製程
接下來，利用稱為**圖形產生器（Pattern Generator）或電子束寫圖機（E-Beam Writer）的高精密設備，將設計好的電路圖案以光或電子束的方式曝光到光阻層上。
為避免光阻受到雜散光干擾，這一步會在黃光室（Yellow Room）**內進行，確保圖案轉印的精準與穩定。
🧪 4. 顯影：讓圖案浮現

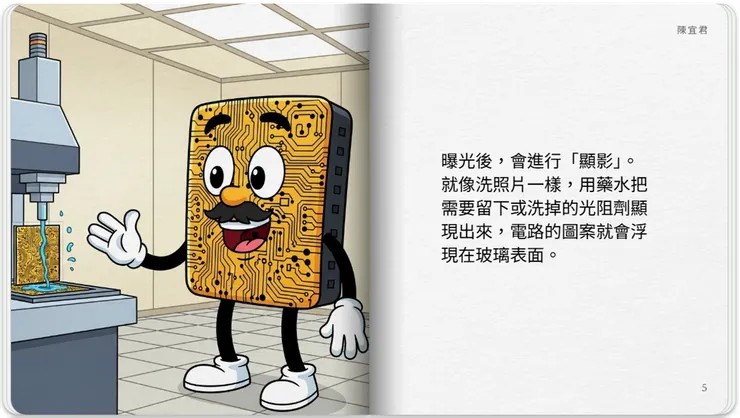

曝光完成後，進入顯影製程（Development Process）。
工程師會根據光阻類型（正性或負性），使用專用顯影液將未曝光或已曝光區域溶解，使電路圖案清晰顯現在玻璃表面，為後續蝕刻做好準備。
✂️ 5. 蝕刻：刻出電路藍圖
**蝕刻製程（Etching）**是將圖案永久刻印在石英玻璃上的關鍵一步。
常見方法有濕式蝕刻與乾式蝕刻，透過化學溶液或等離子體移除未受光阻保護的區域，精密地將電路圖案刻蝕在玻璃基板上，就像雕刻印章一樣精細。
🧼 6. 去光阻：還原玻璃的精密圖樣

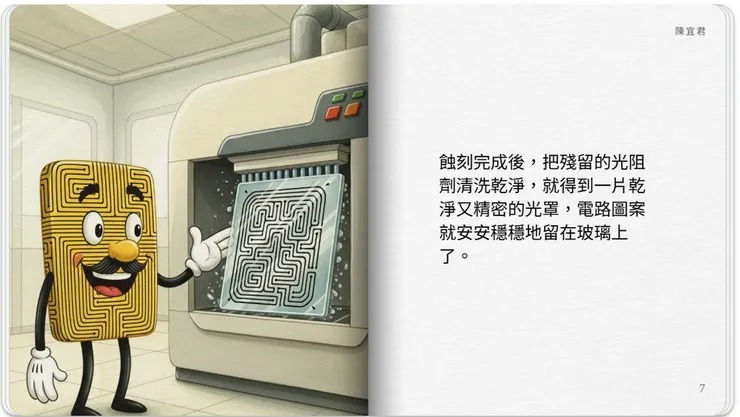

蝕刻結束後，會進行**去光阻（Photoresist Stripping）**步驟，將殘留的光阻徹底清除。
此時，一片乾淨又精密的光罩正式完成，電路圖案已牢牢固定於玻璃上，可承受多次製程使用。
🏭 光罩在晶圓製程中的角色：每一層電路的印章

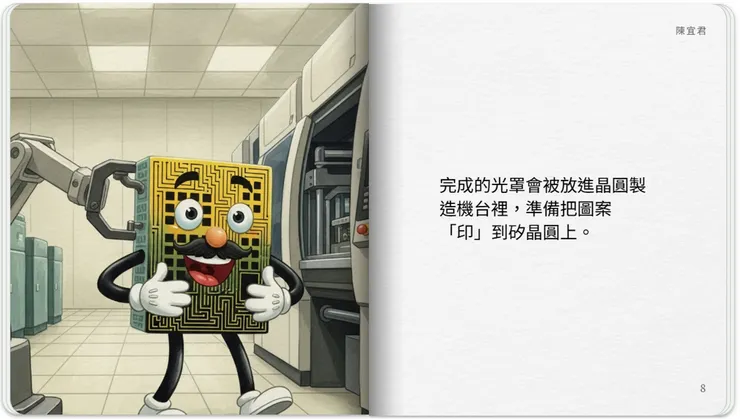

完成的光罩會被放入晶圓製造機台中，進行光學微影技術（Photolithography）。

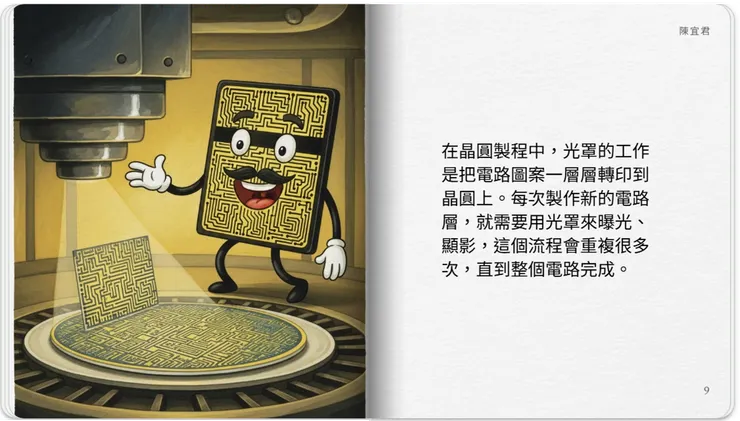

在晶圓製程中，光罩的工作是將電路圖案一層層精確轉印到矽晶圓上。
每新增一層電路，就需重新曝光、顯影與蝕刻，這個流程會重複數十次，最終打造出功能完整、結構複雜的積體電路（IC）。
這些微小的晶片，就是智慧手機、筆電、資料中心伺服器等電子產品運作的「核心靈魂」。
📝 結語：光罩，讓未來科技從「藍圖」變「實體」
光罩製程雖然不為人熟知，卻是現代科技能夠誕生的關鍵技術之一。
從電路設計、光阻塗佈、曝光顯影，到蝕刻與 FFKM 材料的應用，每個步驟都關乎晶片的良率與性能。 掌握這些技術細節，不僅能提升產線效率，也能讓我們更理解——一顆小小的 IC 晶片，其背後是高度精密的工藝結晶。
🧪你在找 FFKM 全氟橡膠嗎?
「FFKM 全氟橡膠（Perfluoroelastomer）」是半導體產業中不可或缺的高性能材料。
它的分子結構中，幾乎所有氫原子都被氟原子取代，因此具備極佳的耐熱性、耐化學性及耐極端環境特性。
在半導體設備中，FFKM 常被用於密封圈、閥門墊片等零組件，即使在高溫與強腐蝕環境下，也能維持密封效果，確保光罩與微影製程的穩定運作。這也是許多半導體設備能長時間高精度運轉的「幕後功臣」。
