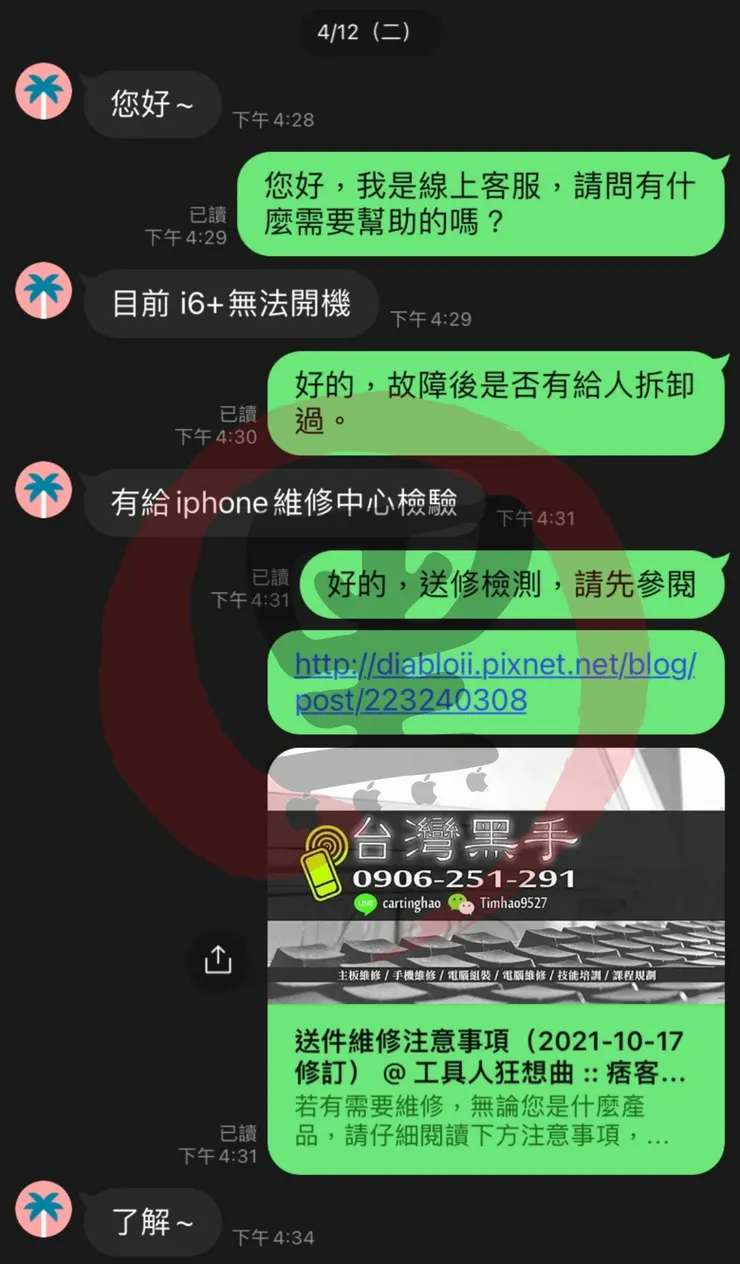

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 6Plus，是稍微有點年紀的蘋果了，客戶描述故障是無法開機，有送修到 iPhone 維修中心，只是不曉得他這個維修中心是指那個仿冒的，還是？（因為客戶的地域那裡以前有一間 iPhone 維修中心，是仿冒用名稱，讓客戶以為是原廠的店家，現在改名了）

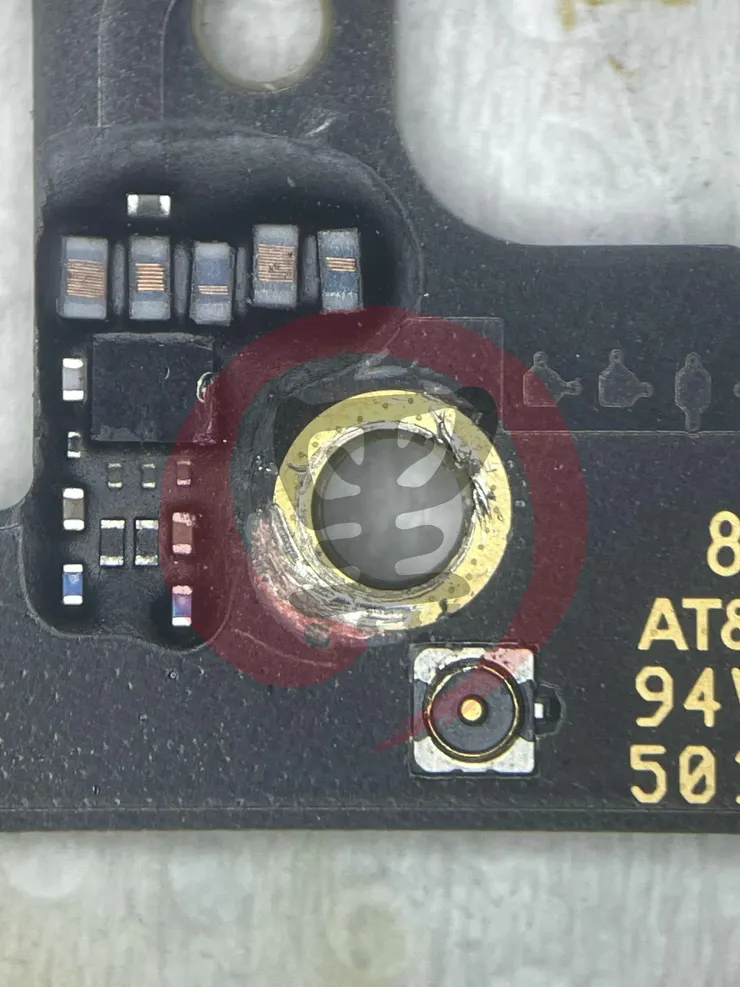

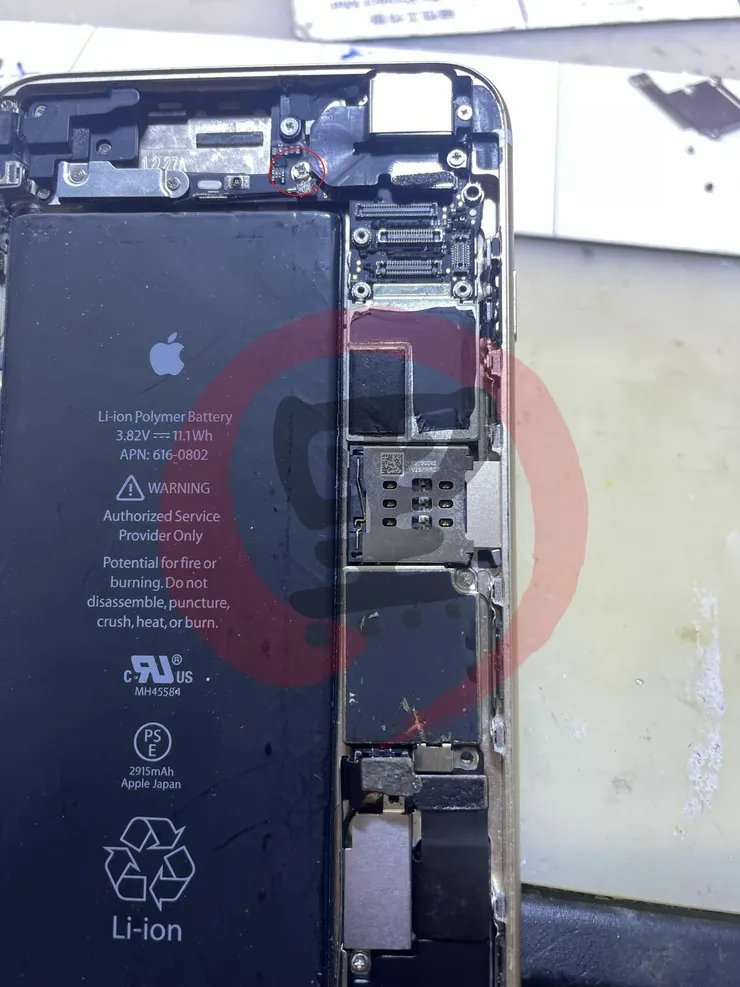

拿到手機後，拆機後發現鐵蓋都有人為去吹過，但其實沒有被有效打開，就是不知道什麼原因去吹，但是又沒開，上下都有，這個也有可能不是這次故障後的維修，看痕跡不像新傷口，左上方可以看到一個母座螺絲被我圈起來，上面鎖的螺絲中柱上有一根東西被扯斷，留在中柱內（圖片可能比較小看不到）

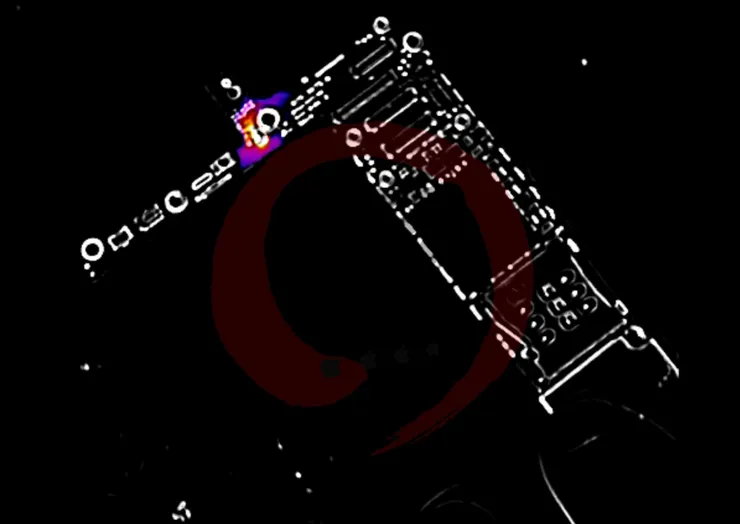

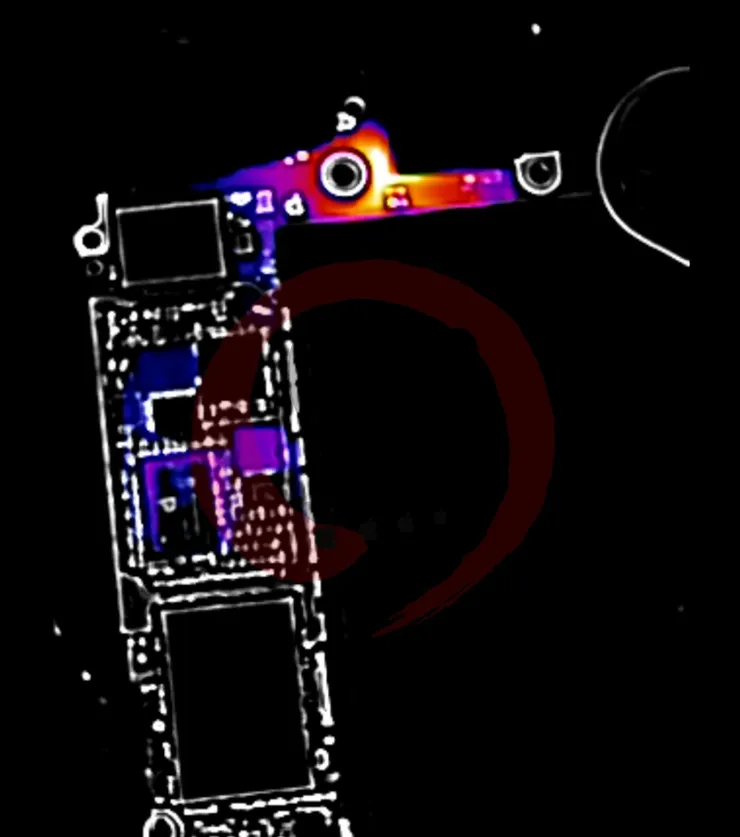

我將主機板卸除後，上電無異常，觸發後大約 0~350ma 歸零重啟，我上熱顯看了一下，蠻有趣的就是，它發熱的地方有兩處

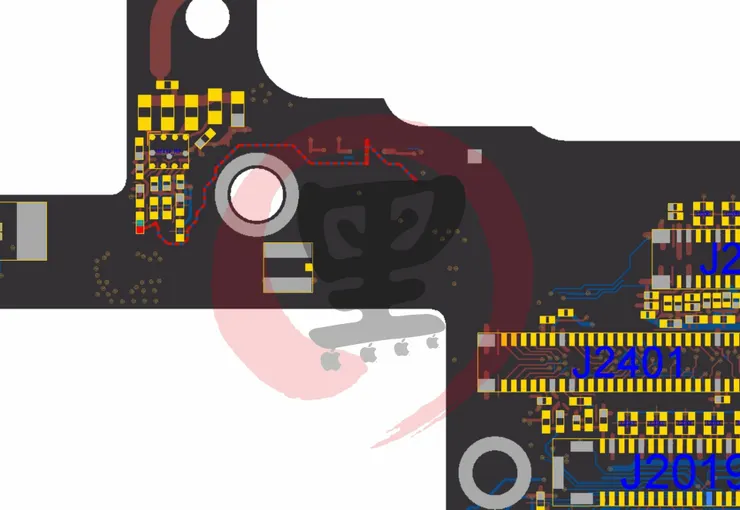

就是這裡的前後相同的位置，但是其實這裡幾乎沒有東西
我為了驗證這個說法，特別拿刀去削了一下，確定底下有壓線

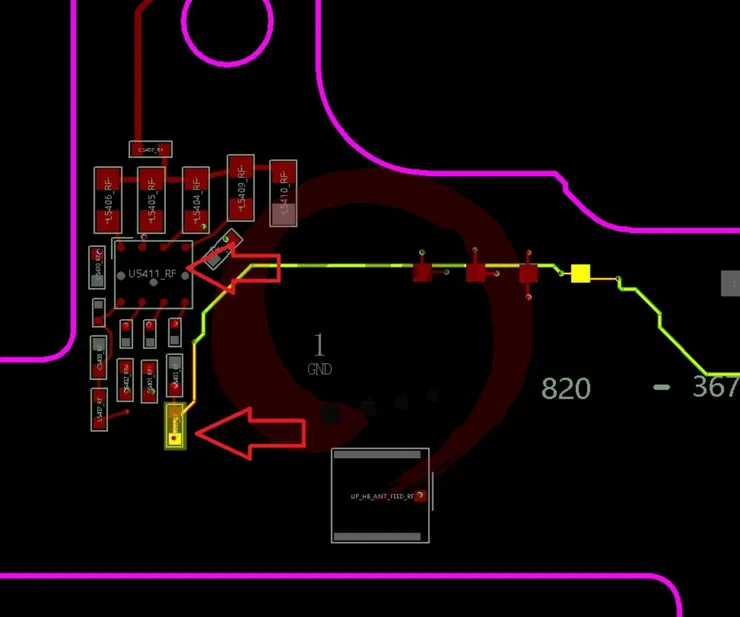

當我確認之後，首先測到這一路是 3V 有給到 RFFE、USB 等等，我將電感斷開，隔離上方的 RFFE 後，再次上電觸發，這次變成了 0~80ma 反覆跳變
這個就會是另一條，在最左側的位置，它是一路 1.8V_SDRAM，經過我測量後，是短路的沒錯，但不是短在這裡，或者是當初鎖的時候壓線短掉，然後上電觸發就全部一起燒了

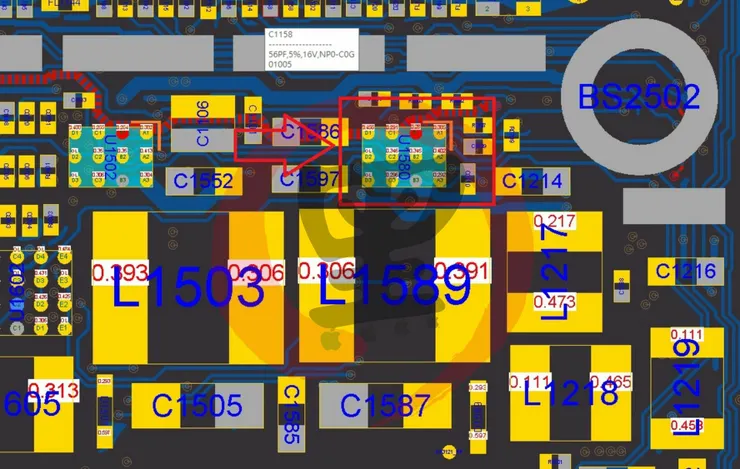

而是短在右背光，所以我再將右背光斷開隔離 1.8SDRAM 後，在線值正常

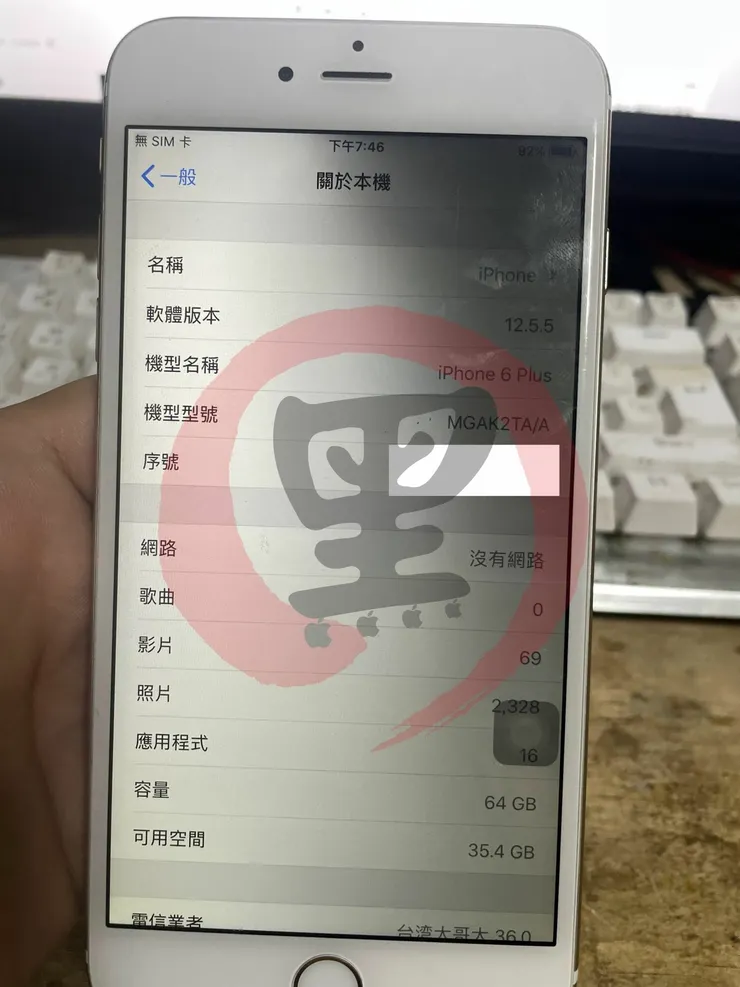

接者再觸發開機，就可以正常工作，當然故障的部份，沒有特別去修了，客戶要的是資料，而且這台 6P 開機速度也不太正常，開機大約要等近五分鐘閃三次蘋果才能進去，因為是 1.8V SDRAM ，所以不排除上層可能有機率性故障，那也是為了避免沒必要的風險，暫時不考慮去動其它的元件，而且背光整路燒掉，影響到了 I2C / 1.8SDRAM 包含了輸出供電等，全部都燒掉，如果要修，那一定會動到離 AP 最近的二極體與儲能升壓電感

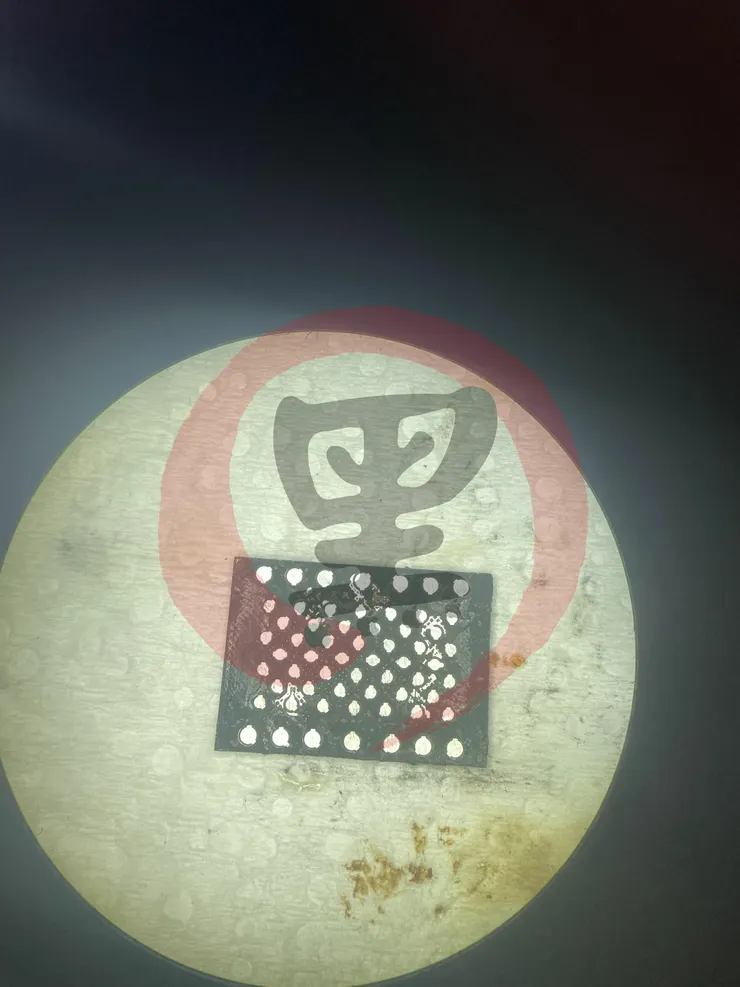

現在沒必要做無義意的維修，此時找了一顆海力士的 16G NAND FLASH

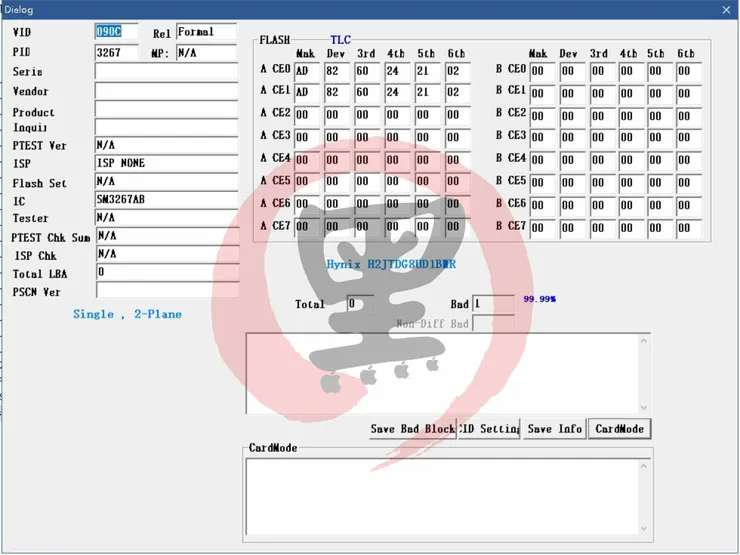

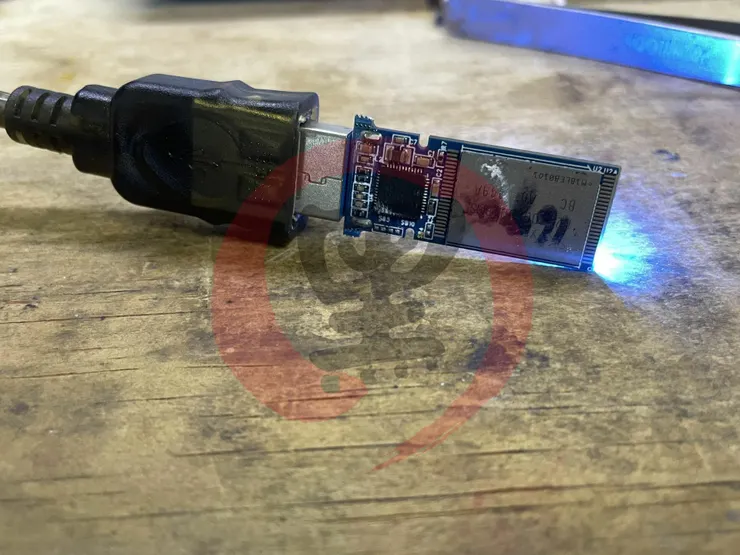

將 NAND FALSH 焊在空的 USB PCB 上，用老款量產工具重新格式化，並且設定好參數

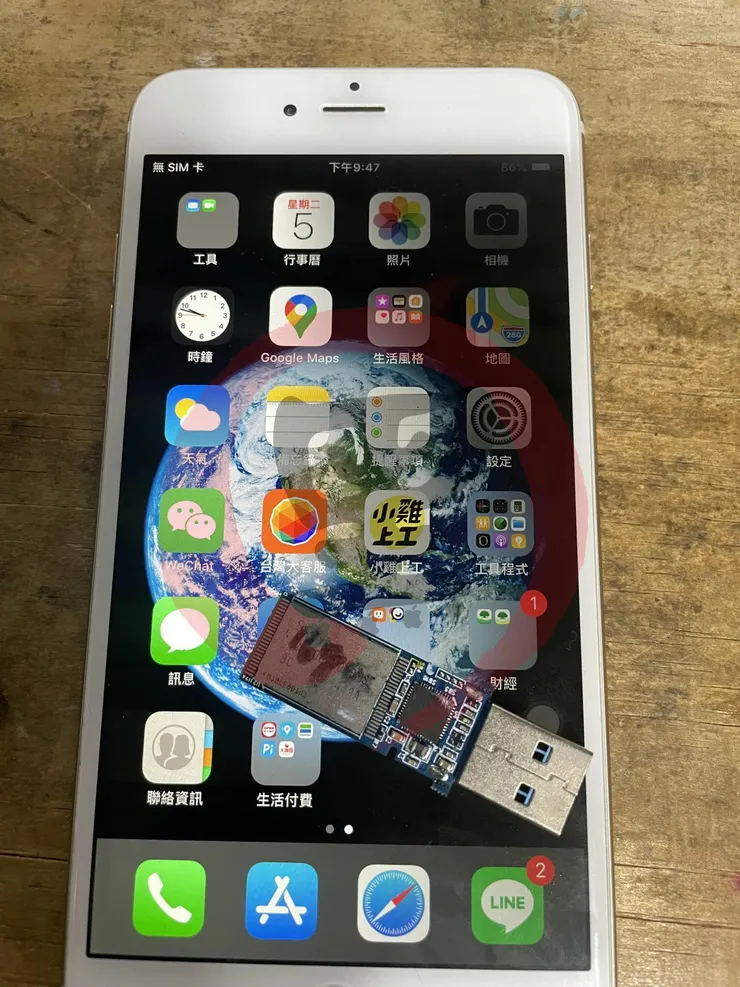

臨時做了一顆 16G 的隨身碟，把客戶的重要資料用 iTunes 備份
因客戶也認為沒有修的必要，所以就不在糾結這些問題，也好在故障的是右背光，所以可以這樣直接修，因為按照 iPhone 6Plus 的雙背光時序來說，左邊權限比較大，左邊亮右邊不工作可以不亮，但左邊如果不工作，那右邊也不會工作，到時候就會是全黑的，所以 iPhone 6Plus 以前的陰陽屏，大部份都是右邊不亮，而如果是左邊不亮的，大多都是完全不亮，當然俱體還是要看整體故障，才能有效判斷，客戶只要將資料拿了回去盡早還原到其它手機即可，自己動手，豐衣足食！
