[探索] 門外漢的類神經網路導覽

Rene Wang

發佈於翻滾吧！駭客女孩！

更新於 2022/11/10發佈於 2019/05/04閱讀時間約 21 分鐘

狹義的解釋深度學習，便是指多層的類神經網路。迄今，類神經網路的架構愈來愈複雜，包括在傳統一層一層的架構上，添加一到多個模組。這個模組可以單純如多個不同大小的平行卷積層或複雜如小型的 Attention 網路。

類神經網路的表現，仰賴著一個適宜的架構和一個最佳化的演算法。在這一系列介紹類神經網路的文章中，我們會先從架構切入，在未來的文章中，再對演算法深入介紹。

感知器（Perceptron）

就如同所有自然生物的起源，都可追溯源頭至單細胞生物。現在最火熱的機械學習演算法，以類神經為主的深度學習，也從一個單一的神經元開始。

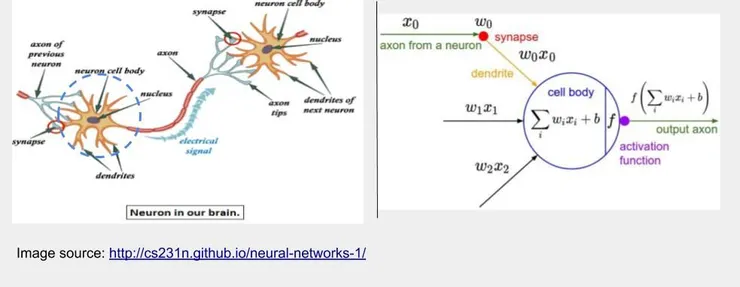

在 1943年 McCulloch 和 Pitts 仿造人類的神經細胞結構，設計了第一個以軟體實現的人工神經元。此時的神經元就如同數位邏輯電路裡的邏輯閘一樣，所有的輸入都依照神經元的計算邏輯，輸出相對應的計算結果。

只不過這個輸出結果，比較近似於房間使用的開關：若計算的結果超過某一個給定值後，神經元的輸出就會等於1（on 的狀態），若沒有超過這個給定值，則為零（off 的狀態）。

這個神經元並沒有任何學習的方法，直到 1950 年， Rosenblatt 才提出了一個名為感知器（Perceptron）的學習演算法，將神經元帶入了人工智慧的領域中，也造就今日深度學習的廣泛應用。

在這篇的源起篇，我們就來看看這個只能輸出 0 和 1 的神經元，在結合了感知器的學習方法後，如何進行模式辨認並完成分類工作，以及它如何啟發之後的類神經網路（Neural Network）方法和它的遠房兄弟 Support Vector Machine (SVM)。

一個簡單的 Perceptron 網路的架構如下：

這個架構可以看成一個只擁有一個輸出神經元，且不含有隱藏層的 Feed Forward 類神經網路。Perceptron 和僅有輸入和輸出層的 Feed Forward 類神經網路結構相比較：除了 activation function 換成了擁有 hard threshold ，只能輸出 0 和 1，或 -1 和 1 的函式外，並沒有太大的差異。

坦白而言，一個感知器網路，其實只是一個線性的分類器，比起深度類神經網路，如多個隱藏層的 Feed Forward 類神經網路，感知器所能表示的函式範圍卻遠遠少於 Feed Forward 深度類神經網路。就能表示各種複雜函式的能力，感知器簡直是差多了！

雖然架構簡單，但感知器，卻蘊含了兩個類神經重要的觀念，一是非線性的 activation function，以及透過糾錯學習的方式，習得最佳分類直線。感知器學習演算法會藉著迭代的方式，逐一改變線性方程式的權重值，最終（希望）找到能夠正確分類所有訓練例子的線性函式，此函式又被稱為 decision line 或 decision plane。

接下來就是感知學習器演算法的圖解步驟解說，為了方便視覺呈現，這裡用二維的例子來做說明：

上圖中，黑點的分類標籤被標註為 1，而白點的分類標籤被標註為 -1[1]。藍色實線為該步驟所計算得到的 decision line 和它的法線（藍色箭頭）。

在這個簡單的例子，我們不考慮 bias。當 bias 為零， decision line 就必須通過原點。一個能夠正確分類這三點，且通過原點的 decision line，其法線，或與 decision line 正交的向量，w，必須要和黑點的座標向量同向，或內積為正（夾角小於 90度），和白點的座標向量反向，或內積為負（夾角大於 90 度）。

現將該演算法的步驟簡述如下：

步驟 1. 任意初始化 decision line 的法線向量（normal vector）。（對應上圖為 Step 1 ）
步驟 2. 開始對所有的訓練例子，以下面的原則，逐一比較 decision line 的輸出後，更新 decision line 的正交向量：
　　 步驟 2a. 若訓練例子為黑點，且分類錯誤，則將 decision line 的正交向量往靠近分類錯誤的訓練例子的方向移動。在此是利用向量加法的方式移往黑點所在方向（對應上圖為 Step 2）。
　　 步驟 2b. 若訓練例子為白點，且分類錯誤，則將 decision line 的正交向量往遠離分類錯誤的訓練例子的方向移動。在此是利用向量減法的方式遠離白點所在方向（對應上圖為 Step 3-4）。
　　 步驟 2c. 若沒有分類錯誤，則 decision line 的正交向量維持不動。

步驟 3. 重複步驟二，直到所有的訓練實例都已經分類正確，或超過最大迭代數目。

這個簡單的學習方法，有一個致命的缺點：由 Minsky 指出，那就是感知器無法學習過於線性不可分的例子，如兩種類別呈 XOR 的分佈。下圖，就是根據線性可分和不可分（XOR）所構建的兩個例子。

XOR （上圖右）的例子分佈像棋盤格，上圖下方則是用迴歸分析或 least square 方法得到的 decision line（黑線）和其法線（綠色箭頭）。而下圖，則是使用 scikit-learn 的 Perceptron 來進行分類。從圖中可以看到，只能做線性分類的 Perceptron 網路，並沒有足夠的模型能力來對非線性分佈的實例進行分類。

多層感知分類器

一個最簡單的類神經網路，可被稱為多層感知分類器（Multiple Layer Perceptron ），又多以簡寫 MLP 出現在文件。名稱是對應的一開始所介紹的感知器（Perceptron）而取的名字，但實際上，兩者除了使用具有激發功能（activation function）的神經元外，並沒有太大的關係。

類神經網路的架構中，多層感知分類器，是屬於 Feed Forward 網路的一種。 Feed Forward 類神經網路，每一層中包含許多各自獨立的神經元，這些位於同一層的神經元彼此之間並沒有任何連結，但對位於上下兩層的每一個神經元，都有相對應的連結。也就是，下層的每一個神經元，對上層的每一個神經元，都會學習到一個權重值，來表達上下兩層神經元連結的強度。這個連結的強度，對於分類任務而言，可能是屬於某一類別的獨有特徵。

因為 Feedforward 類神經網路中，上下兩層之間中的神經元具有全連結性質，所以這樣的網路有經常被稱為 Fully-Connected Layer，又因為像三明治被輸入和輸出層夾在中間，所以又可稱為隱藏層（Hidden Layer）；相對於，影像識別中經常使用的卷積層（Convolution Layer），Feedforward Layer 中的連結分佈更為緊密，所以又常被稱為 Dense layer。關於卷積類神經網路和 Feedforward 類神經網路的差別，會在往後的文章中更深入的討論。

相較感知器而言，能夠在輸入和輸出層，堆積多層 Feedforward Layer 的類神經網路，藉由多層的非線性 activation function 疊加，並透過學習而得到一個非線性的 decision boundary，具有能力去表示各種複雜函示，亦能將幾乎所有訓練例子正確地分類。知道何為多重感知器（MLP）我們現在可以應用一個真正的類神經網路來解決線性不可分的 XOR 問題了。

下圖擷取自由 Ian Goodfellow, Yoshua Bengio 和 Aaron Courville 共同撰寫的深度學習的教科書。在第六章，Deep Feedforward Networks 特別以一個簡單的實例表示一個簡單的類神經網路如何解決 XOR 問題。

如下圖左下所示，現在正向的訓練例子被分配到 1 的值，而 0 的值則分配給負向的訓練例子。相較於，之前從 XOR 的分佈取樣，圖中 Original x space 只有四個例子，例子位於第一，三象限被標註為 0，而在二，四象限則為 1 （亦可對應 XOR 的輸出來看）。類神經網路的結構，則如下圖左上所示，只具有一層 hidden layer，該層只具有兩個 hidden units： h1 和 h2（下圖右上則是左上網路架構的簡圖）。

該類神經網路的 hidden layer，可將位在斜對角，具同分類標籤的子區域內的訓練實例，映射到新的特徵維度中。在這個新的特徵維度中，分類標籤為 1 的點，會映射到相同的座標位置（見下圖右下，Learned h space）。也就是說，hidden layer 藉由多重映射非線性函式，學到新的特徵向量，此新組合的特徵向量足以代表該分類的獨特之處，而能分辨其他類別。

藉由學習分類函式本身，而達到精準分類的結果，是類神經網路的中心思想。在往後的文章，我們會看到，如何加深網路的層級以期達到 decision function 本身複雜度，以致於能學習更複雜，更高維的訓練例子分佈。

感知器學習演算法，雖然是個古老又簡單的方法，但在大多數的實際應用上，仍舊有它的一席之地。由於該演算法的簡易快速，在超級巨量資料的學習，有時還是會應用上簡單又快速的感知器來做 Online 的學習（一次餵進一個訓練資料），而類神經網路就像隻慢工出細活的烏龜般，軟體業推崇的 fast fail 在這方面目前就完全使不上力了。

不過，談到這裏，讓我們先稍微提及類神經網路的遠親，SVM，其理論同樣也是架構在 Perceptron 線性分類器之上發展出來，但以不同的方法來解決線性不可分的問題？

支持向量機器（Support Vector Machine）

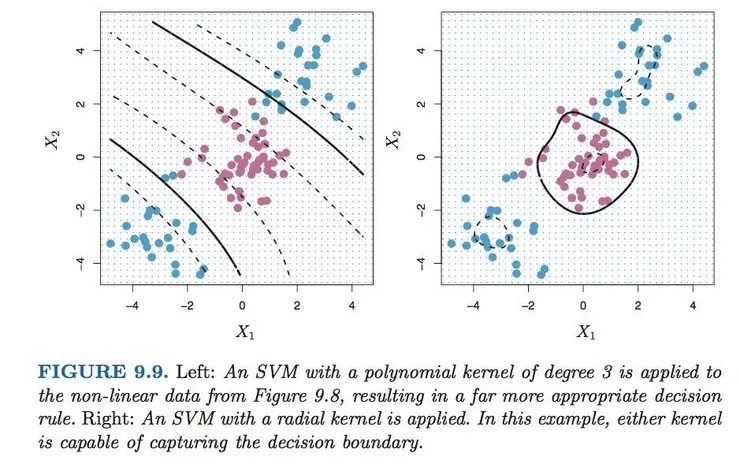

SVM 是一個線性方法，但會透過一種稱為 Kernel 的方法，將訓練例子映射到新的特徵向量空間，在此空間，維度會增加而使所有的訓練例子皆是可分的。

同樣 XOR 的訓練分佈中，SVM 會藉由加入描述 hyperbolic 函式的新變數，建構成較高維的特徵空間，而變得可分。SVM 自己也是一門廣大精深的學問，已經超出了此系列的範圍，有興趣的人可以找相關領域的專家或書籍來學習。

談完了類神經網路的源起，我們還得提到另外一個線性模型分類器，才能真正的開始進入深度學習的領域中。這個線性模型分類器，就是邏輯迴歸（Logistic Regression）。

邏輯迴歸分類器（Logistic Regression）

分類器和迴歸的最大不同處，在於迴歸的 response variable，或 y 值若給定線性方程式為，y = Wx，為沒有限制的實數值。所以在迴歸中，誤差表示可以考慮 mean squared error，因為希望結果能離真實的實數值愈接近愈好，無論是多出或少於真實的值（因此取平方）。但，若是要訓練一個分類器，就必須考慮此時的 response variable 是離散的值，線性迴歸的 mean squared error 損失，因為分類標籤的離散性和使用 log 函式的緣故就不適用了，因為我們現在在乎的是預測的不確定性，並不在意離真正的值有多近。

邏輯迴歸（Logistic Regression） 也是一個線性模型，但這個線性的關係是建立在透過 log 函式對預測結果做轉換上。在這個線性關係上，原本應該是連續數值的 response variable 則為兩分類預測機率的 log-odds ratio（log-odds ratio 可看做預測為 1 對預測為 0 的比例，再取 log 值）。可看到下圖右下角方程式，線性迴歸的 y’，則為兩分類預測機率的比，也是線性迴歸中的輸出（方程式右方）。而原來線性迴歸的輸出 y （下圖右上角方程式），則透過非線性轉換輸入，z，得到近於機率的輸出。

相較於線性迴歸上使用的 mean squared error 的損失函式，cross-entropy 是更佳的選擇。因為這種近似於線性回歸的特性，對 mean squared error 損失函式做最佳化的演算法都能使用在 Logistic Regression 上。

從另外一個觀點來看，Logistic Regression 可以看做一個沒有 hidden layer 的類神經網路，其輸出則是藉由非線性的 sigmoid function 來限制在 0 與 1 之間，以符合機率值的數值域。在過去類神經網路，廣泛使用 sigmoid function 作為 activation function，在那個架構深度達到兩三層就能算是深度網路的時代，都會遭遇到所謂 gradient vanishing 或 gradient explosion 問題。

這是因為 sigmoid function 本身的特性，會將輸入位於兩端的極值，壓縮到相當相當靠近於 0 或 1 的值，而造成沒有 gradient 或極小 gradient 的結果。這類具有極限值的函式特性，在英文文獻中通常被稱為 “saturate”，中文則用“飽和”這個翻譯，可捕捉到因為達到極限值而無法繼續訓練的性質。

那些年關於類神經網路和支持向量的小事：

在這篇長文的最後，就來輕鬆一下，談一個小趣聞。這在卷積網路的主要作者之一，在 2017 年來台灣演講趣聞的當事人，Yann LeCun，演講中亦有提及此事。

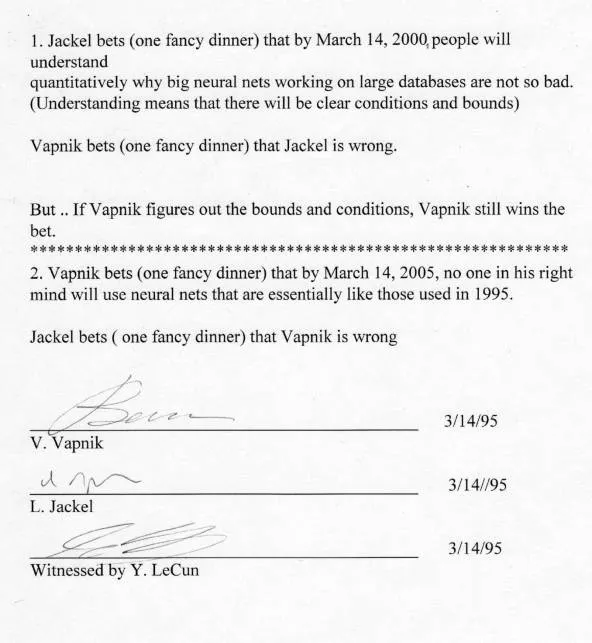

事情是這樣的，當時和 LeCun 同在 AT&T 的貝爾實驗室工作的三人，另外兩位是專精統計學且孕育 SVM 理論的 Vladmir Vapnik，和當時為實驗室的主管的 Larry Jackel，分別在 1995 年在 LeCun 的見證下兩個賭，這兩個賭注內容和類神經網路的未來預測有關，賭注都是一個昂貴的晚餐。

第一個是 Jackel 向 Vapnik 打賭認為到了 2000 年，大型的類神經網路將會被應用在巨量資料酷的。然而類神經的發展要比 Jackel 所想的晚了兩年。第二個賭注則是由 Vapnik 向 Jackel 打賭，在 2005 完全無人使用類神經網路作為學習演算法。

實際上，類神經網路其實有一陣子相當沒落，那些執意進行類神經網路相關研究的學者，包括現在被人所廣知的 Geoffrey Hinton，都被主流的研究學者稱呼為傻瓜。

但當時堅持研究類神經網路，包括之前提到的 Geoffrey Hinton，Yann LeCun 和 Yoshua Bengio 都得到相當於計算機科學的諾貝爾獎，圖靈獎的殊榮了！那麼，當時主流的研究都在做些什麼呢？原來就是 SVM 最為熱門。反觀今日，因為大數據興起，造成類神經網路的熱門，但也沒有造成 SVM 式微。只能說「天下沒有免費的午餐」[3] 吧！

當然這對吃了一頓完全免費晚餐，賭注的見證人例外。

註釋：

[1] 在這裡分類的標籤給 1 和 -1，是因為該點位置與 decision line 的法線（normal vector）的內積值為正或負相關。若該點與法線同方向，則該點語法線的內積為正，反之亦然。通常，在計算 Perceptron 的點內積時，不考慮內積的大小，只知正負號即可。要注意的是，當點在 decision line 上時，與法線的內積為零，因為呈 90 度。
[2] 讀者若有興趣，可以前往 Tensorflow Playground ，該網站提供了建構一到多層的 Feedforward layer，除此之外還可以調整許多參數，包括輸入資料集（包括 XOR）等，有興趣的讀者可以前往把玩一番，可助於了解訓練一個類神經網路是個怎麼樣的經驗。
[3] No Free Lunch Theorem：這個「沒有免費的午餐定理」講的是一個以證明數學定理，說明一個通用的機械學習演算法是不存在的。詳細的內容可以閱讀《機器學習裡不存在的免費午餐：NO FREE LUNCH THEOREM》這篇文章。

參考資料：

Neural Network Design：Perceptron 的圖解都來自於本書第四章。
Deep Learning ：MLP 解 XOR 問題的圖解來自於一書。第六章 Fig 6-1 和 Fig 6.2
Introduction to Statistical Learning： SVM 的圖出自於第九章，Support Vector Machines。
