離合器(Clutch)

更新於 發佈於 閱讀時間約 3 分鐘
  • 在旋轉中的兩軸可以迅速聯接分離的傳動機構
  • 維持等速率、等扭矩、限制動力與扭矩
  • 達到快速起動、超載釋除、反轉運動等特殊目的
  • 離合器的連接或分離須使用軸環撥桿

軸環(collar)

  • 裝於離合器從動件之凹槽處,用來限制迴轉機件沿軸向移動的距離
  • 目前最常採用內凹斷面之安全軸環(safety collar

撥桿(shifter)

  • 撥桿裝於軸環上,用來撥動在軸上滑動的從動件,使其與主動件接合,隨軸一起旋轉
  • 前端鑽呈橢圓形孔:撥桿以定點撥動時,其與軸環二圓柱配合處呈圓弧運動,藉此橢圓孔來緩衝伸長之距離,達到移動軸環的目的

確動離合器(positive clutchs)

  • 又稱顎夾離合器(jaw clutchs)
  • 為最簡單而有確切作用之離合器,所占體積較小,傳遞動力較大
  • 接合時,易生突然之撞擊振動,導致相嚙合部分之損壞
  • 一般使用於汽車引擎之起動馬達中,或應用於起動及停止間歇使用的機械,如各種工具機齒輪箱的變速
  • 方形顎夾離合器(square - jaw clutchs)
用於雙方向的傳動,在離合動作時,須在低速或停止時為之,可適合於大負載。
  • 單向斜爪離合器(spiral - jaw clutchs)
又稱蝸形顎夾離合器,只適用單一旋轉方向的傳動
雙斜齒形,則可作雙方向的傳動,不適合於大負載

摩擦離合器(friction clutchs)

藉由兩機件間之摩擦力,以傳遞動力者,它能克服確動離合器中突然產生之振動,傳達動力較為平穩

圓盤離合器(disk clutchs)

  • 常應用於汽、機車之碟式煞車系統
  • 單盤離合器之構造,在兩圓盤間置入一具有高摩擦係數之摩擦板藉以傳達動力
  • 汽車行駛時,離合器靠右方彈簧之力而結合傳動,如踩離合器踏板時,離合器之摩擦板即與圓盤分離,動力就無法傳達
  • 自動排檔的汽車並沒有使用離合器,主要是因為使用液壓扭矩轉換器
  • 多盤離合器:圓盤之數目增多,以增加摩擦面之數目,藉以增加傳達的扭力矩,適合於高速而動力較小的傳動

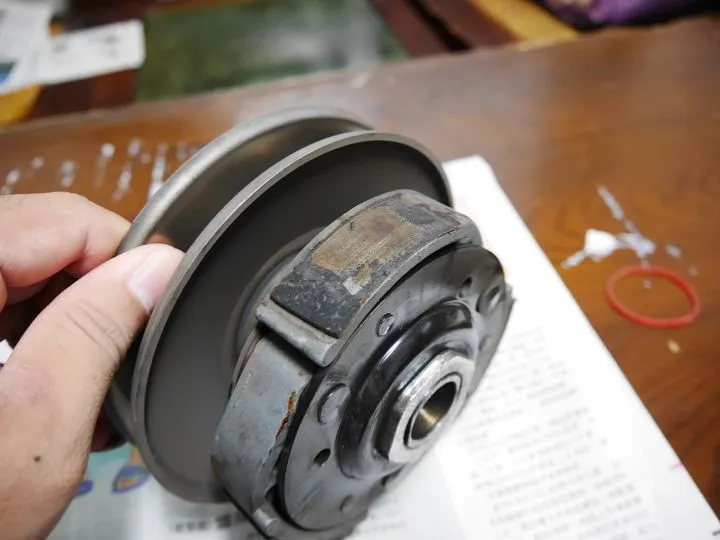

離心式離合器(centrifugal clutchs)

  • 當原動軸轉速增加時,由於離心力,推開摩擦屐抵緊輪緣內部而產生摩擦力,進而使從動軸迴轉;適用於內燃機在無負載情形下之起動。
