軸承(Bearing)

  • 支承軸的部件,用來引導軸的旋轉運動,並承受由軸傳遞給機架的載荷。
  • 軸承的基本功能是「降低機械的摩擦」。
  1. 提高機械的工作效率
  2. 延長機械的使用壽命
  3. 防止咬粘,減少機械故障
  4. 軸承又被稱為機械的關節
  • 降低其運動過程中的摩擦係數,並保證其迴轉精度
如果沒有軸承,車輪將咯咯作響,變速箱的齒輪無法咬合
  • 大部分由不含有害化學物質的鋼鐵材料製成,可被循環再利用,且冶煉工藝相對簡單
  • 當代機械車輛中舉足輕重不可缺少的基礎零部件
  • 可降低摩擦,提高傳動效率,有利於節能(人們常說「軸承環保」的原因)

軸承分類:滑動軸承與滾動軸承

選擇原則:優先選用滾動軸承;特殊情況用滑動軸承(滑動軸承面接觸;特殊結構要求是特大結構,滑動軸承成本低)

滑動軸承

  • 軸頸和軸承之間是面接觸,接觸錶面間為滑動摩擦
  • 滑動軸承結構是軸頸配上軸瓦
  • 易磨損、潤滑及散熱較困難,不適於大量生產,所以價格昂貴
  • 根據軸承所受載荷方向,滑動軸承分為三類:
  1. 徑向軸承:承受載荷,載荷方向與軸中心線垂直;
  2. 止推軸承:承受載荷,載荷方向與軸中心線平行;
  3. 徑向-止推軸承:同時受徑向和軸向載荷
  • 按摩擦狀態分為:
  • 非液體摩擦滑動軸承:乾摩擦或邊界摩擦
  • 液體摩擦滑動軸承:處於液體摩擦

滾動軸承

  • 滾動體與滾道之間為點或線接觸,其間的摩擦為滾動摩擦
  • 按承受載荷方向可分為:
  1. 向心軸承:主要承受徑向載荷作用
  2. 推力軸承:主要承受軸向載荷作用

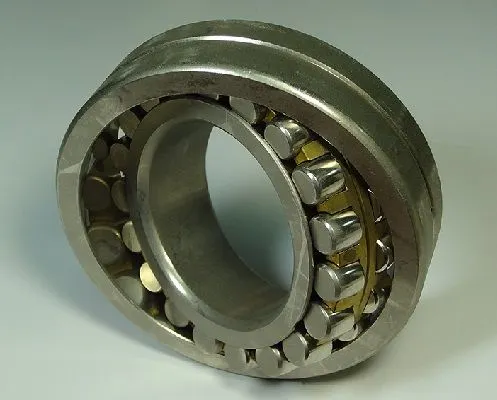

  • 按滾動體形狀可分為:滾珠軸承和滾子軸承
  • 軸承中的滾動體有單列和雙列。
  • 負荷方向公稱接觸角、滾動體的種類綜合分為許多種類
  • 轉速高時滾動軸承壽命急劇下降
  • 載荷大、衝擊大時,滾動軸承點或線接觸

滾珠軸承

用途最廣泛的軸承

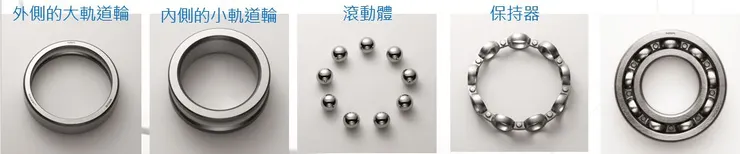

  • 主要包含四個基本元件:滾珠內環外環保持器
  • 一般情況下,滾動摩擦阻力只有滑動摩擦阻力的四十分之一到六十分之一
  • 沒有裝滾珠軸承的車子,車輪的軸承與軸頸間的摩擦,也是滑動摩擦,阻力比較大
  • 裝上滾珠軸承的車輪,車輪的軸就在滾珠上滾動,滾珠又沿著軸承外圍的滾道滾動,把滑動摩擦變成滾動摩擦
滾珠軸承

滾針軸承

  • 具有較小的截面積與體積,卻有更高的荷重能力,特別適用於徑向空間受限制的場合
  • 所受迴轉扭力(迴轉半徑小)及動量慣性力能有效降低,進而提升機械效率
  • 厚度較寬、重量輕、外徑與體積較小,能承受高負荷,有利機械小型、輕量化、精密化
  • 受力為接觸,在結構上適合應用於震動或搖動的場所中。
  • 高轉速下有優異表現,由特殊形狀高剛性及精密度之保持器正確引導,尺寸誤差極低
保持器
  • 確保滾針的平行性
  • 使滾針在運動中能與內外軌道面成為線接觸狀態,使滾針能承受大的負荷
  • 若保持器各滾針槽孔的平行度不良,或保持器發生破損,皆會使滾針歪斜而與軌道面成為點接觸,致使滾針折損破壞
  • 滾針 / Needle:受力及滾動件,故其荷重能力強及真圓度、圓筒度佳為首要條件
