傳動鍊條

更新於 發佈於 閱讀時間約 4 分鐘
raw-image

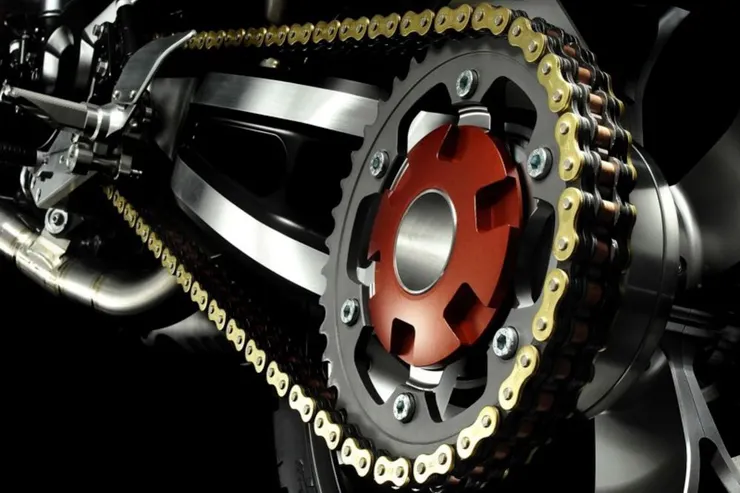

兩傳動軸間的距離較遠,無法利用齒輪來傳動,但又想得到較確定的轉速比,並傳輸較大之功率,皮帶傳動裝置亦無法達到上述的要求條件時,我們在兩軸上裝置鍊輪,然後在鍊輪上套上撓性的鍊條,可利用兼具皮帶及齒輪傳動的鍊條傳動機構,以完成動力與運動的傳達。

  • 當主動輪運轉時,藉著鍊條的拉力,帶動從動輪旋。
  • 鍊條:利用金屬製成大小相同的金屬環或金屬片,再以鉤或軸銷相互連結成連續且柔順的撓性連接物。
  • 鍊輪:配合鍊條所使用有齒形的輪子。
  • 鏈條傳動裝置主要應用於
起重用:實施吊重牽引負載之用;
輸送用:用於輸送用品與搬運之用;
傳達動力。

優點

  • 鏈條的強度較大,不會像皮帶發生潛變及拉伸變形等現象。
  • 不磨損,傳動時不會發生滑動,故其傳動速比精確,佔用空間小,使用壽命長,傳達負載與功率大。
  • 適於兩軸間長或短距離的動力精確速比的傳達,可吸收運轉時突發的衝擊負載
  • 鏈條傳動可以由單一主動軸同時驅動數個從動軸旋轉,優於齒輪傳動。
  • 鏈條傳動不受溫度,濕度及室內外環境的影響。
  • 張力只發生在緊邊,鬆邊張力幾乎為零,所以有效拉力較皮帶與繩索傳動大,傳動效率高。
  • 可使用較大的速比;齒輪及皮帶傳動以1:6 為限,鍊輪的傳動速比可達到1:8。

缺點

  • 不適宜高速運轉,因鏈條較重,故易發生噪音和震動。
  • 僅適宜作平行軸間的動力傳動,不可歪斜。
  • 傳動速率不均勻,迴轉不穩定。
  • 裝置與維修保養皆較皮帶與繩輪傳動困難。
  • 製造及維護成本較高。

工業上依使用場合與用途之不同,可分為三大類

起重鏈

  • 需有足夠的抗拉強度,應用於吊重負載或牽引之用。
  • 套環鏈:套環材料由碳鋼或合金鋼所製成,由橢圓形的金屬環相互環接而成。
主要用於吊車與起重。
  • 柱環鏈:套環中間加一橫支柱,以增強其曳引力,並防止鏈被拉長;其構造與套環練相同。
一般用於船舶的錨鏈及繫於碼頭樁上。

動力鏈

  • 用於兩軸距離較遠、又需正確的轉速比、較高轉速、較大動力的傳輸。鏈條皆由鋼料製成,經過精密加工,並且在易於磨耗的地方,實施淬火硬化處理。

塊狀鏈

  • 構造簡單,先用鋼料製成塊狀環,在利用銷子鉚接裝配組合而成鏈條。
  • 運轉時,由於塊狀環與鏈齒間的衝擊,因而容易磨損並產生噪音,價格低廉,適用於低傳動力,低速率的動力傳達之用。

滾子鏈(動力鏈中最常見的一種)

  • 構造類似塊狀鏈,不同之處是在塊狀鏈鉚接的鋼銷外面,加上一個會轉動的套環,使鏈條與鏈輪接觸時,變成滾動接觸,因而可以減少磨耗,並減低噪音。
  • 傳動速率可高達97%,可多條並列使用,以傳達較大的動力。
常用於腳踏車、機車及一般機械的動力傳達之用。

無聲鏈(因運轉時安靜無聲而得名)

  • 構造是每一節的兩側由具有齒形的鋼製U形鏈片,再利用鋼銷鉚接裝配製成
  • 運轉時,由於具有齒形的U形鏈片,倒置後與鏈輪上的輪齒配合,故又稱為倒齒鏈
  • 最佳傳動速率為滾子鏈的兩倍,傳動效率高達97~99%,傳輸功率1/4~1000馬力,可自動補償其磨損
佔用空間小,抗拉強度大,傳動速比高,壽命長,廣泛應用於高速率平順無聲的動力傳動。(如汽車引擎中的定時鏈)
