化油器 Carburetor

閱讀時間約 2 分鐘
  • 供應適當比例之混合,應付引擎不同工作情況
  • 利用油室中與噴油嘴處的兩端壓力差,產生噴霧作用
  1. 當壓力差愈大時,則噴出量愈多
  2. 應用於於化油器文氏管中噴油嘴
  3. 油嘴的號數愈大(孔徑愈大),噴油量愈多,混合汽會變濃。
  • 依文氏管構造
固定喉管式:文氏管截面積為固定,而文氏管真空吸力隨節氣門開度而改變
可變喉管式:文氏管截面積為可變,而文氏管真空吸力隨節氣門開度而皆不變
  • 依進氣方式
  1. 下吸式:構造簡單,安裝容易,使用最多。
  2. 橫吸式:為可變喉管式使用最多。
  3. 上吸式:當浮筒室溢油時,較不易使汽油進入汽缸中,因汽油質量較重受重力影響不易吸入汽缸中,容易造成混合汽太稀。
  • 依管數作用
  1. 單管:文氏管效應作用在低速時良好,但高速時變差。
  2. 雙管式:小口徑的管口為主管,大口徑的管口為副管。
  3. 四管式:管數愈多時,可利用而得到良好的文氏管效應,增加空氣量,提高怠速的穩定性,容易增加最高的轉速。

空氣孔之作用原理

  • 混入空氣
  1. 在汽油流動時,在各油道中均有空氣孔,使空氣進入油道加速汽化
  2. 空氣孔於該油道停止工作時,並可防止因虹吸作用而繼續流出汽油。
  3. 空氣孔的號數愈大(孔徑愈大)時,則混入的空氣愈多,混合汽會變稀。

真空作用

  • 引擎活塞作用使進氣歧管真空(intake-manifold vacuum)較一般大氣壓力低,可利用文氏管作用產生不同真空而噴霧。
  • 文氏管作用原理(ventri principle)
在同一時間內流過每一斷面積的空氣體積相等
文氏管斷面積大時,則空氣流速慢,壓力大,真空小。
文氏管斷面積小時,則空氣流速快,壓力小,真空大。

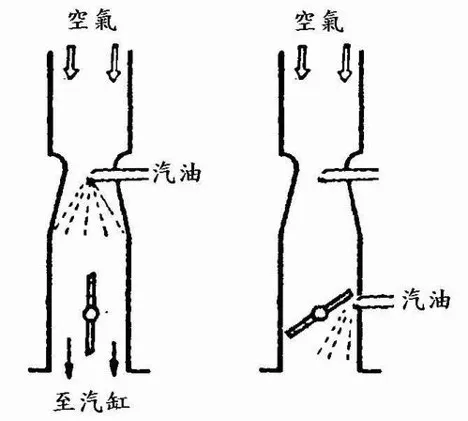

  • 文氏管在節氣門的上方,當節氣門關閉時引擎發動時,文氏管開口截面積較節氣門處開口截面積大,而無真空吸力,但節氣門下方皆為真空吸力;當節氣門漸打開時,文氏管的真空吸力隨之提高,而產生噴霧的作用。
