頂置汽門底置凸輪軸(OHV)&頂置凸輪軸(OHC)

更新於 發佈於 閱讀時間約 3 分鐘

頂置汽門底置凸輪軸(推桿式,Overhead valve, OHV)

  • 又稱作側置式凸輪軸
  • OHC 普及前最常見的閥系統
  • 汽門在燃燒室的頂上,因為凸輪軸距離汽門較遠,引擎大都採一汽缸二汽門
  • 在汽缸側水平位置上的凸輪軸,徃復運動是透過直立的推桿(長連桿)將搖臂向上推,搖臂以蹺蹺板方式直接與凸輪接觸,向下將汽門壓開。
  • 汽門可在汽缸頭上,燃燒室可為半球型或楔型,提高壓縮比與熱效率而達到高轉速與高馬力之要求。
  • 引擎輸出扭矩和低速性能比較出色,結構也比較簡單,易於維修
缺點:轉速慢,平順性不佳,輸出功率也比較低
  • 因具備較長推桿,引擎受熱後閥系統亦因熱膨脹而發生體積變化,因此推桿與搖臂之間須留下間隙,否則凸輪未達 到作用點時閥已被壓開,造成漏氣或閥燒毀
  • 引擎作動時推桿間隙產生噪音,長期使用後間隙變大,需要適度調整
  • 機件多,反覆動作過程較大,損失的動力較大,不利於高轉速引擎
  • 中高轉速時,所以在多半為大排氣量低轉速,不重視油耗及排污
  • 高速運轉時,徃復運動之推桿慣性質量增加,進、排氣閥開閉正時的嚴重偏差,產生迴轉限制與剛性問題,通常不適合作為高速車輛設計使用。

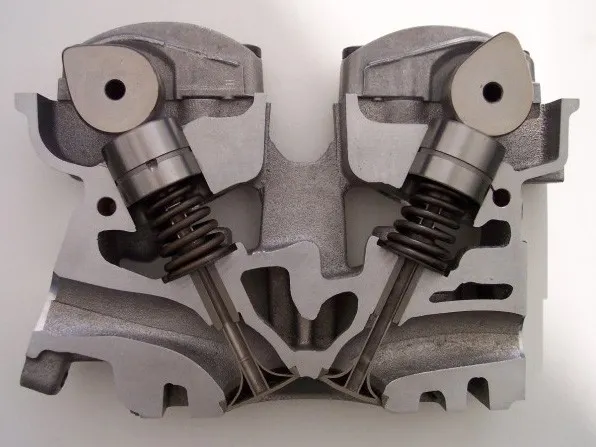

頂置凸輪軸(Overhead camshaft, OHC)

現今流行的發動機汽門機構
  • 凸輪軸被放置在汽缸頭內,燃燒室之上,直接驅動搖臂、汽門,不必通過較長的推桿,經由皮帶(嵌齒型皮帶)或鍊條帶動,來達到啟閉汽門的功能
  • 頂置凸輪軸與頂置汽門結構的驅動方式並不一定不同,動力可以通過正時皮帶、鏈條甚至齒輪組傳遞到頂置的凸輪軸上。
  • 使用鏈條或皮帶在高速運轉時,會產生震動, 通常多設張力器或震動緩衝器以消除震動或噪音。另鏈條長期使用必須適時調整張力與間隙。
  • 與汽門數相同的推桿式發動機(頂置汽門結構)相比,頂置凸輪軸結構中需要往復運動的部件要少得多,簡化了配氣結構,顯著減輕發動機重量,也提高傳動效率、降低工作噪音、製造及維修成本
  • 不須OHV一般徃復運動的推桿、搖臂直接與凸輪接觸,可避免高速運轉時,進、排氣閥開閉正時的嚴重偏差,也比OHV或整體式凸輪軸結構的發動機更高的轉速。
  • 頂置凸輪軸使發動機的結構更加複雜,但有更出色的引擎綜合表現(特別是平順性的顯著提高)以及更緊湊的發動機結構
  • OHC發動機都採用多汽門結構或可變汽門正時結構,以提升發動機的工作效率和動力表現。
