圖/文 施明宏建築師

如何準備建築師考試/大學設計題目中的「運動中心」設計

建築師考試中的運動中心設計，不僅僅是運動設施的集合，更是一個促進健康生活、社區互動和都市運動串連的一系列活動。下面，我將與各位考生分享一些設計運動中心時需要注意的要點，並介紹一些成功的案例，幫助大家在考試中取得佳績!

設計運動中心時，需要考慮的不僅是場地設施的完備性，還要關注其如何促進社區參與和提升當地的生活質量。例如，歷屆考題107年公務高考-國民運動中心的設計需提供多樣化的運動環境，基地東側/右邊有國中游泳池，西側/左邊有社區商家、及北邊/上方有靜態圖書館，所以設計核心策略是我們必須設計一系列策略以-「誘導社區的運動參與互動，並成為當地地方社區的活力新地標!」

※在設計過程中，需要充分考慮多元使用者、球場規模尺寸和活動的多樣化需求，和社區在地化的回應，營造舒適的環境，並響應社區在地化需求，設計出兼具功能性和吸引力的現代化綠色多功能運動中心。

運動中心的功能需求

運動中心類型解析即是為集體育活動、健身訓練、休閒娛樂等功能於一體的綜合性場館。

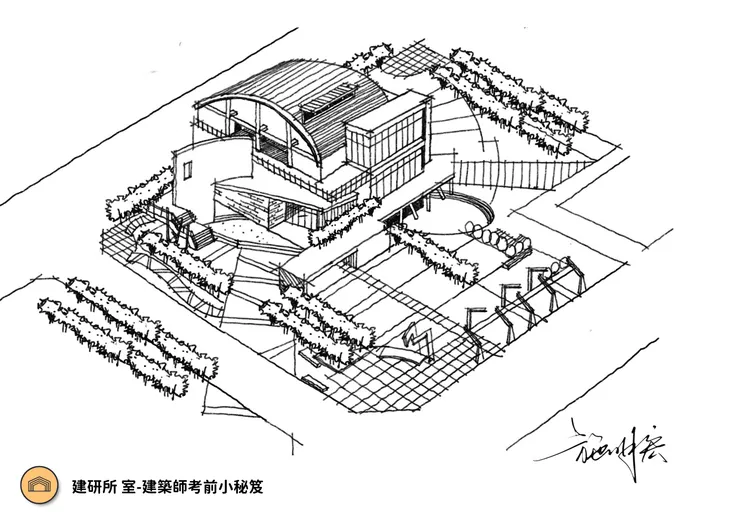

運動中心-概念設計手繪圖

其主要功能需求包括以下幾個方面：

1. 體育核心設施：包含各類體育比賽場地，如籃球場、羽毛球場、游泳池、操場等，滿足多樣化的體育運動需求。
2. 健身附屬設施：設置健身房、瑜伽室、舞蹈室等，供日常健身訓練使用。
3. 休閒娛樂設施：包含休息區、咖啡廳、小型商店等，提供運動後的放鬆和社交場所。
4. 輔助設施：更衣室、淋浴間、廁所等基本設施，確保使用的便利性和舒適性。

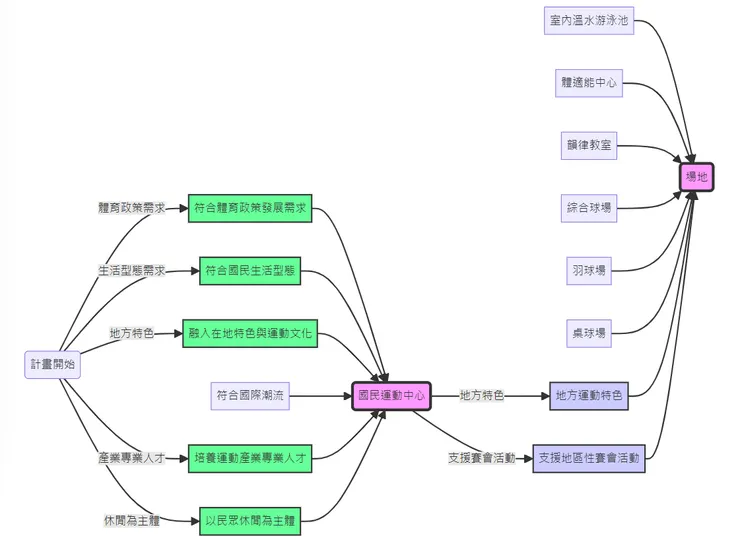

筆者整理-國民運動中心核心要素

運動中心的設計原則

1. 功能性：各功能區域合理布局，滿足多樣化的運動需求，確保使用便捷。
2. 安全性：設施的安全設計，如防滑地板、急救設施及運動防護設施等，保障多元使用者的安全。
3. 舒適性：運動中心具有大量的人流出入，包括室內適當的溫度控制、良好的通風及光線提供舒適的運動環境式是設計的重點。

場地配置與功能區劃分

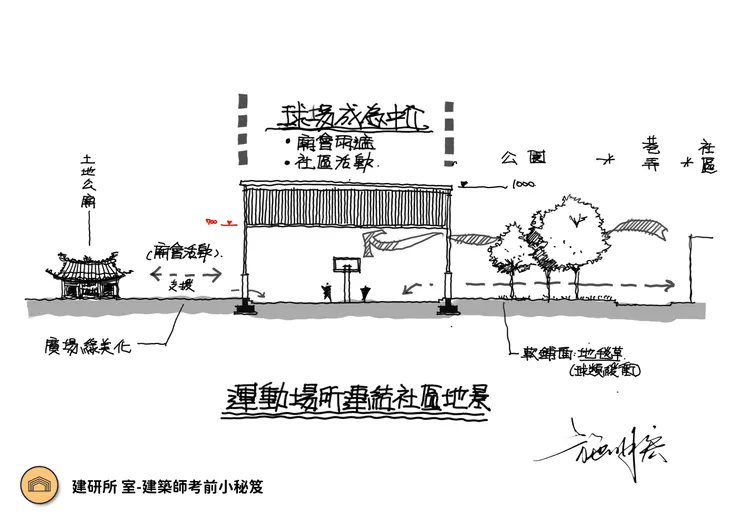

1. 核心運動區：籃球場、羽毛球場、游泳池等核心運動設施進可能於場地中心，便於使用者到達。※※補充:簡單來說對於社區規劃來說「運動場」也可以成為兩端社區的穿越中介!

將球場成為社區之間的連結

1. 輔助功能區：健身房、瑜伽室等設施應合理分佈，也可以成為活動的中介避免互相干擾。
2. 休閒娛樂區：咖啡廳、小型商店等應設置在便於到達的區域，讓周遭社區使用者串聯提供便利的休息場所。

各運動場所的尺寸，供給準備建築師考試考生/設計參考!

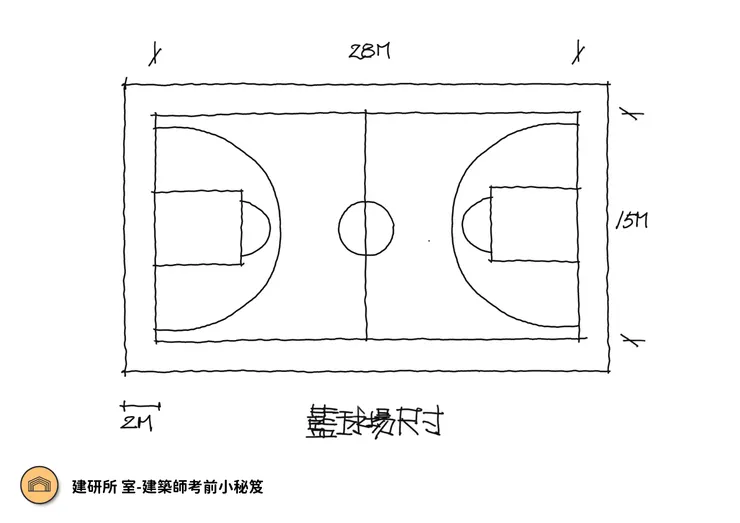

籃球場尺寸:28MX15M

籃球場尺寸

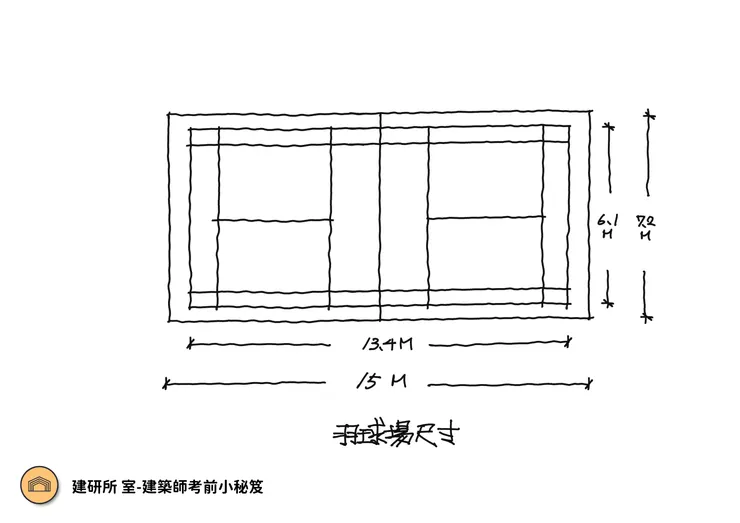

羽毛球場尺寸:6MX13M

羽球場尺寸

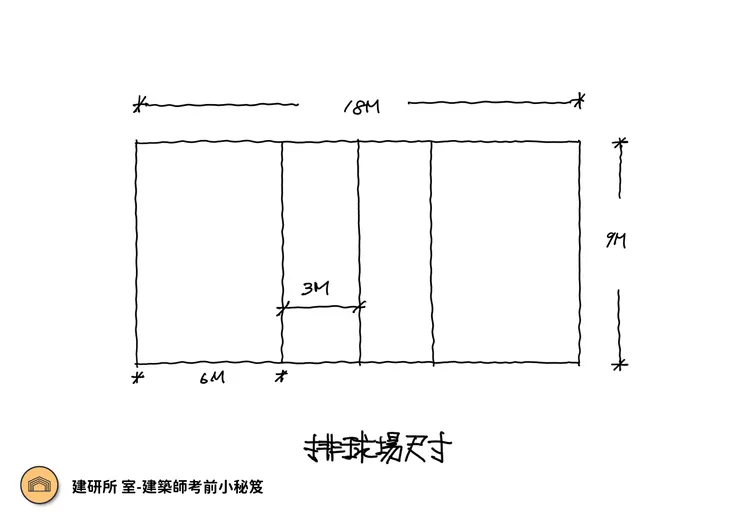

排球場尺寸:18MX9M

排球場尺寸

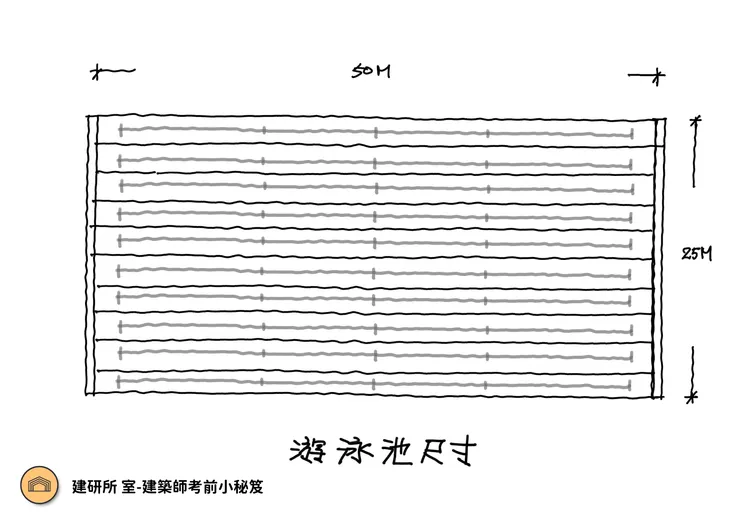

游泳池尺寸:50MX25M(每條賽道寬2.5M)

游泳池尺寸

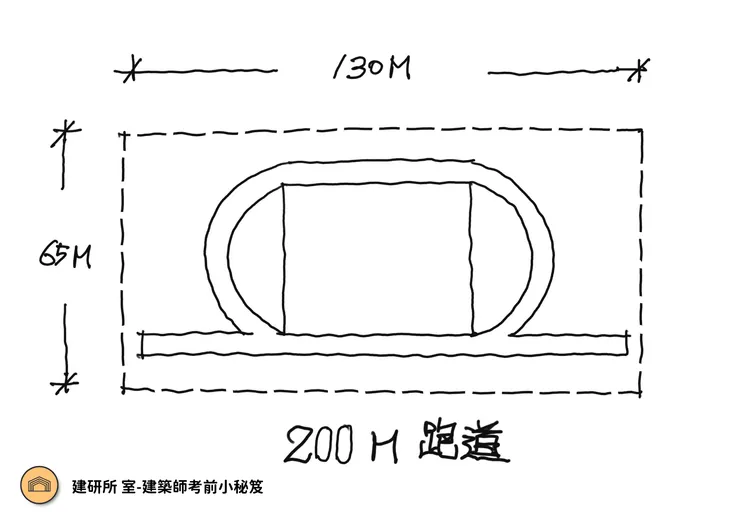

運動操場尺寸:130MX65M(200公尺跑道)

200m操場尺寸

運動中心人流動線規劃

※確保動線清晰，將主要區域（如健身房、游泳池、更衣室等）分流，避免交叉干擾。

1. 主動線設計：確保主要各運動區之間的動線簡潔流暢，避免人流擁擠。
2. 輔助動線設計(以泳池運動區為例):更衣室、淋浴間等輔助設施應靠近主要泳池區，方便使用者到達。
3. 緊急疏散通道：設置分明的緊急疏散路線，並考慮在場館周邊確保緊急情況下的安全疏散。

輔助設施設計

1. 更衣室與淋浴間：設置充足的更衣室和淋浴間，提供舒適的使用環境。
2. 廁所：合理分佈，滿足競賽高峰期的使用需求。
3. 休息區：設置舒適的休息區，提供休息和社交場所。

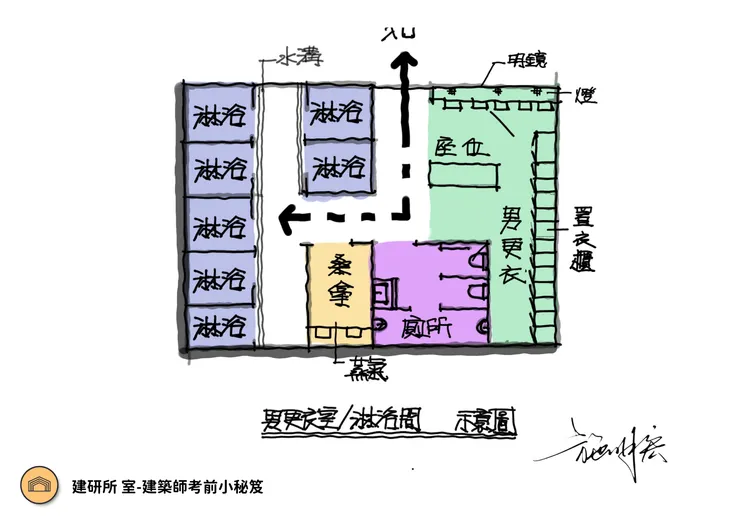

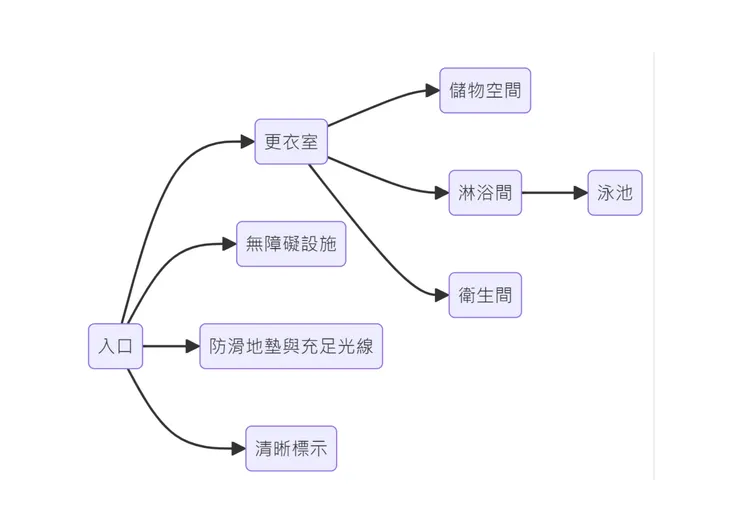

淋浴間/更衣室 示意圖

• 在設計游泳池的輔助動線時，應將更衣室設置在入口附近，方便使用者換裝，並提供足夠的儲物空間。
• 淋浴間應位於更衣室和泳池之間，確保進入泳池前能沖洗身體，保持水質清潔。
• 衛生間靠近更衣室，方便使用，且保持衛生整潔。動線設計應簡潔明了，標示清晰，避免迷路，並設置無障礙設施，確保殘障人士的便利。
• 動線區域應避免濕滑，設置防滑地墊，並保持光線充足，保障使用者的安全。

結構設計原理與材料應用

1. 承重結構、抗震設計設計：根據運動中心的功能需求，設計合理的承重結構，確保場館的安全穩定。
2. 材料應用：選用環保、可再生、耐用的材料，減少環境污染，延長場館的使用壽命。

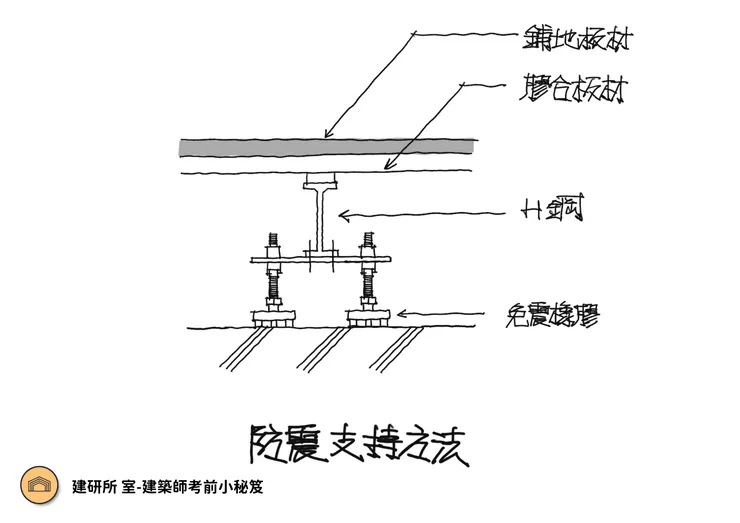

防震方法

能源效率與環保設計

1. 節能設計：採用節能燈具節能設備，降低運營成本。
2. 環保設計：設置綠化區域、雨水回收系統等環保設施，減少對環境的影響。

防災設計與安全措施

1. 應急疏散設計：設計清晰的應急疏散路線，確保緊急情況下的快速疏散。
2. 安全監控系統：設置視頻監控系統，確保場館內的安全。

以歷屆考題96年敷地-某高科技研發公司員工俱樂部為例:

96年敷地高科技企業員工俱樂

設計策略解析

1. 基地概況：位於都市設計審議地區，環境優越，面積約7200平方米。
2. 設計原則：
3. • 建蔽率：60%，容積率240%，鄰棟間隔不得少於10公尺。
   • 綠建築設計：符合綠建築設計規則。
3. 設計內容：
4. • 主要空間設施：籃球場、游泳池、乒乓球場、撞球場、壁球場、健身房、韻律空間、餐廳及廚房等。
   • 建築配置：入口及門廳設立在南側20米寬道路旁，運動設施區集中佈局，休閒放鬆區設置在相對安靜的區域。
   • 人行道及車道系統：設立便捷的步行周遭通道及合理規劃停車區域及車道。
   • 開放空間及植栽系統：在東側河川及公園旁規劃開放空間，採用多樣化的植物配置。
   • 綠建築指標：節能措施、水資源管理、環保材料選擇。

運動中心剖面策略解析

※剖面計畫確保運動中心功能齊全，設施完善，能夠滿足不同使用者的需求。

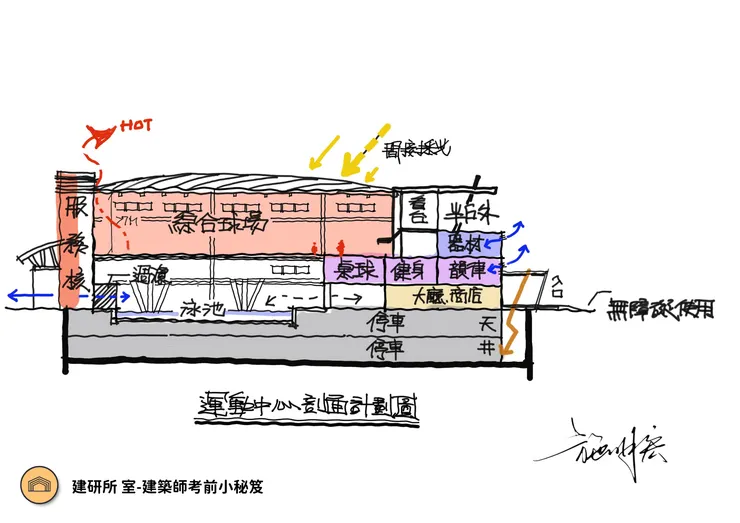

運動中心剖面計畫

B1（地下一層）天井採光

• 游泳池區：設有標準游泳池和兒童戲水區，並配有觀眾座椅。
• 水療區：提供放鬆和康復的設施，如按摩浴池、蒸氣室和桑拿房。
• 更衣室和淋浴間：分別設置男女更衣室和淋浴設施，滿足運動後的清潔需求。

一樓（地面層）

• 入口大廳：寬敞的接待區和等候區，為訪客提供舒適的迎接空間。
• 接待區：提供資訊服務和訪客指引，確保訪客可以迅速找到所需的設施和服務。
• 咖啡廳和商店：設置對外開放的咖啡廳和運動用品商店，方便訪客購物和休息。
• 無障礙設施：包括無障礙入口和電梯，確保所有人群均能方便使用設施。
• 一樓到二樓攀岩牆：提供高空運動項目，確保安全措施到位，滿足攀岩愛好者的需求。

二樓

• 辦公區：包括教練辦公室、管理辦公室和會議室，為員工提供舒適的工作空間。
• 健身房：配備現代化健身器材，並設有通風和照明設施，為健身愛好者提供優質的運動環境。
• 瑜伽和舞蹈室：提供安靜、私密的運動空間，適合團體課程，如瑜伽、舞蹈等。
• 休息區：提供輕食和飲料，供使用者休息和社交，創造一個放鬆和交流的場所。

三樓

• 多功能運動場：適合籃球、羽毛球等多種運動活動，確保有足夠的高度和空間。
• 觀眾看台：提供觀賞多功能運動場的座位，確保觀眾有良好的視野和舒適的觀賽體驗。
• 器材存放室：方便取用運動器材，確保器材安全和整潔。
• 戶外露台兼具逃生：提供戶外休憩空間，設有綠化和座椅，同時兼具逃生通道功能，確保安全性。

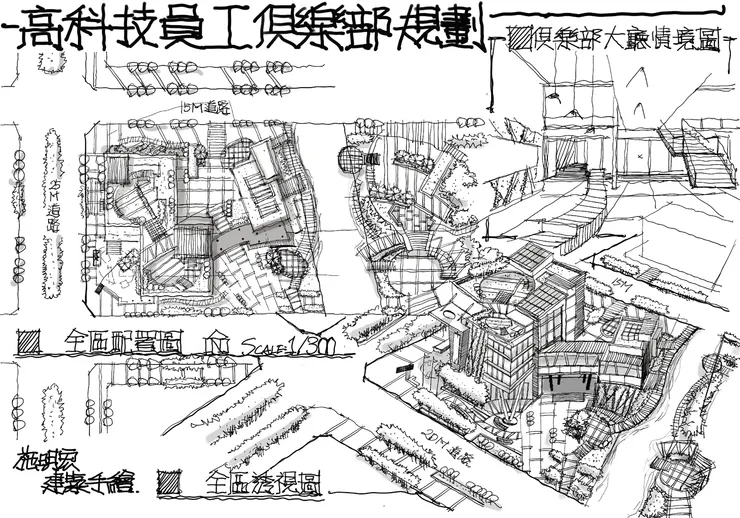

96年高科技員工俱樂部規劃

設計流程繪製如下:(如影片)

初步設計：需求分析、概念設計、草圖繪製。

細部規劃：平面圖、立面圖、剖面圖、細部設計。

設計二次：設計評估→修正草稿→最終定稿。

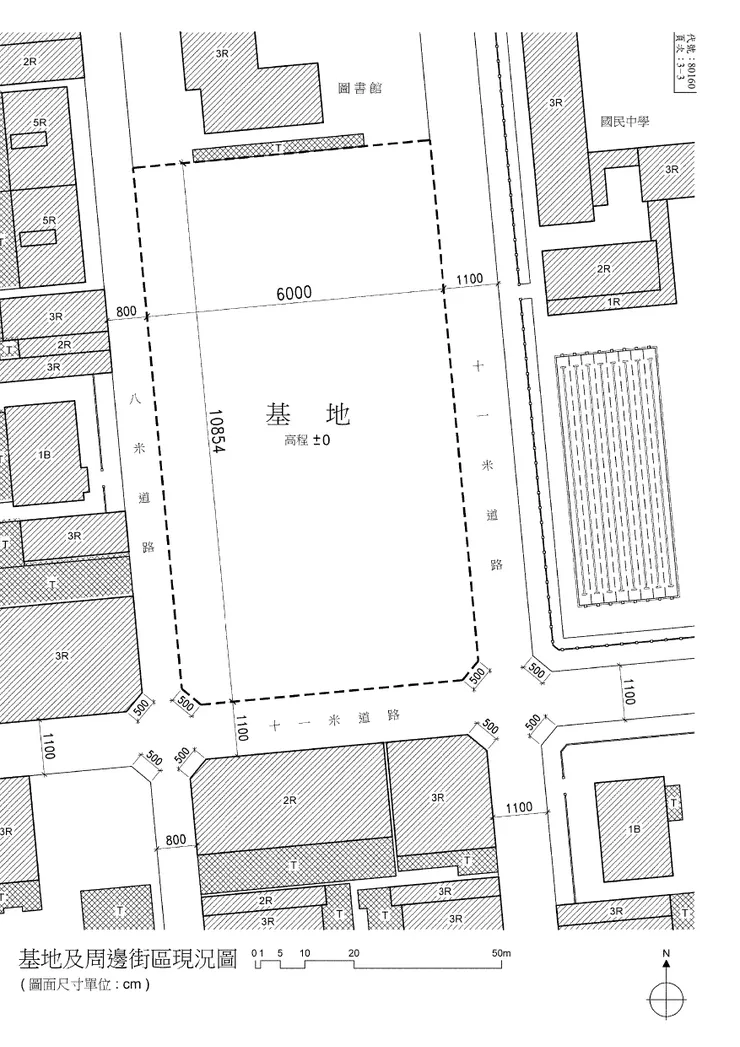

以歷屆考題107年公務高考-國民運動中心為例:

107年公務高考-國民運動中心

設計策略解析

1. 整合功能分區：
2. • 籃球場、重量訓練室和多功能大教室可以集中在中心偏上方或是下方區域一側集中，方便使用者流動和管理。
   • 多功能韻律教室可分布在安靜區域，減少干擾。
   • 停車空間則留置在基地下方或是在圖書館下方，兩種解法在當年度考生都有人以此對策對策應答!皆獲得不錯的成績!
   • 停車場設計需考慮到假日市集的使用需求。
2. 交通動線規劃：
3. • 主入口設在方便到達的地方，考慮並設置假設靠近公共交通站點。
   • 確保各功能區域之間的動線流暢，避免人行、車行交叉干擾。
3. 戶外景觀與設施配置：
4. • 規劃綠化區和休憩區，提高社區使用者的舒適度，並依序列提倡高年齡使用者的使用區域。
4. 建築造型與材料選擇：
5. • 考慮題目單氣候特點，增加遮陽設施，降低能耗。
5. 安全與無障礙設計：
6. • 所有主要通道和設施需考慮無障礙設計，確保所有人員，包括老年人和身障人士，都能方便公平使用運動中心的設施。

※運動中心需考慮與圖書館的視覺和功能連接，形成協調的建築群。

國外參考案例(一):

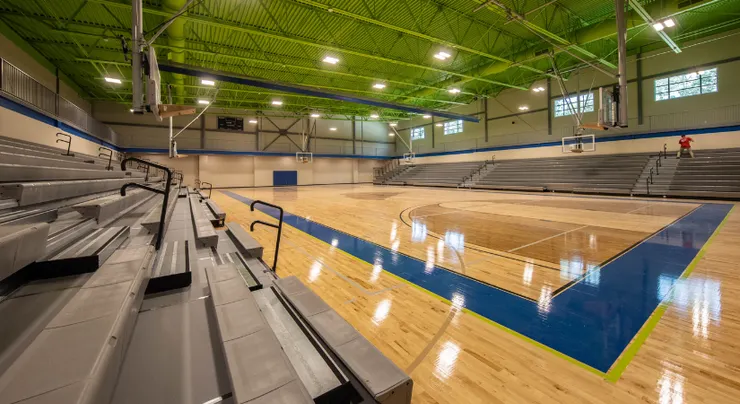

哈迪維爾室內娛樂和社區運動中心(Hardeeville Indoor Recreation Center, USA)

Hardeeville Indoor Recreation Center

設計特點：

1. 社區參與、多功能設計： 設計過程中重視社區成員的反饋，該中心設計為一個多用途設施，包括全尺寸籃球場、多功能活動室、健身房和營養服務區。這些空間可以靈活地用於不同類型的體育運動和社區活動，滿足各年齡層和不同興趣的需求​ 。
2. 長期規劃、靈活空間： 多功能空間設計是這個休閒中心的一大特點。例如，籃球場可以分隔成兩個小球場以同時進行多場比賽。此外，多功能活動室可用於不同的活動，如會議、健身課程和社區聚會，通過可折疊的垂直隔板來調整空間大小，以適應不同規模的活動​ ​。
3. 現代挑高結構設計： 該中心的設計風格現代化，運用了高挑的天花板和10度傾斜的結構，創造了動感和流動感。建築外觀通過角度設計和材料的多樣性的運用，增加了視覺上的興趣和動感​ 。

Hardeeville Indoor Recreation Center作為社區多功能中心的創新理念，提供了一個集運動、健身、社交和教育於一體的綜合性設施。

國外參考案例(二):

諾伊馬特體育中心(Neumatt Sports Center )

Neumatt Sports Center

設計特點：

1. 色彩與自然光： Neumatt運動中心最引人注目的是其明亮的色彩和充足的自然光。設計中使用了鮮豔的綠色地板和牆壁，並有大窗戶讓自然光充分進入，為使用者提供了一個充滿活力和能量的空間。
2. 以兒童為中心： 由於中心的主要使用者是兒童，設計特別考慮了他們的需求。明亮的色彩和自然光有助於兒童更容易地找到路，同時創造了一個更具玩樂性的環境​ ​。
3. 環保設計： 中心採用地源熱泵系統進行氣候控制，並使用良好的隔熱窗戶來最大限度地利用自然光，減少對人工照明和空調的需求，這樣的設計既環保又節能​ ​。
4. 多功能空間： 該運動中心面積約2300平方米，擁有三個標準運動場，能夠滿足多種國際運動標準。設計理念不僅僅是滿足功能需求，更是要創造一個人們樂於使用的空間。

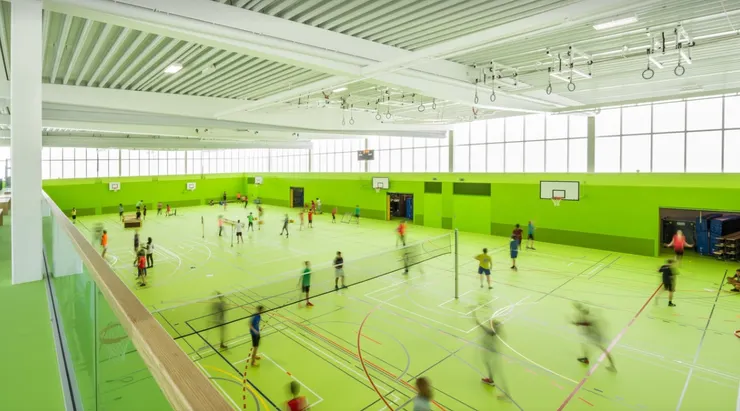

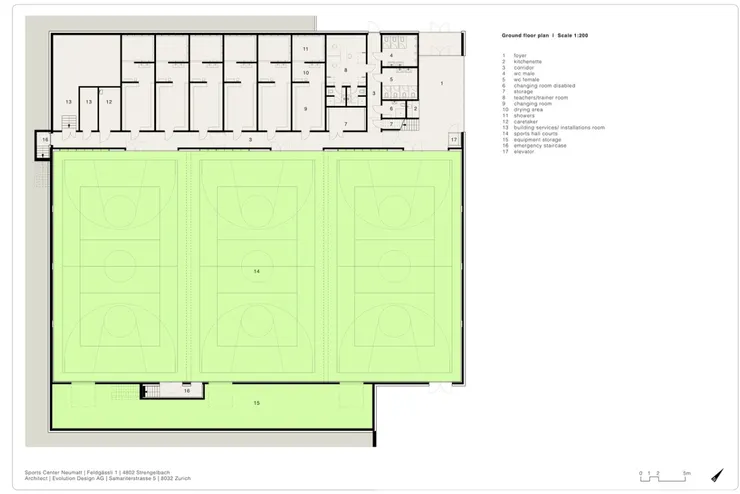

Neumatt Sports Center

Neumatt運動中心如何通過色彩、自然光、兒童友好的設計和環保措施，為社區提供了一個多功能且愉快的運動空間。

參考資訊:

• ArchDaily： Neumatt Sports Center 的詳細介紹，包括其設計理念和特點。可以訪問以下鏈接了解更多： Neumatt Sports Center / Evolution Design​ (ArchDaily)​​ (ArchDaily)​。
• Floornature： Neumatt by Evolution Design: sports, colour, architecture​ (Floor Nature)​。
• A' Design Award & Competition： Neumatt Sports Center - Silver Architecture, Building and Structure Design Award Winner​ (A' Design Award)​。
• Divisare： Sports Centre Neumatt​ (Divisare)​。

希望以上設計策略和成功案例能為考生提供有價值的參考，助力大家在建築師考試中取得優異成績。通過合理的功能分區、流暢的動線規劃以及注重安全與無障礙設計，打造出兼具功能性和吸引力的現代化運動中心。

這份講義整理了運動中心設計的核心重點，希望這些內容能夠幫助各位考生減少準備的辛苦，少走彎路，在設計運動中心時能夠融會貫通、靈活運用。

筆者祝大家考試順利，取得優異成績。加油！
