The Nature of Code閱讀心得與Python實作：3.8 Waves

如果在x軸上依序取一些點，然後算出在這些點上對應的sin函數的值，那麼，當我們把這些由x軸上的點以及其對應的sin函數的值所構成的二維座標點畫出來時，就可以看到由這個sin函數所產生的像波一樣的圖案，也就是波型(wave pattern)。不同樣式的波型，可以用來設計生物的軀幹或肢體，也可以用來模擬像水這類柔軟的表面。

在計算波型時，我們需要設定三個變數：

angle = 0
delta_angle = 0.2
amplitude = 25

接著利用for迴圈，把所有要畫的點的座標位置算出來，然後畫上去。例如，在x軸上每隔24個像素取點，程式可以這樣寫：

for x in range(0, WIDTH, 24):
    y = amplitude*math.sin(angle) + HEIGHT//2
    pygame.draw.circle(screen, (0, 0, 0), (x, y), 12, 1)

    angle += delta_angle

這裡的WIDTH和HEIGHT，分別是畫面的寬度和高度。另外，從這段程式的最後一行也可以看出來，delta_angle的角色，其實就類似於角速度的角色。

下面這個例子，就是用上述的方式來畫出波型的。

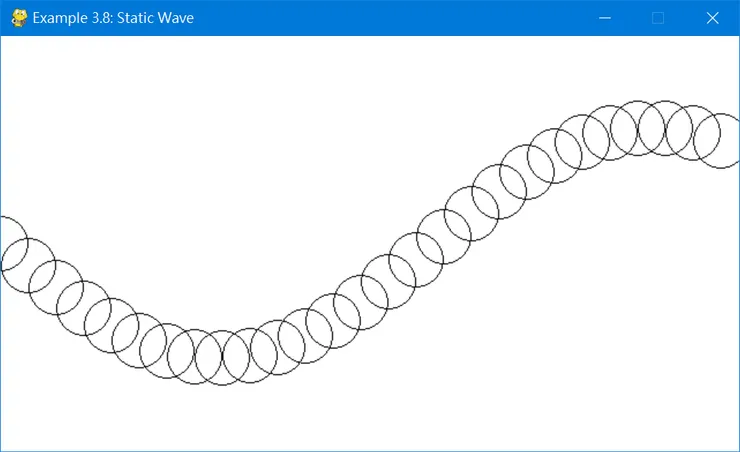

Example 3.8: Static Wave

# python version 3.10.9
import math
import sys

import pygame  # version 2.3.0


pygame.init()

pygame.display.set_caption("Example 3.8: Static Wave")

BLACK = (0, 0, 0)
WHITE = (255, 255, 255)

WIDTH, HEIGHT = screen_size = (640, 360)
screen = pygame.display.set_mode(screen_size)

FPS = 60
frame_rate = pygame.time.Clock()

delta_angle = 0.2
amplitude = 100

while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    screen.fill(WHITE)

    angle = 0
    for x in range(0, WIDTH, 24):
        y = amplitude*math.sin(angle) + HEIGHT//2
        pygame.draw.circle(screen, BLACK, (x, y), 24, 1)

        angle += delta_angle

    pygame.display.update()
    frame_rate.tick(FPS)

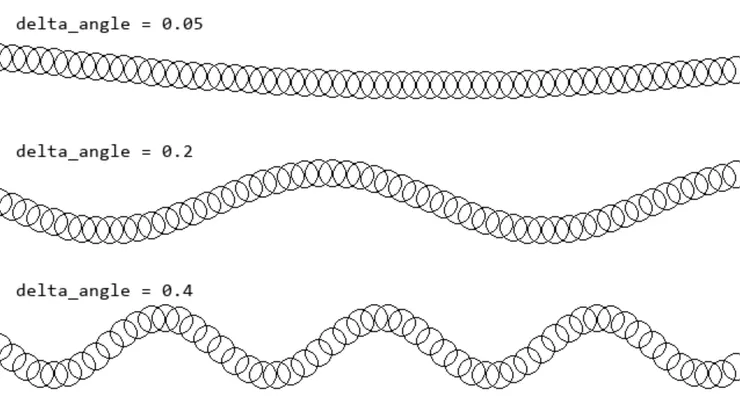

不同的delta_angle值對波型有什麼影響呢？下面這張圖，就是使用不同的delta_angle值所畫出來的波型。

在描述波的時候，週期是指波運動一個完整的循環所需的時間；而「波長」(wavelength)，則是指波運動一個完整的循環所行經的距離。從這張圖可以看出來，delta_angle值越大，則所得到的波長會越短。

從圖中還可以觀察到一個現象，當波長越短時，因為圖形的變化越大，所以相鄰兩個圓圈越難以緊密地連接在一起，嚴重時，會讓圖形看起來像是中間斷掉一樣。要避免這樣子的問題，可以多取一些點，讓圓圈圈更密集一些；但是這種做法，很明顯的會增加很多計算量，電腦速度不夠快的話，在模擬時，很可能會出現畫面卡頓的現象。另一種比較好的做法，是把相鄰的兩個點用直線連接起來。這樣子做，額外增加的計算量會少很多，而且在pygame中，也提供了draw.lines()這個函數來做這件事，不需要自己寫。

上面的寫法所畫出來的圖是靜態的，也就是說，那個波完全不會動。那要怎麼讓它動呢？

要讓畫出來的波會動，做法其實挺簡單的。先前畫出來的波之所以不會動，是因為我們每次都從同樣的地方開始畫起。所以，每一幀畫面顯示出來的，都會是一模一樣的波，不僅形狀一樣，連位置都一樣，這樣子當然就看不到波動的效果。所以，要讓波動起來，關鍵就在每一次畫的時候，起始點都給它稍微變動一下，從不同的位置開始畫。要這麼做，可以設定一個值會慢慢增加的變數start_angle，然後把原本的

angle = 0

改成

angle += start_angle

因為start_angle的值會慢慢增加，所以每次畫的時候，就會從不同的起始點開始畫。值得一提的是，start_angle改變的速度，會影響波動的速度，start_angle改變的速度越快，波動的速度也會越快。因此，我們可以藉由調整start_angle改變的速度，來調控波動的速度。

Example 3.9: The Wave

# python version 3.10.9
import math
import sys

import pygame  # version 2.3.0


pygame.init()

pygame.display.set_caption("Example 3.9: The Wave")

BLACK = (0, 0, 0)
WHITE = (255, 255, 255)

WIDTH, HEIGHT = screen_size = (640, 360)
screen = pygame.display.set_mode(screen_size)

FPS = 60
frame_rate = pygame.time.Clock()

start_angle = 0
delta_angle = 0.23
amplitude = HEIGHT//2

while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    screen.fill(WHITE)

    angle = start_angle
    for x in range(0, WIDTH, 24):
        y = amplitude*math.sin(angle) + HEIGHT//2
        pygame.draw.circle(screen, BLACK, (x, y), 24, 1)

        angle += delta_angle

    start_angle += 0.02

    pygame.display.update()
    frame_rate.tick(FPS)

Exercise 3.10

# python version 3.10.9
import math
import sys

import noise # version 1.2.2
import pygame  # version 2.3.0


pygame.init()

pygame.display.set_caption("Exercise 3.10")

BLACK = (0, 0, 0)
WHITE = (255, 255, 255)

WIDTH, HEIGHT = screen_size = (640, 360)
screen = pygame.display.set_mode(screen_size)

FPS = 60
frame_rate = pygame.time.Clock()

start_angle = 0
delta_angle = 0.03
amplitude = HEIGHT//2

while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    screen.fill(WHITE)

    angle = start_angle
    for x in range(0, WIDTH, 24):
        y = amplitude*noise.pnoise1(angle) + HEIGHT//2
        pygame.draw.circle(screen, BLACK, (x, y), 24, 1)

        angle += delta_angle

    start_angle += 0.02

    pygame.display.update()
    frame_rate.tick(FPS)

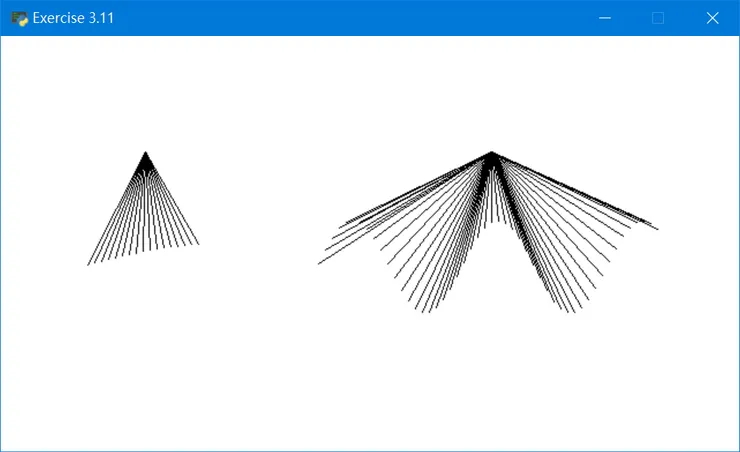

Exercise 3.11

class Wave:
    def __init__(self, amplitude, delta_angle, wave_width, position):
        # 取得顯示畫面
        self.screen = pygame.display.get_surface()

        self.amplitude = amplitude
        self.delta_angle = delta_angle
        self.wave_width = wave_width
        self.position = position
        self.start_angle = 0
        self.body = []

    def generate(self):
        self.body = []
        angle = self.start_angle
        for x in range(0, self.wave_width, 6):
            y = self.amplitude*math.sin(angle)
            self.body.append((x+self.position[0], y+self.position[1]))

            angle += self.delta_angle

        self.start_angle += 0.02

    def show(self):
        x, y = self.position
        x += self.wave_width//2
        y -= 100
        for i in range(len(self.body)):
            pygame.draw.line(self.screen, (0, 0, 0), (x, y), self.body[i], 1)


# python version 3.10.9
import math
import sys

import pygame  # version 2.3.0


pygame.init()

pygame.display.set_caption("Exercise 3.11")

WHITE = (255, 255, 255)

WIDTH, HEIGHT = screen_size = (640, 360)
screen = pygame.display.set_mode(screen_size)

FPS = 60
frame_rate = pygame.time.Clock()

delta_angle = 0.08
amplitude = 20
position = (75, 200)
wave_width = 100
wave1 = Wave(amplitude, delta_angle, wave_width, position)

delta_angle = 0.3
amplitude = 40
position = (275, 200)
wave_width = 300
wave2 = Wave(amplitude, delta_angle, wave_width, position)

while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    screen.fill(WHITE)

    wave1.generate()
    wave1.show()

    wave2.generate()
    wave2.show()

    pygame.display.update()
    frame_rate.tick(FPS)

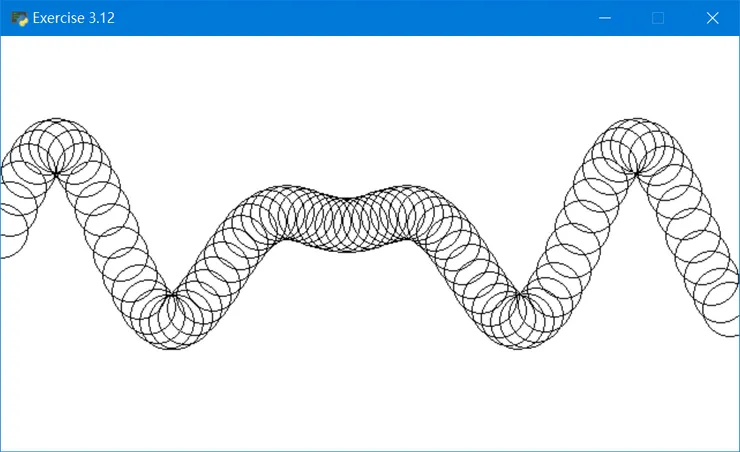

Exercise 3.12

# python version 3.10.9
import math
import sys

import pygame  # version 2.3.0


pygame.init()

pygame.display.set_caption("Exercise 3.12")

BLACK = (0, 0, 0)
WHITE = (255, 255, 255)

WIDTH, HEIGHT = screen_size = (640, 360)
screen = pygame.display.set_mode(screen_size)

FPS = 60
frame_rate = pygame.time.Clock()

start_angle = 0
delta_angle = 0.2

while True:
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            pygame.quit()
            sys.exit()

    screen.fill(WHITE)

    angle = start_angle
    for x in range(0, WIDTH, 8):
        y = 50*math.cos(angle) + 35*math.sin(1.5*angle) + HEIGHT//2
        pygame.draw.circle(screen, BLACK, (x, y), 24, 1)

        angle += delta_angle

    start_angle += 0.02

    pygame.display.update()
    frame_rate.tick(FPS)
