18V Ekits 電輔輪電控系統安裝紀錄

本文主要在介紹安裝於椅墊下方的18V Ekits 電輔輪電控系統系統安裝的標準步驟，提供給自行安裝的使用者參考。

步驟一：

將自行車座管卸下，完全抽出。

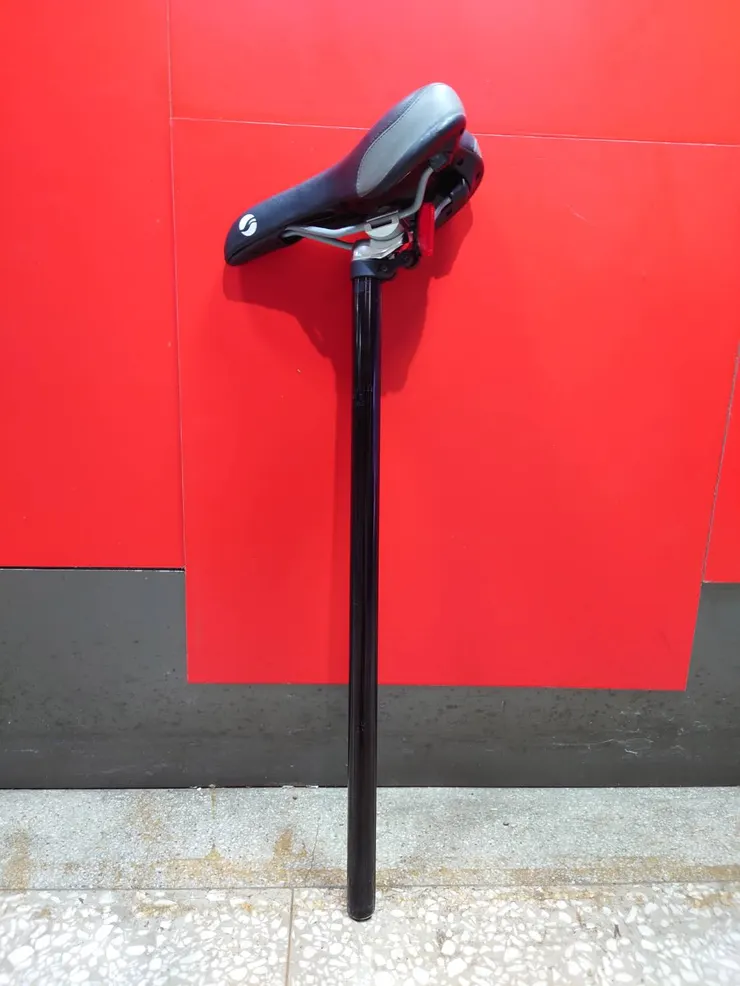

卸下自行車座管

步驟二：

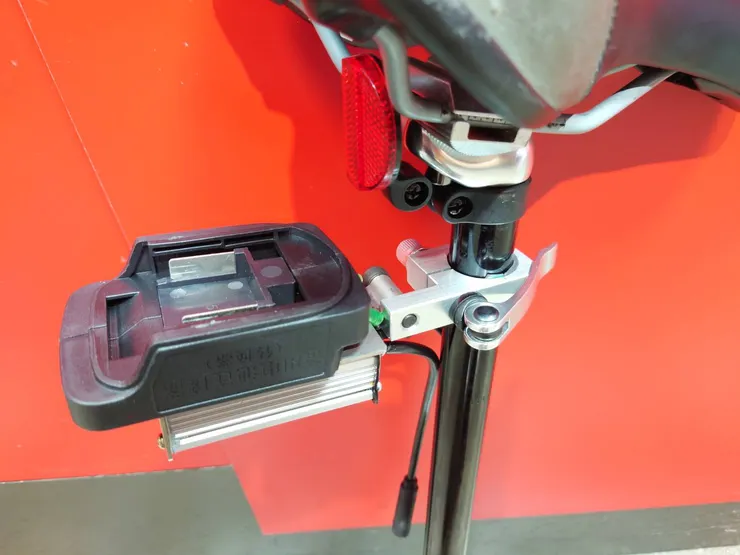

將18V Ekits 電輔輪電控系統從自行車座管下方套入，移至靠近椅墊下方後，使用快拆夾固定，避免再次滑落。

套入18V Ekits 電輔輪電控系統

步驟三：

將自行車座管重新插回自行車架上，調整至個人適合的座椅高度後，固定於車架上。

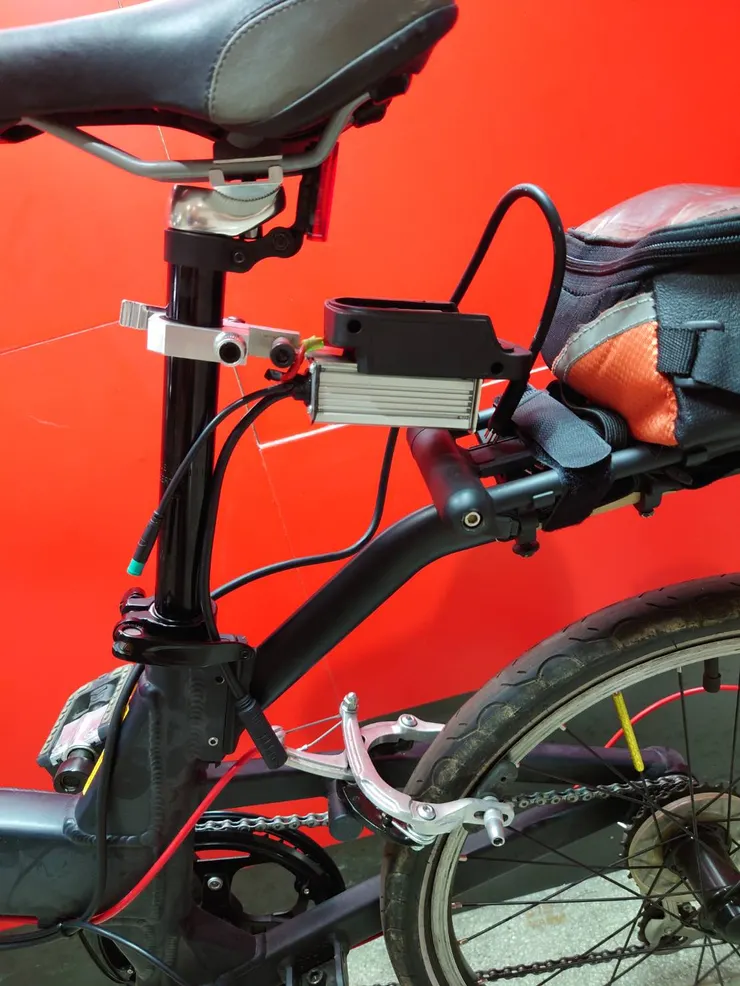

將座管重新固定於車架上

步驟四：

可使用18V Ekits 電輔輪電控系統上有個M8*30的內六角螺絲，將其放鬆後可以調整電控器的傾斜角度。將其調整至適合的角度後，再鎖緊螺絲固定即可。

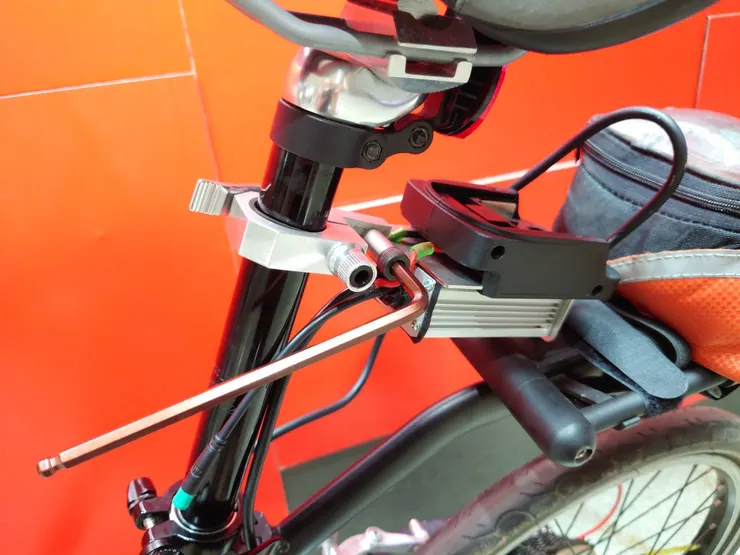

18V Ekits 電輔輪電控系統角度螺絲位置

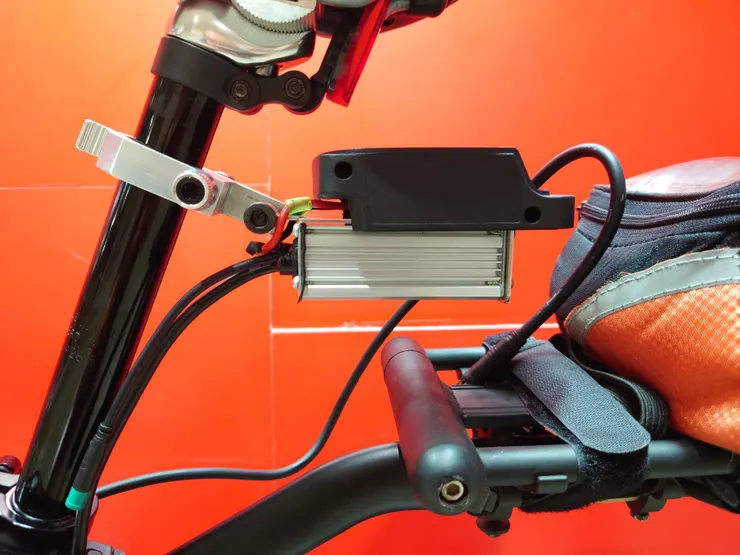

調整至合適角度再鎖緊固定

步驟五：

18V Ekits 電輔輪電控系統上有兩條接線，粗的為輪轂馬達接線，而較細且有綠色標示的是指撥油門要使用的。將綠色細接頭與指撥油門的接頭，依照箭頭標準處對插到底，至綠色部分消失且兩箭頭相抵為止，以確保接線正常。

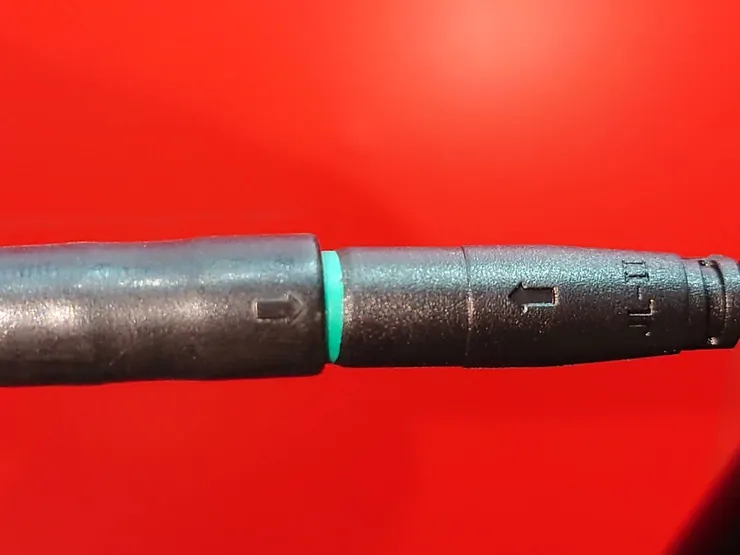

綠色細接頭

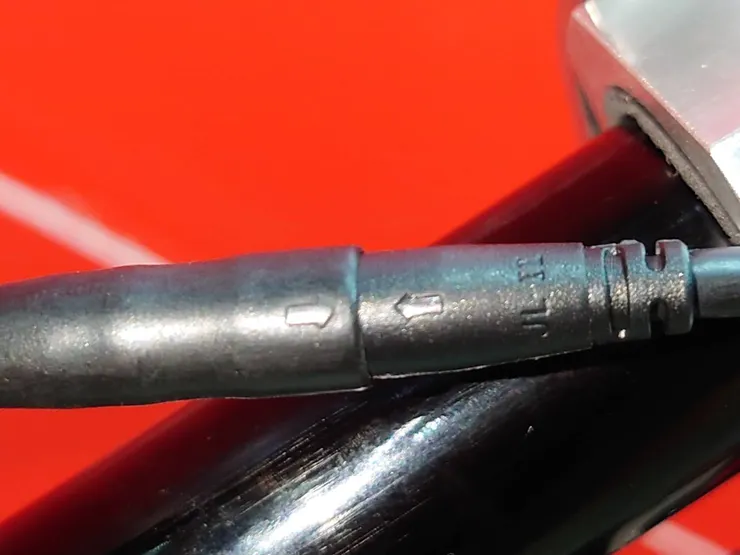

箭頭位置對接插到底

步驟六：

將輪轂馬達的公接頭端子與18V Ekits 電輔輪電控系統的母接頭端子對接，同樣尋找箭頭方向標誌，將兩箭頭對齊，插入至兩箭頭相抵為止，以確保接線正常。

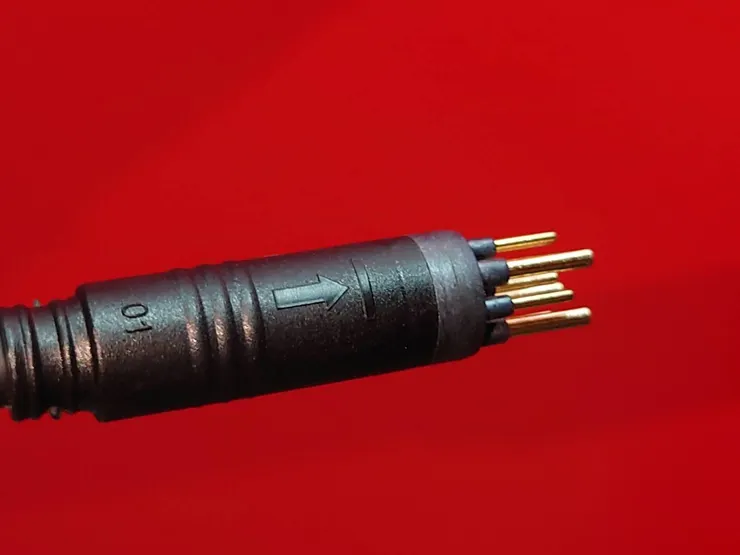

輪轂馬達公接頭

兩箭頭對齊並相插到底

步驟七：

插入電池後，進行運轉測試。若指標油門開啟後的燈號沒亮，代表細的綠色接頭安裝異常，可能沒插到底，請在重新檢查。若指標油門號誌燈有亮起，但油門操作時，輪轂馬達未啟動旋轉，請重新確認馬達接線是否插到底。

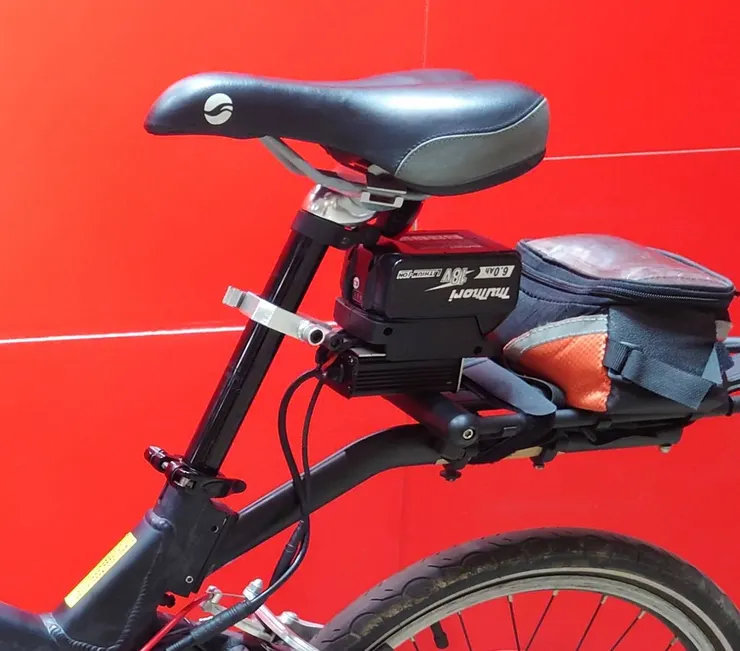

安裝電池進行測試
