輪轂馬達編輪幅條尺寸抓取辦法
這件事得怪自行車並無固定規格尺寸；筆者經常遇到有人詢問，26吋車要安裝輪轂馬達，那編輪時的幅條長度是多少? 老實說，這只能求神問卜，才能得到答案；即便筆者知道輪轂馬達的所有尺寸，但26吋輪框並沒有標準尺寸，各家各廠都有各自的尺寸，甚至同一廠商每年的不同款式尺寸都有可能不盡相同，因此輪轂馬達尺寸固定也無法解決這問題，這是其一。
其二，編輪的幅條擺設方式各異，筆者親眼所見的有4種，耳聞的還有額外2種編法，想必實務上還會有其他可能性。不同的編法連帶造成幅條長度也會有差異，因此硬要瞎子摸象的定義出幅條長度，筆者真心覺得無異是請鬼拿藥單。

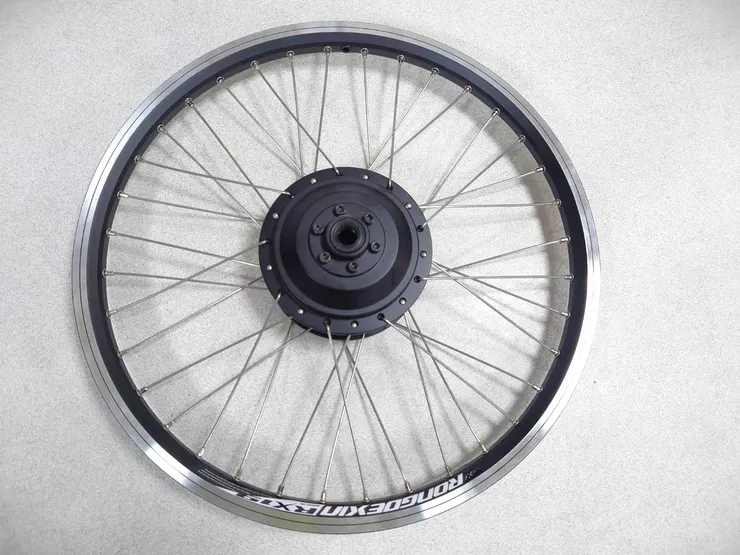

筆者僅能就個人編輪經驗，提出一種抓取幅條長度的辦法，同時也僅適用於最基礎的編輪方式，如下圖所示。
基礎編輪方式
須注意，此處的輪轂馬達編輪孔數為36孔，對應的輪框也得是36孔，不同孔數的編法會有變化，不適用此教學。
步驟一：

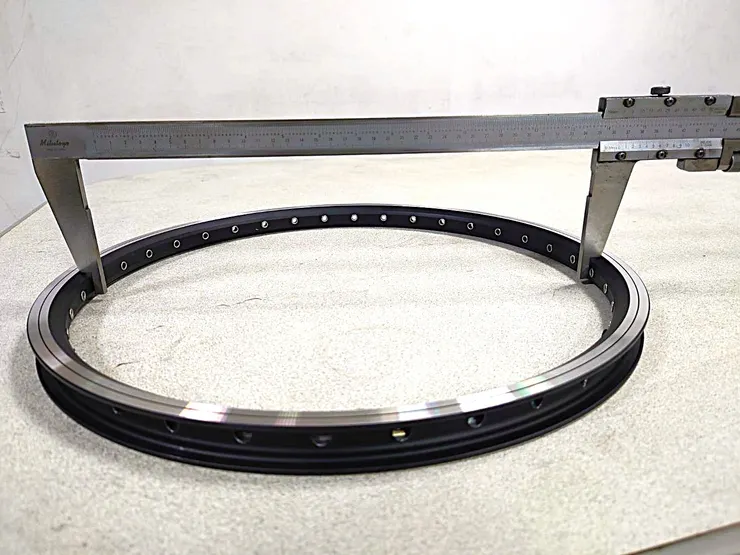

量測輪框內徑，可使用各類工具對輪框內徑進行量測，筆者使用游標卡尺來執行，單位的精度至少得達到公釐(mm)等級，因幅條的長度差單位也是以1公釐(mm)。此外，由於輪框容易變形，最好多抓幾個點，才能保證尺寸正確性。最輕鬆的方式，則是直接詢問輪框的製造廠商，會有最準確的尺寸。以本次實物為範例，則內徑尺寸為376mm。
量測輪框內徑尺寸
步驟二：

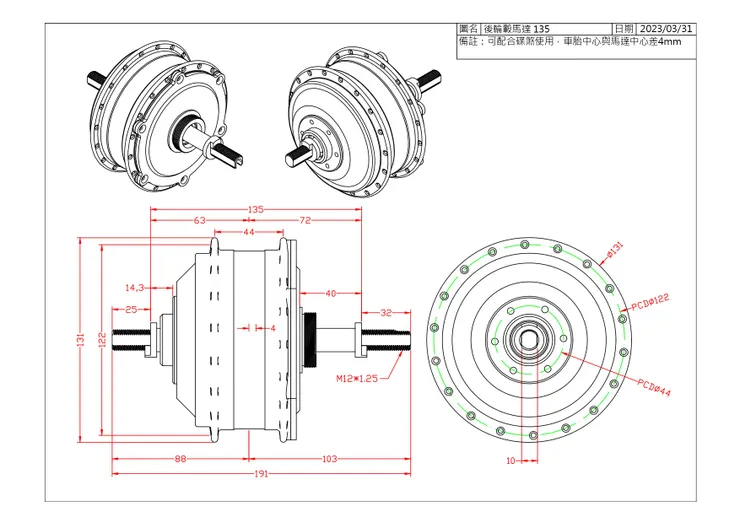

取得輪轂馬達編輪孔位置的直徑尺寸，一般輪轂馬達廠往往會直接提供相關尺寸圖，如下圖所示，編輪孔位置就是直徑122mm的尺寸；倘若無廠商可告知，則可自行量測獲得。
輪轂馬達尺寸相關圖
步驟三：

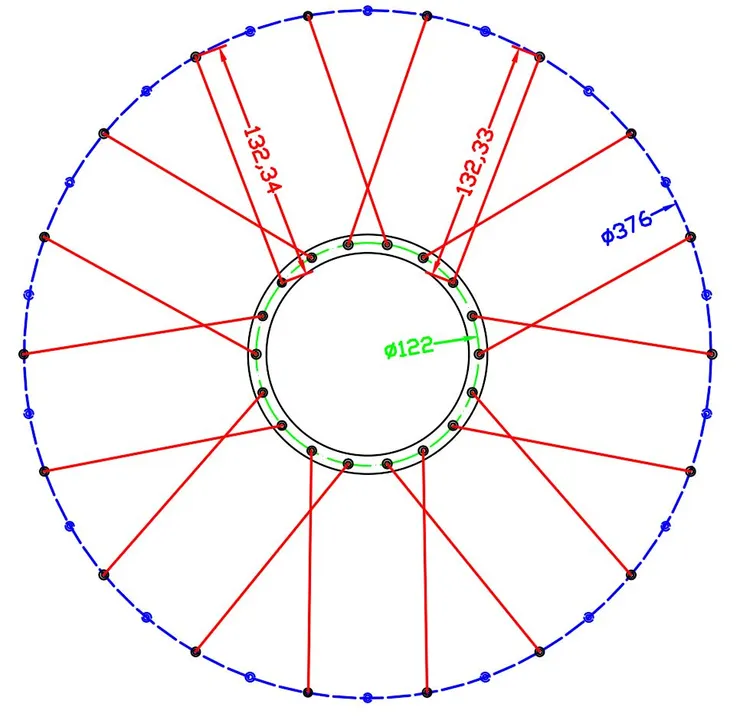

抓取幅條平面尺寸長度，如下圖所示，藍色線條就是輪框內徑尺寸376mm，綠色線條即為輪轂馬達編輪孔徑122mm，紅色線段就是幅條位置，但由於採用了交叉的編輪方式，因此長度會比兩圓徑的最短距離(376-122)/2=127mm來得長，最終量得平面幅條長度尺寸為132.33mm。
平面幅條長度計算
步驟四：

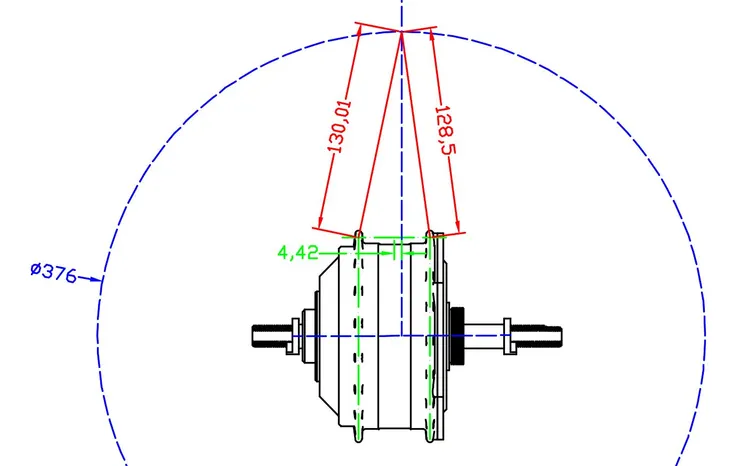

量取幅條側面尺寸，主要是輪轂馬達的中心位置與車架的中心位置會有偏差，以下圖中的後輪用輪轂馬達為例，中心偏差為4.42mm，偏心的原因主要需要考慮碟煞盤及變速飛輪的安裝空間所導致；這代表著左右兩側幅條的長度會有顯著差異，實際繪圖量測後，可以發現左側長度為130.01mm，而右側的尺寸則為128.5mm，兩者之間相差了1.6mm。
後輪轂馬達抓取側面幅條尺寸

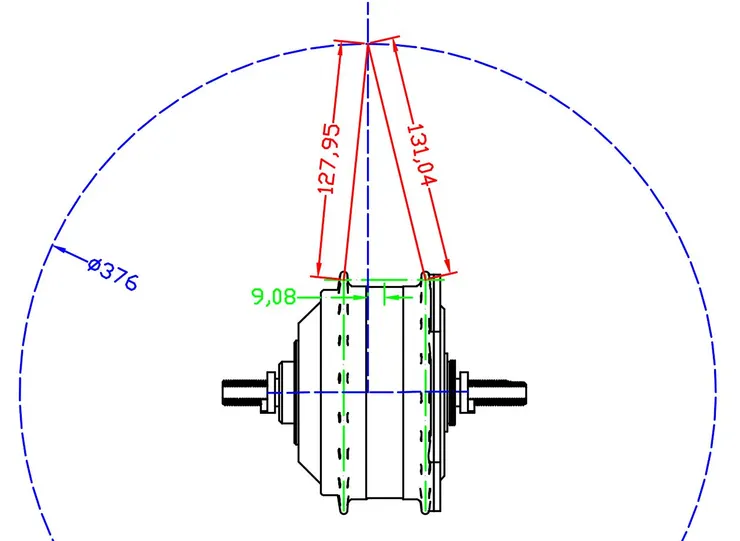

若是前輪用輪轂馬達則可以發現，輪轂馬達的中心與車架中心相差了9.08mm，同樣是受到保留碟煞盤安裝的空間所影響；實際量測後發現，左側的幅條長度為127.95mm，而右側尺寸為131.04mm，兩者相差了3.09mm。
前輪轂馬達抓取側面幅條尺寸
步驟五：
加總所需尺寸，由於幅條平面尺寸長度132.33mm，而後輪用輪轂馬達左右側的偏差為1.6mm，則132.33+1.6=133.93mm，將數值四捨五入到整數位，則可求得後輪左側幅條長度為134mm，右側幅條則為132mm。
前輪用輪轂馬達左右側的偏差為3.09mm，將其加總132.33+3.09=135.42mm，同樣將其四捨五入到整數位，則前輪左側幅條長度為132mm，右側幅條是為135mm。
重點整理：
有尺寸就能抓，沒尺寸就只能問神。
