在專案管理、系統設計和商業分析中，功能分解圖是一種不可或缺的工具。它不僅有助於清楚地展示複雜系統的各個組成部分，還能透過分解功能來簡化分析過程，提高效率和準確性。本文將深入探討功能分解圖的意義、基本構成、繪製教學等內容，並分享功能分解圖的相關範例。
Ⅰ.功能分解圖的意義
功能分解圖是將一個系統或過程依照其功能進行有序分解的圖形表示。它展示了各個功能之間的連結和從屬關係，有助於理解系統的整體結構和各個部分的功能。這種分解方法透過簡化複雜系統，將其分解為獨立部分進行分析，有助於管理複雜性和減少不確定性。
Ⅱ.功能分解圖的基本構成
功能分解圖通常由以下幾個基本要素構成：
功能模組：代表系統或流程中的各個獨立功能或組件。
連接線：顯示功能模組之間的連接關係和依賴關係。
層級結構：透過不同層級展示功能的分解程度，由高到低逐步細化。
這些要素共同構成了一個清晰、有條理的功能分解圖，使分析者和決策者能夠直觀地理解系統的整體結構和功能。

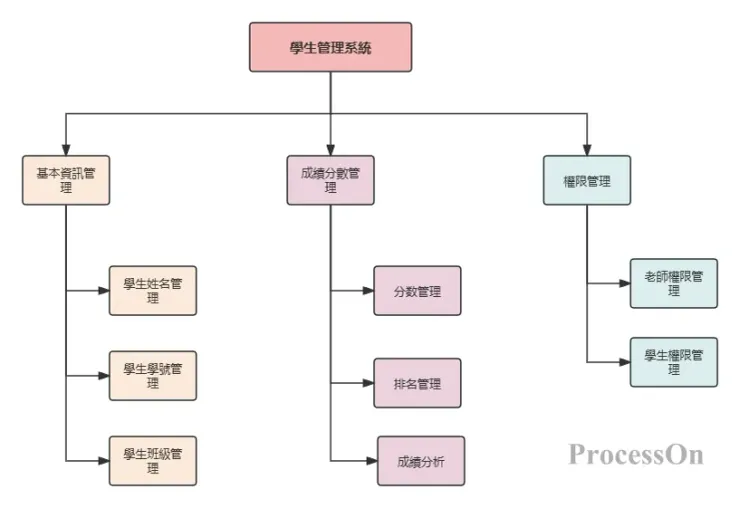

以一個簡單的學生管理系統為例，功能分解圖可以將其分解為以下功能模組：
基本資訊管理：包含學生資訊的輸入、修改和查詢。
成績分數管理：包含成績的輸入、計算和統計分析。
權限管理：包含使用者角色的指派、權限的設定和修改。
每個功能模組還可以進一步分解為更具體的子模組，如基本資訊管理可以細分為學生姓名管理、學號管理和班級管理等。
Ⅲ.功能分解圖繪製教程
思考過程
1. 明確目標和範圍
確定要繪製的功能分解圖的主題和目的，是為了展示系統的整體功能、分析系統的結構，還是為了輔助決策等。思考需要展示哪些功能或系統組件，以及它們之間的關係。
2. 理解系統功能和結構
分析系統功能：
首先，對系統的功能進行定義。明確系統需要實現哪些功能，這些功能是如何與使用者需求或業務目標相關聯的。然後將系統的整體功能分解為更小的、更具體的子功能。同時分析各個功能之間的關係，包括它們之間的依賴、互動和約束關係。
理解系統結構：
掌握系統的整體結構，包括各個功能模組之間的層次關係和互動方式。
3. 確定分解層次和粒度
分解層次：
根據系統的複雜性和分析需求，確定功能分解的層次數量，通常從高層次開始，逐步向下分解到更具體的子功能。
粒度選擇：
確定每個功能模組的粒度，即每個模組應該包含多少細節，粒度過大可能導致資訊不足，粒度過小則可能使圖表過於複雜。
4. 選擇圖形和符號
圖形選擇：
根據功能分解圖的需求和風格，選擇合適的圖形來代表功能模組。
例如，可以使用矩形表示功能模組，使用箭頭表示功能之間的連接。
符號定義：
定義並統一使用符號來表示特定的功能或關係，以提高圖表的可讀性。
5. 繪製和迭代
初步繪製：
根據先前的分析，初步繪製功能分解圖，包括功能模組、連接線和標籤。
迭代優化：
對初步繪製的圖表進行審查，識別並糾正可能存在的問題。
根據回饋進行迭代優化，確保圖表準確反映系統的功能和結構。
功能分解圖繪製教程
繪製功能分解圖的工具很多，選擇趁手的工具非常重要。常見的有Visio，Word，ProcessOn等，使用者可以依照需求挑選合適的功能分解圖製作器。這裡主要講解如何使用ProcessOn製作功能分解圖。

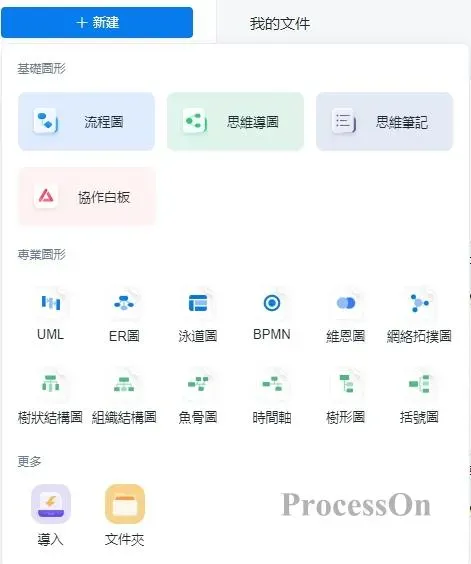

開啟ProcessOn官網，進入個人檔案頁，點選新建建立流程圖。

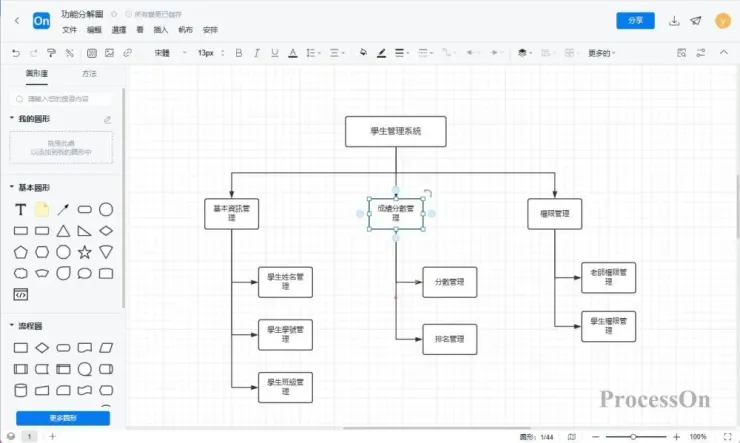

拖曳製作器左側圖形庫中的矩形符號到畫布，雙擊圖形新增文本，點擊圖形上的「+」即可建立圖形間的連線。

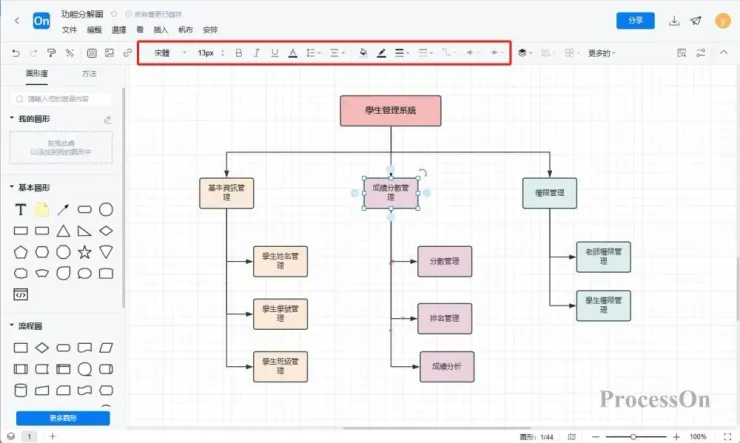

選取圖形，頂部工具列可以設定文字樣式和連線樣式。
ProcessOn可以免費使用，並且繪製功能分解圖的操作過程比Word更加便捷，同時ProcessOn也支援繪製流程圖，UML圖，網絡拓撲圖，思維導圖等多種圖形，支援團隊協作共同查看和編輯文件。
Ⅳ.功能分解圖範本分享

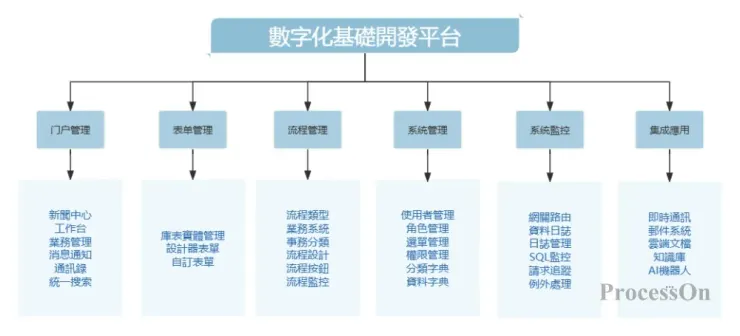

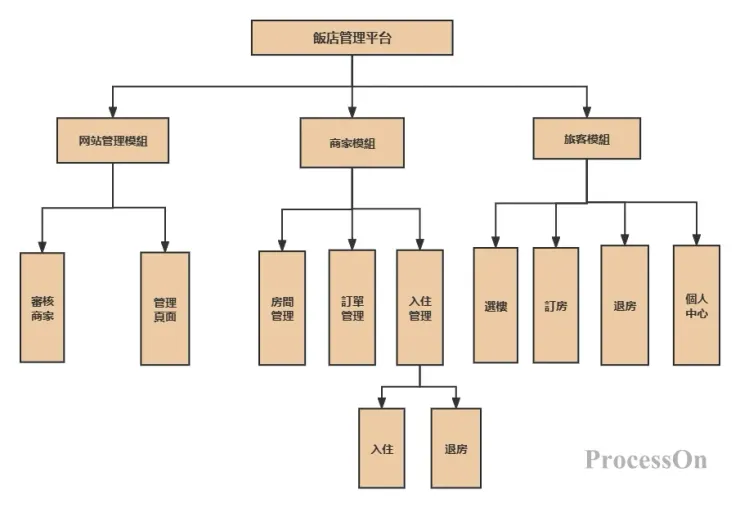

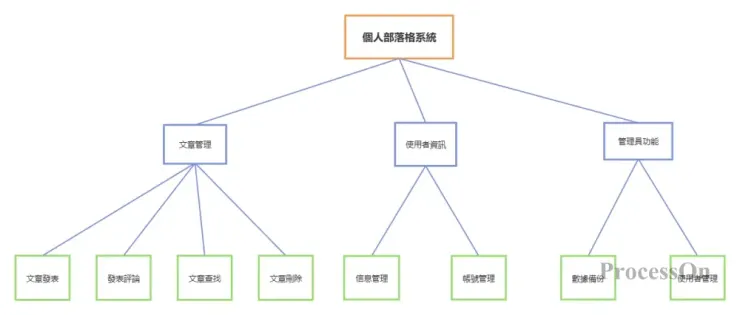

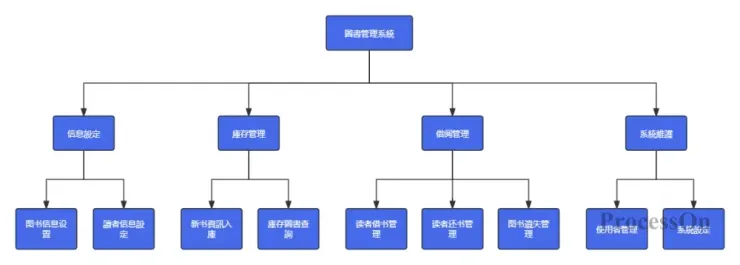

下面分享幾個ProcessOn中的功能分解圖模板
以上就是功能分解圖的相關內容，在整個思考過程中，需要保持對系統的深入理解與分析，同時注重圖表的可讀性和準確性。透過不斷的迭代和優化，可以創建出既準確又易於理解的功能分解圖，為系統後續的開發提供很好的支援。
