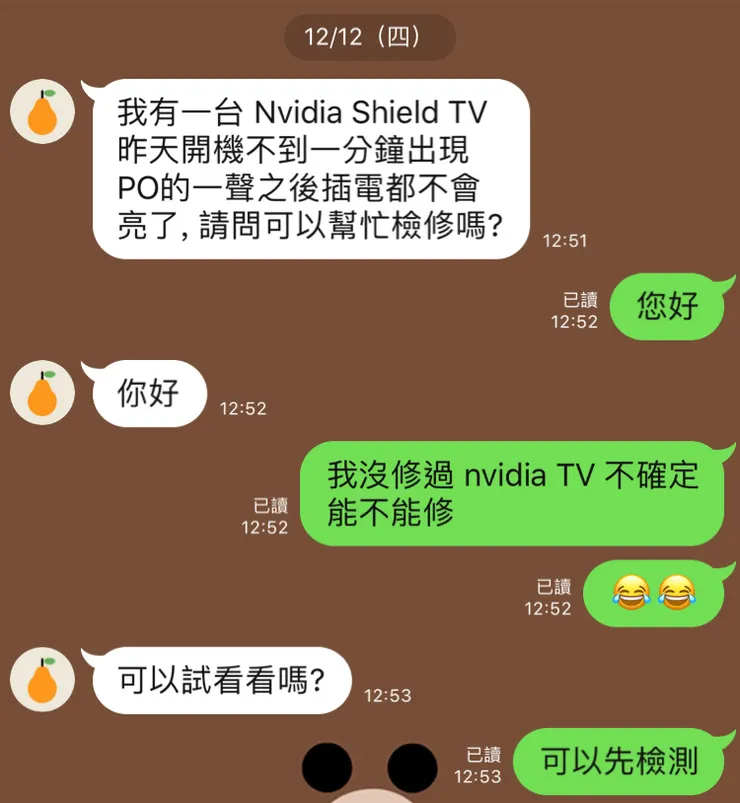

各位好，我是台灣黑手，黑手的黑，黑手的手，今天介紹的是一台 nVidia 的 4K TV，要不是客戶找上我，我還真不曉得 nVidia 還有出 TV BOX

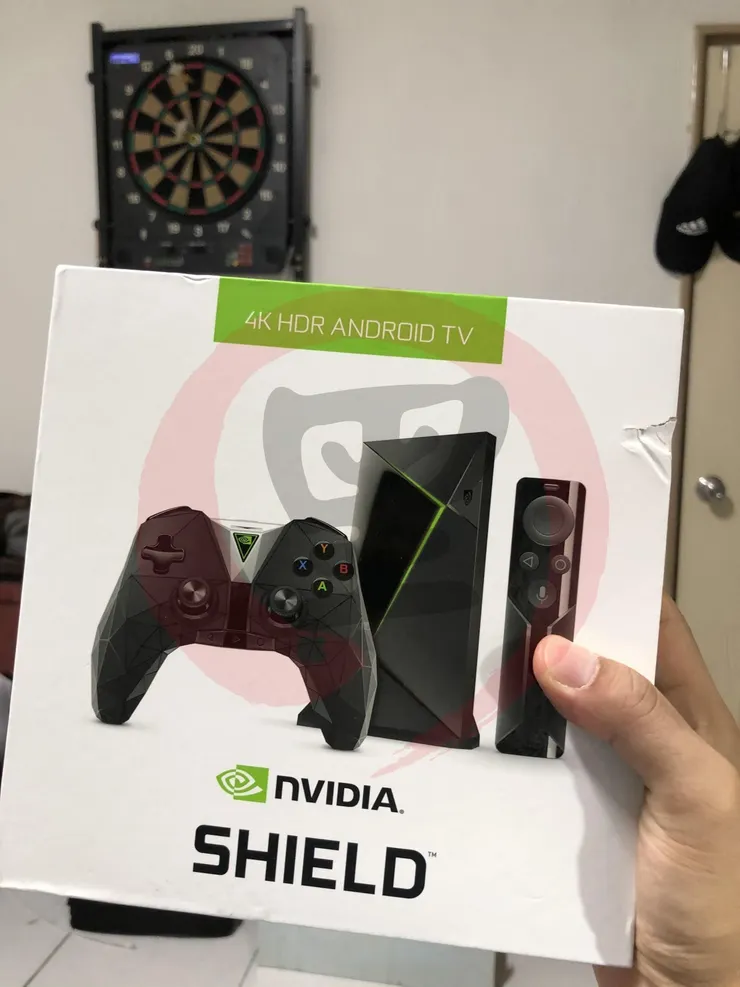

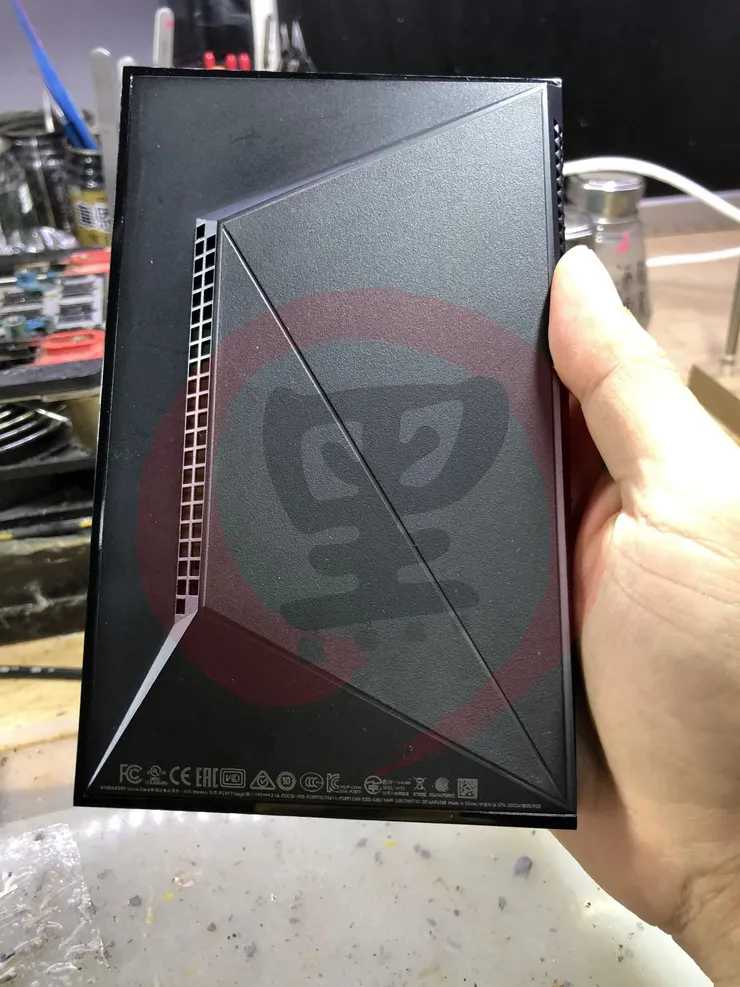

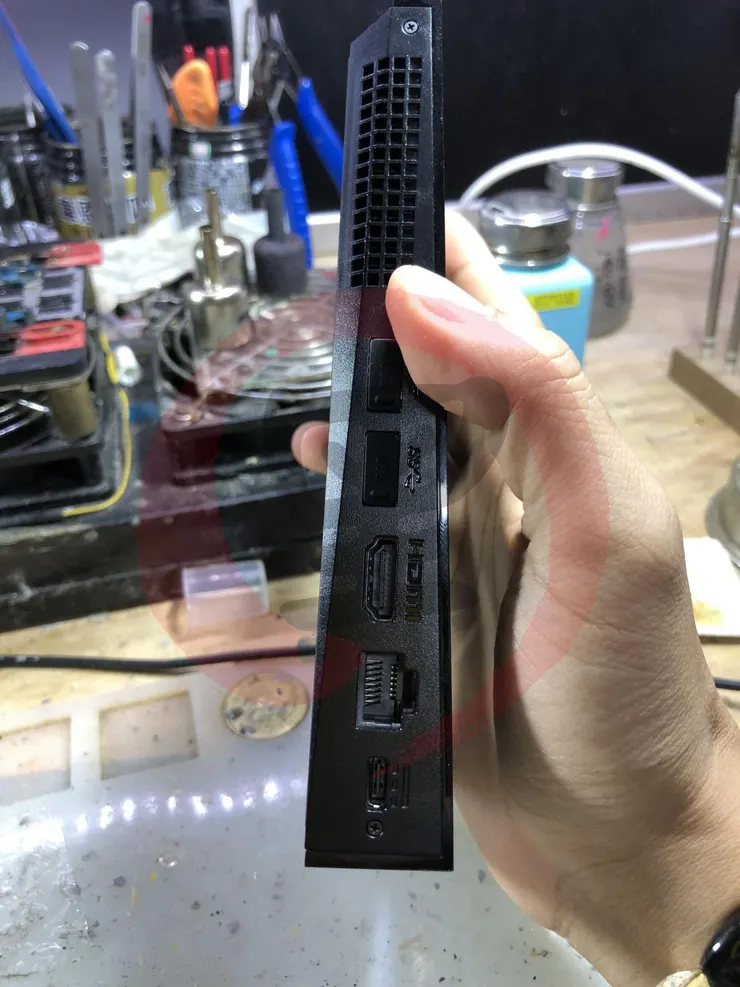

拿到機子後，是長這樣的，這看起來像遊戲機啊，還有搖桿吶！
查了一下價格，大概跟 APPLE TV 4K 也差不多要六七張的樣子

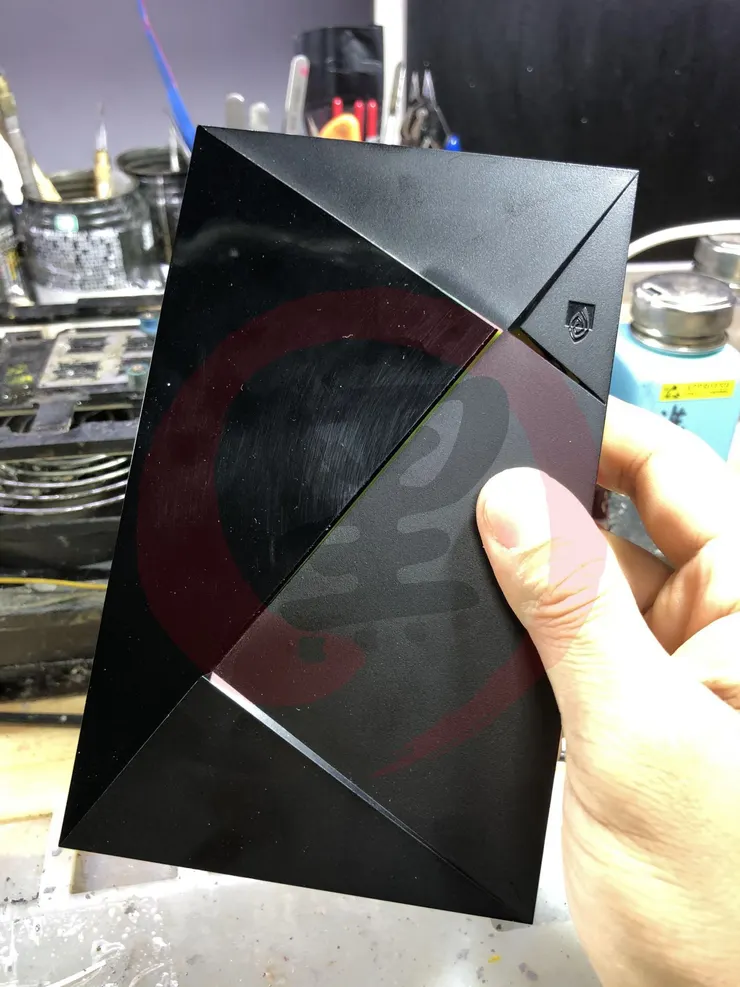

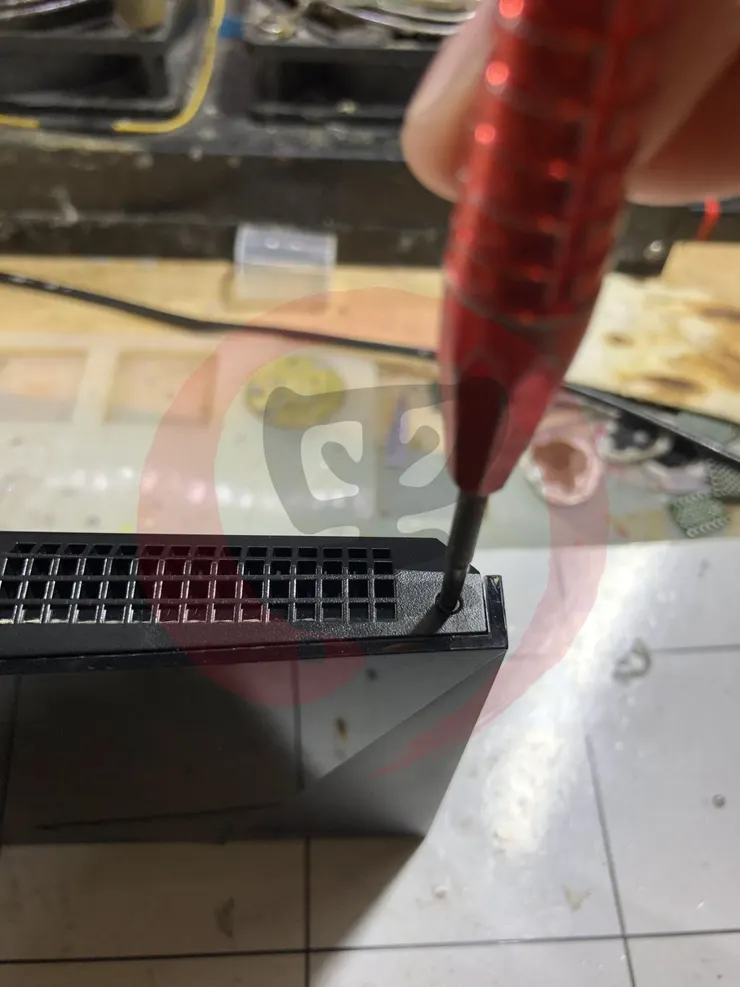

這玩意我還是第一次修，之前還真沒修過，上下緣各有一顆螺絲
這個設計看起來就像一台無線分享器
組裝結構算是很簡單的，上下各一顆，卡榫式設計，翹一下就開了

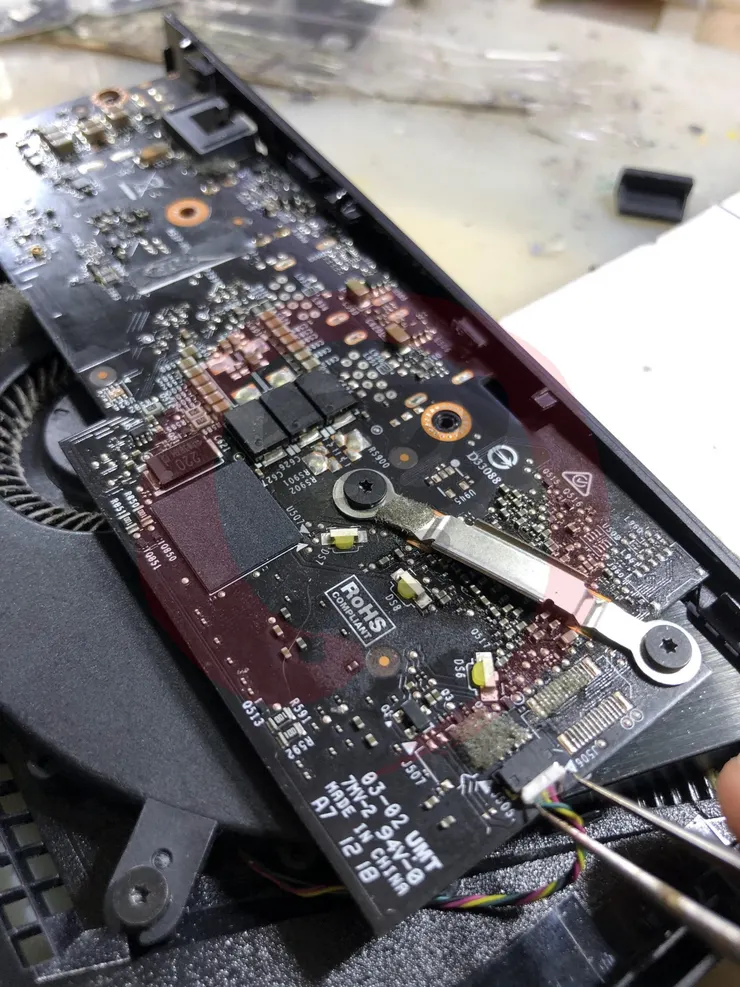

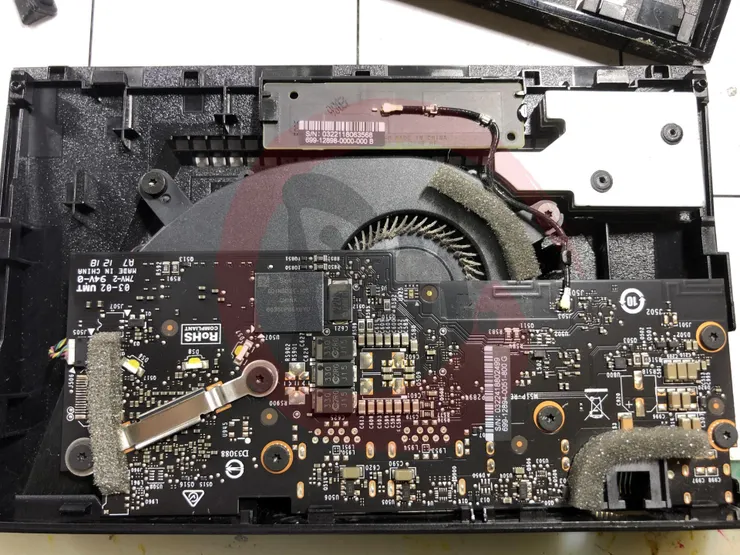

打開後環視一下內部結構，這玩意看起來不像手機架構，偏向於平板多些

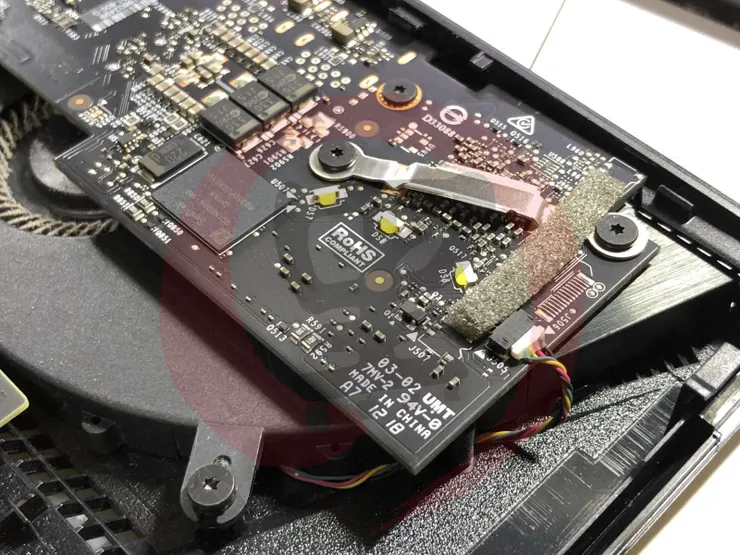

於其說是像平板，不如說是像微型電腦的設計，還帶了一個 4PIN 的風扇

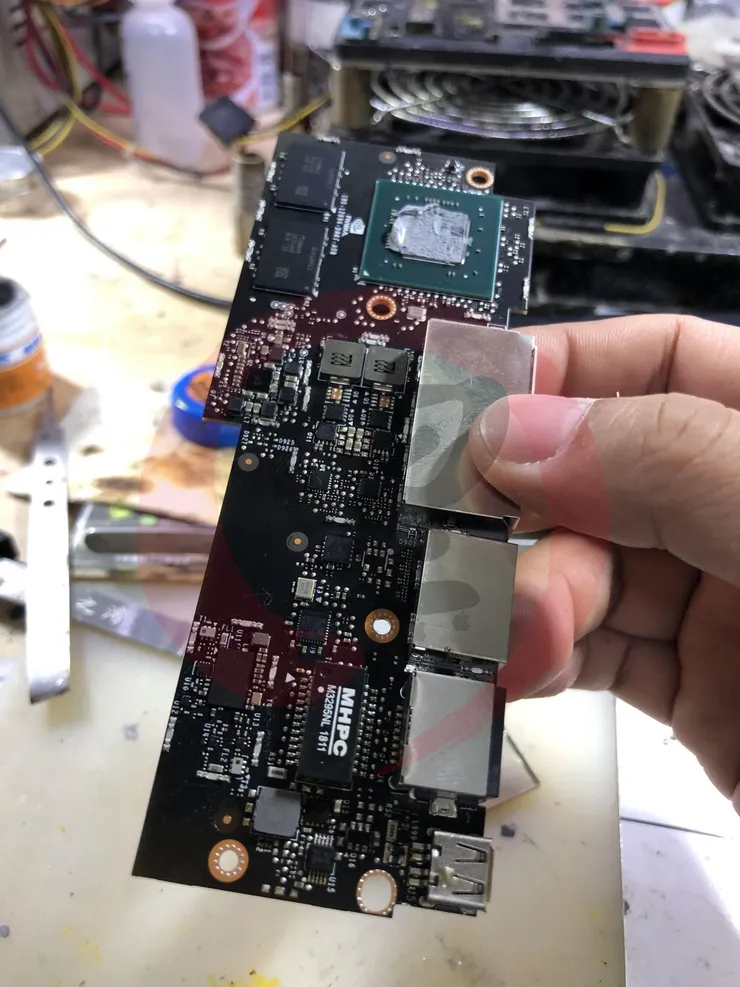

把金屬蔽避板卸下後，可以看到完整結構設計
愈看愈覺得，這就是一張帶了網路跟硬碟的顯卡.......
SD 顆粒 16G

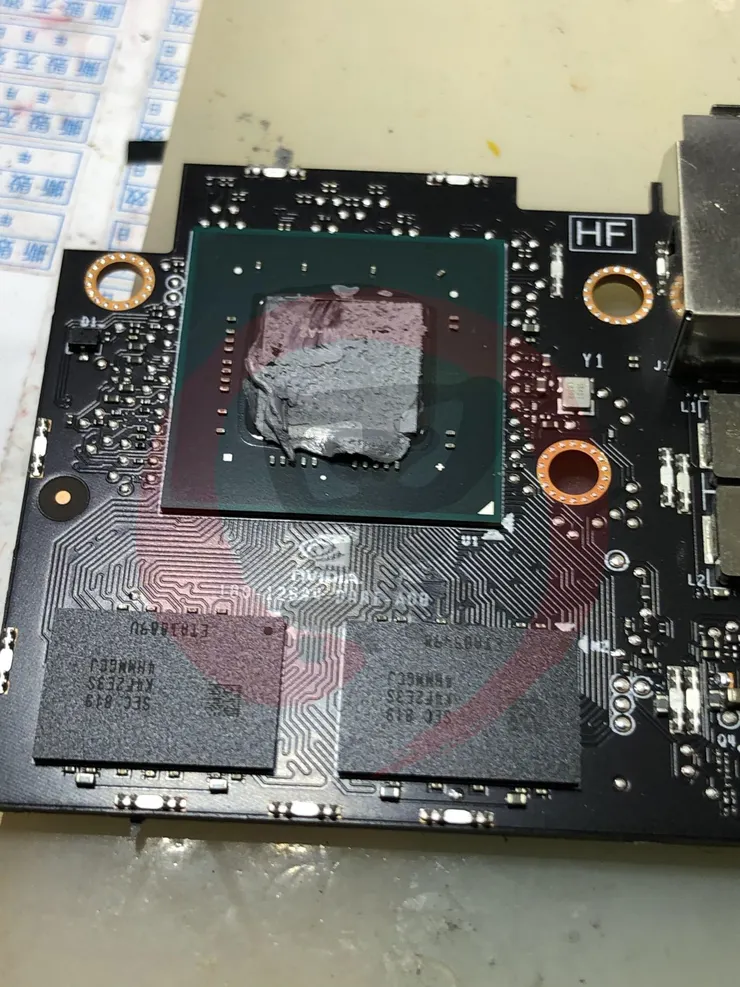

nVidia 的處理器 + 兩顆記憶體
我接上客戶的變壓器後，測不到出輸電壓，交直流轉換是 DC 19V/2.1A ，原先以為是變壓器故障，用了直流電源供應器後才發現，主板是進入保護了，前端輸出直接關閉

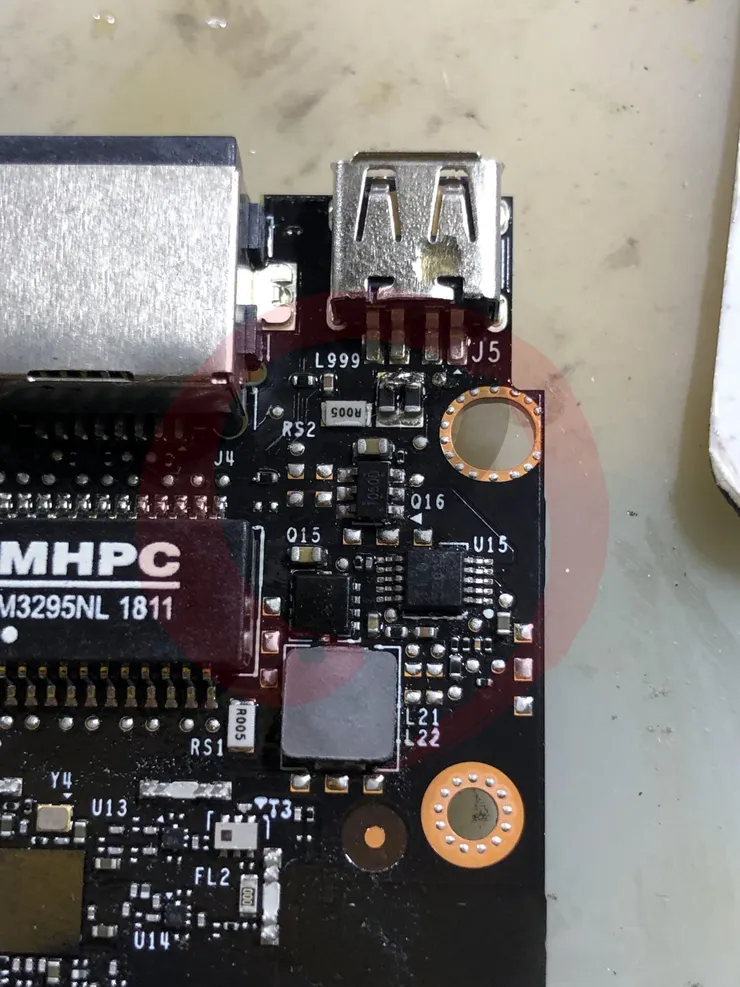

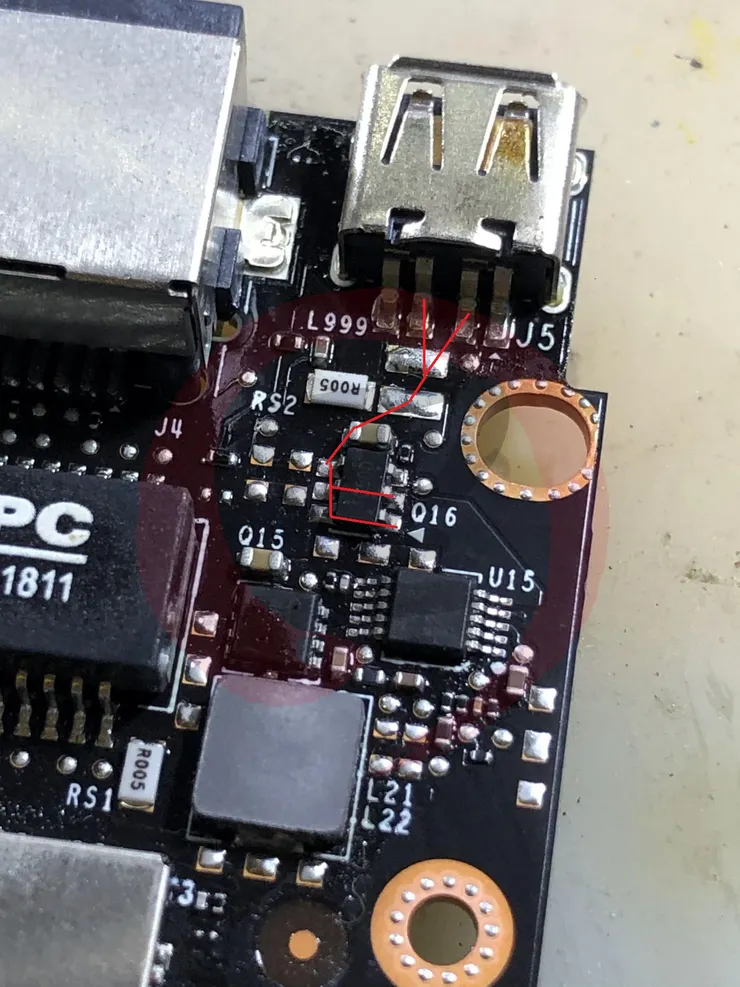

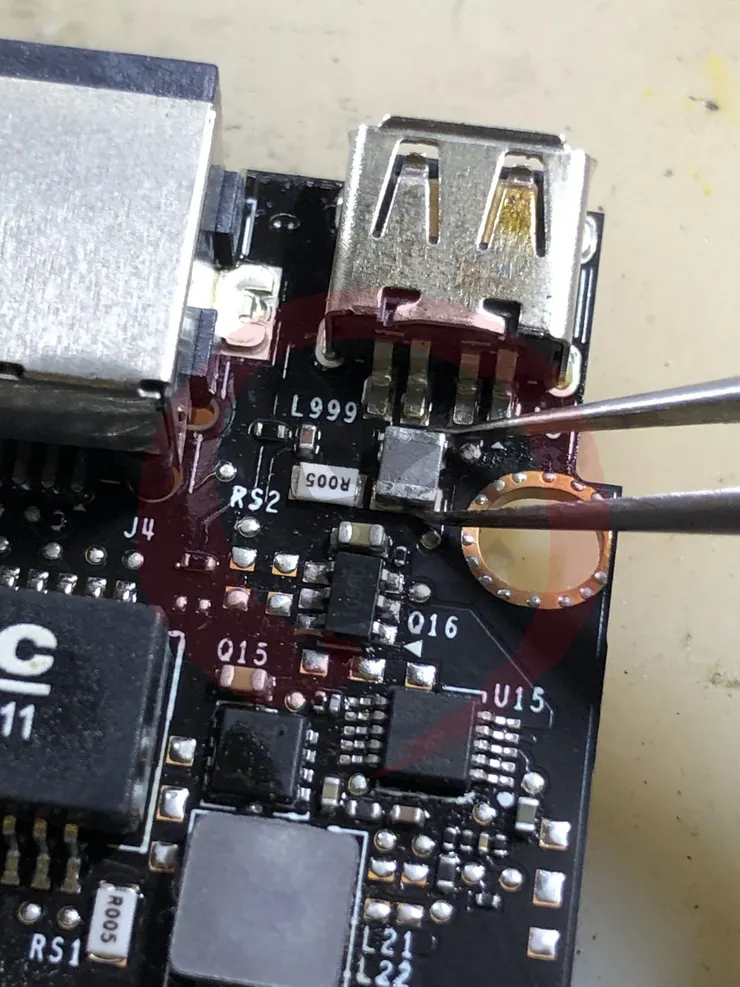

我先將兩顆並聯的電感取下（不太明白這裡並聯電感的用意），再次上電就沒進入保護了，大略測量了一下，先由 J5 的 2.3PIN 進電 19V 再到 MOS 管，保守估計最前端有問題

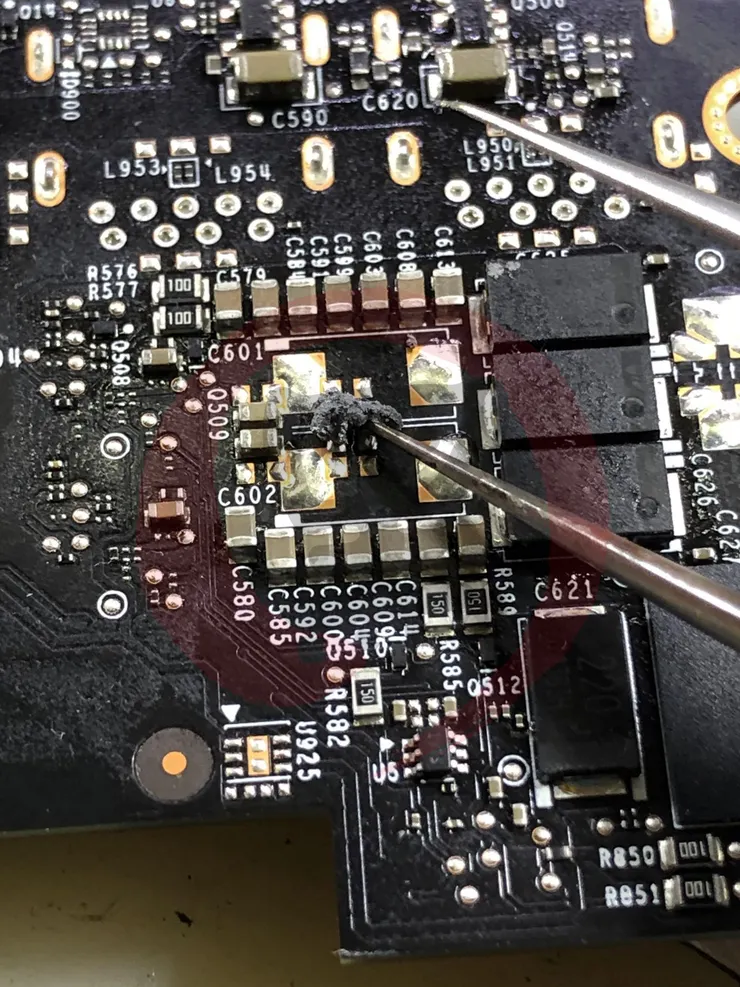

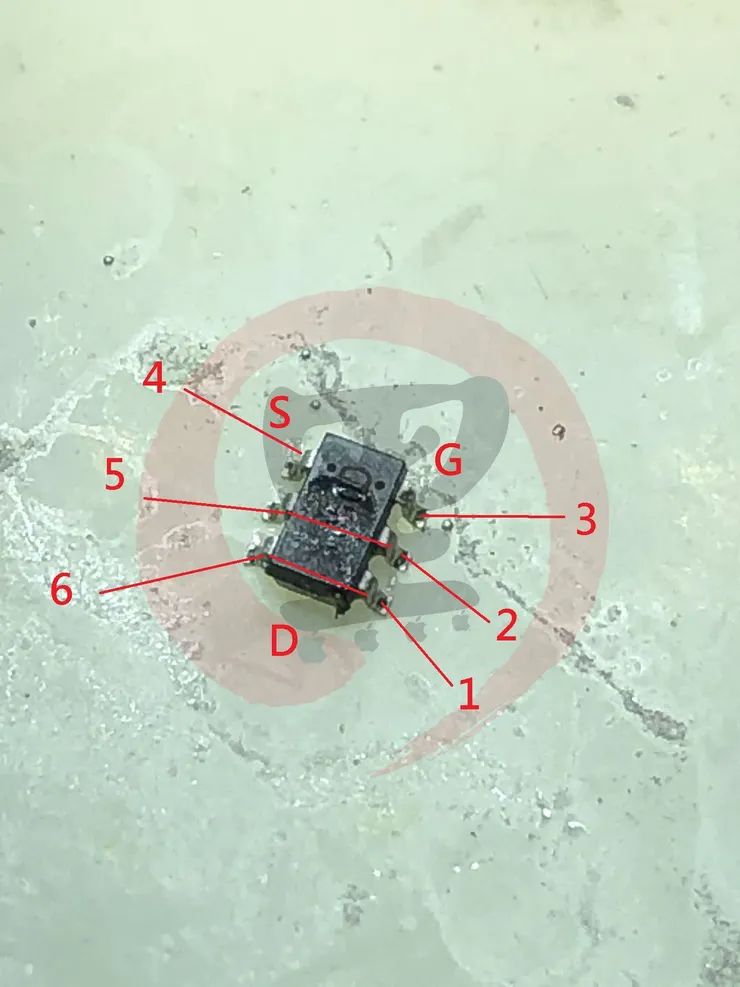

先將元件卸下，花了一點時間測量，應該是六腳單管，標記點逆時鐘算，其中的 1.2.5.6 是同一條線路，所以先排除雙管的可能性，估計 1.2.5.6 就是 D 極，而 ４ 腳在主板上與進電 19V 相連，估計就是 S 極，所以 3 腳就是 G 極，如果沒猜錯的話啦～～
我從其它不知明的電路中，拆了一顆六腳單管來，更換上去，同時補上前端的電感，其實我不太確定，最初設計上並聯電感的用意是什麼，但是如果後端會進保護，在前極補一顆粗勇的電感，原則上是可行的
轉到主機板的背面，在相同回路中的耐壓電容，也更換稍大一點的耐壓值，這種做法，算是有利有弊，不解釋，也不方便解釋XD

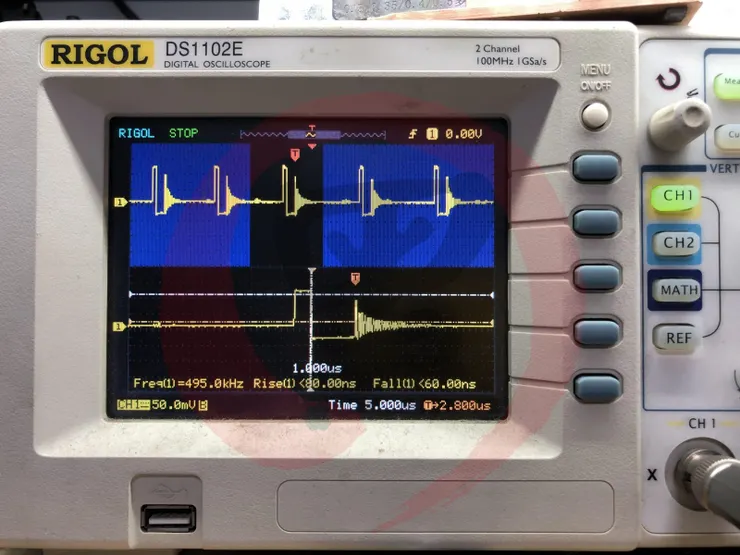

重新用直流電源供應器上電後，不在進入保護，同時測量後端轉換電路，確認無異常
先裝機，測開！

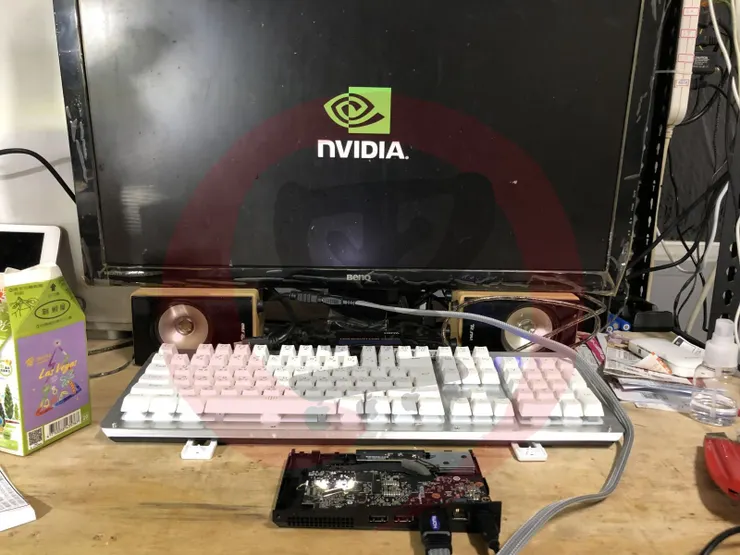

嘩～～開機了吶
裝機～～我也要去看追劇看黃金瞳了
