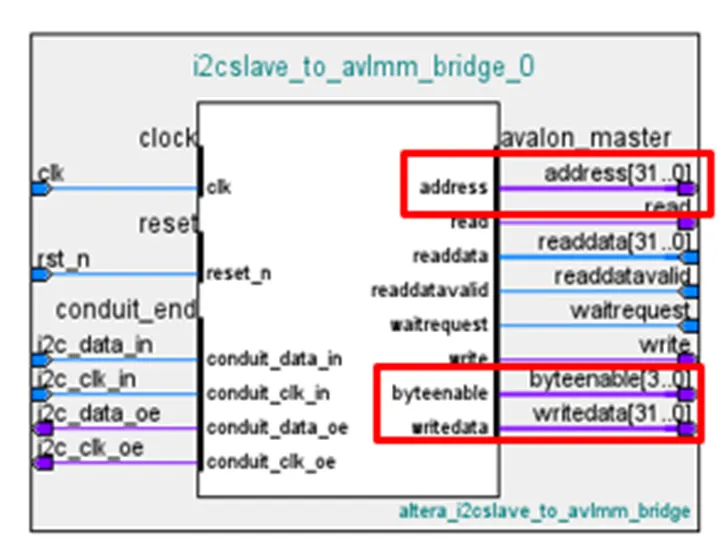

如下圖所示，我們利用FPGA內部的IP來規劃一個I2C的 Flash，一開始只用I2C的IP，其實在跑testbench的時候，會發現用起來限制是很多的。
目前若只論該模組的話，我也就只試了Write功能，大概就是注意幾個規則：
(1) 該IP的address只會顯示0,4,8,12,…176…,252等，每4個byte為一組的第一組address，這也是為什麼之前總是看不到這寫數字以外的address內容。然後搭配"byteenable"4個bit，來控制現在是使用該4byte的其中哪一個byte。所以他的address與data要另外用byteenable做個解碼才行。

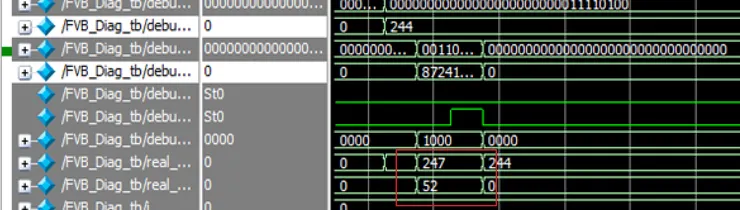

(2)不知為何，該內容的第四組byte其實出現只有很短的一瞬間，與其他三個byte的時間是不同的，因此第一次在看的時候其實沒有發現，是放大到很後面才發現有第四個 byte的動作和內容。FAE對這件事情也沒辦法解釋，只是說還是有正常動做。

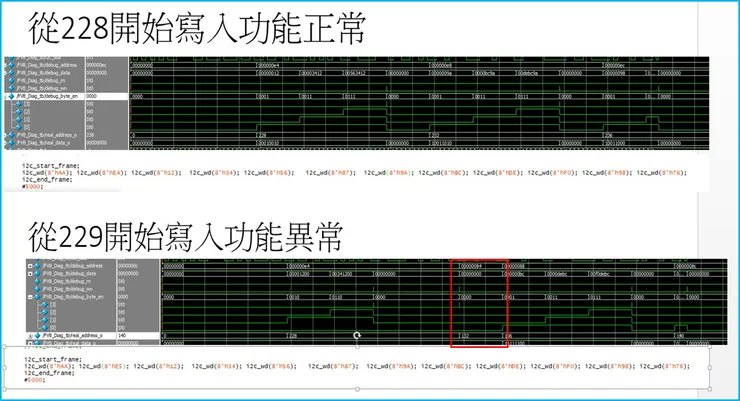

(3)上面示範了單筆寫入可以正常動做，下面則是連續寫入的一個動作，這又涉及到了另一個規則，寫入一定要從四組byte的第一組開始寫，否則連續寫入就會出現異常。下圖從address 228開始寫10筆資料，都可以正常顯示，但是一但從229開始寫，整個address與data的搭配從下一組的第一個byte就會出現異常。而且從下圖可以比較出，單筆寫入與連續寫入時的byteenable表現是不同的，所以目前前面的解碼的code只能是用於單筆寫入。連續寫入的還需要加入才會分配到正確的address與data。
