簡單三步驟用AI快速產生專業級UML時序圖

做過系統設計、寫過技術文件的同學應該都有體會──時序圖這東西，看著簡單，畫起來真費力。

對象怎麼擺？訊息箭頭用實線還是虛線？激活條多長才合適？組合片段用alt還是opt？一套UML規範背下來，頭都大了。更別提畫完之後發現邏輯有遺漏，又要從頭調整，簡直是畫圖兩小時，改圖一整天。

什麼是時序圖？為什麼要用它？

時序圖，也叫序列圖，是UML（統一建模語言）中的一種互動圖。它主要用來展示物件之間按照時間順序傳遞訊息的過程。

簡單來說，時序圖就是一個二維圖表：

橫軸：參與互動的物件（如使用者、前端、後端、資料庫）。

縱軸：時間從上往下流動。

中間的箭頭：物件之間傳遞的訊息。

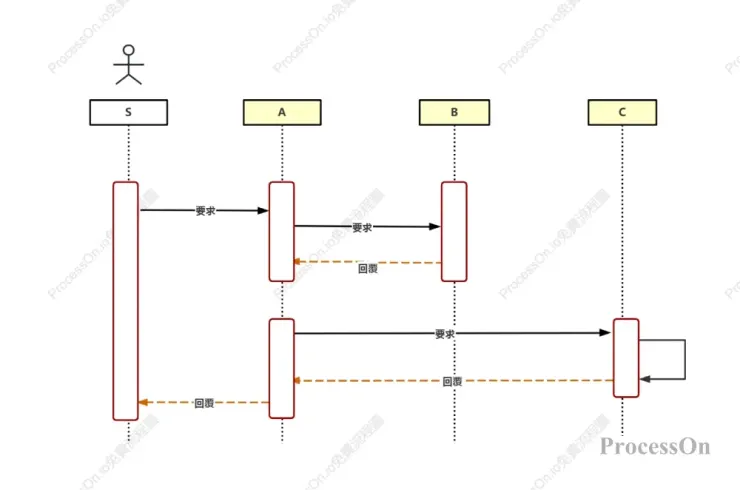

UML時序圖模板

時序圖特別適合用來描述：

使用者登入流程（使用者→前端→後端→資料庫的互動順序）

訂單支付流程（下單→支付→回檔→出貨的完整連結）

API呼叫關係（服務A呼叫服務B，服務B再呼叫服務C）

以前畫時序圖，你得先想清楚有哪些對象，再琢磨消息順序，再考慮分支邏輯……但現在，你只需要把需求說清楚，剩下的交給AI。

ProcessOn AI生成專業時序圖：三步驟搞定

第一步：進入AI繪圖介面

在ProcessOn官網首頁，點選【AI】按鈕，或在個人檔案頁點選左側【從AI新建】。

然後在AI落地頁選擇【AI時序圖】，就進入了AI生成模式。

第二步：一句話描述你的需求

在輸入框中，像跟同事溝通一樣，把你的時序圖需求寫清楚。比如：

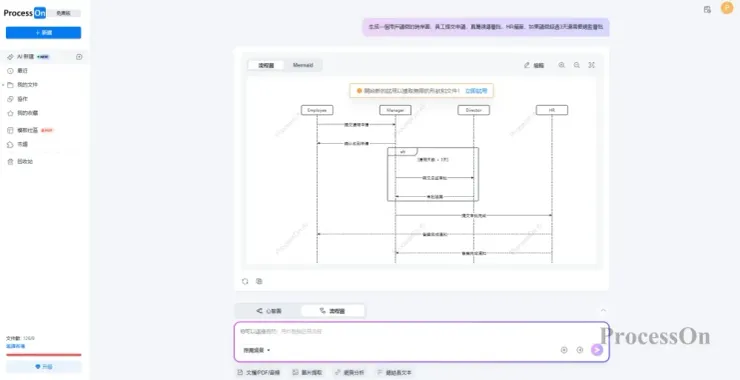

「產生一個用戶請假的時序圖，員工提交申請，直屬領導審批，HR備案，如果請假超過3天還需要總監審批」。

或更複雜的場景：

「產生一個搶火車票的時序圖，包含用戶、前端、票務系統、支付系統、資料庫、排隊系統，要體現查票、鎖座、支付、出票的全流程，還要處理無票和支付失敗的異常情況」

AI接收指令後，會在10秒內產生一張邏輯清晰、結構完整、符合UML規範的時序圖。

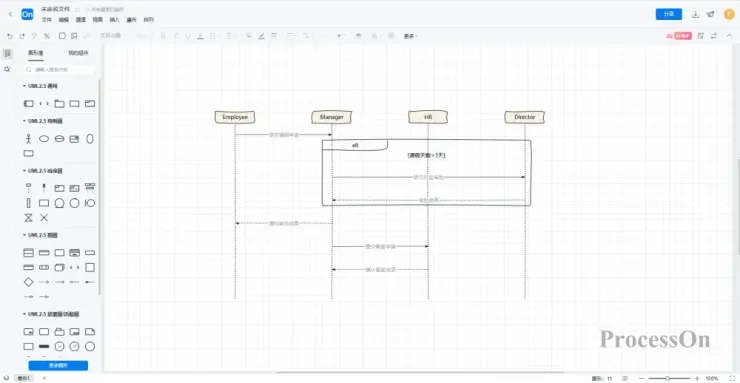

第三步：進入編輯器微調，匯出使用

滿意之後，點選【編輯】按鈕進入專業編輯器，可以對細節做最後的調整－改改文字位置、調整版面、加個註解說明。

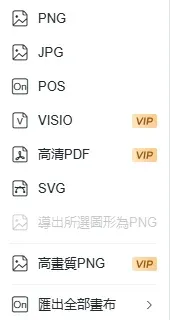

最後，直接匯出你需要格式：高清PNG/JPG放文檔，向量圖SVG放論文，Visio格式給同事，統統支援。

案例展示：AI生成的效果有多專業？

來看看ProcessOn AI最近升級後的實際生成效果：

案例1：請假流程時序圖

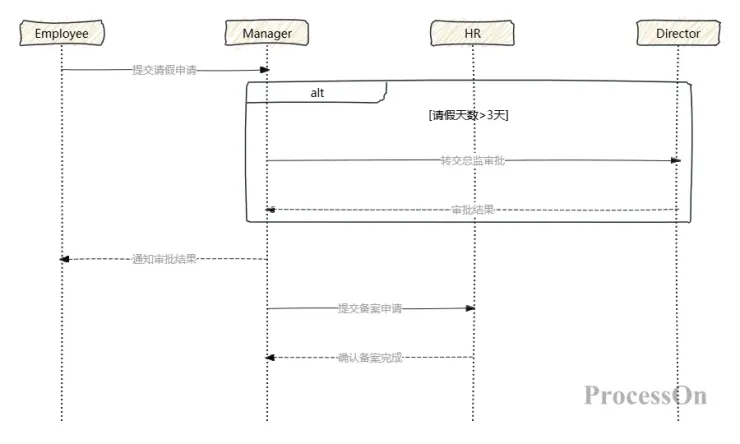

這張由AI產生的請假流程圖時序圖，業務邏輯嚴謹完整，無邏輯漏洞，比較貼合我們真實工作中的請假流程，既清晰展示了請假審批從發起到結束的全部交互順序和分支邏輯，又嚴格遵循UML的繪製規範，語法專業準確，是一份可以直接落地的高質量交付物。

案例2：購買火車票時序圖

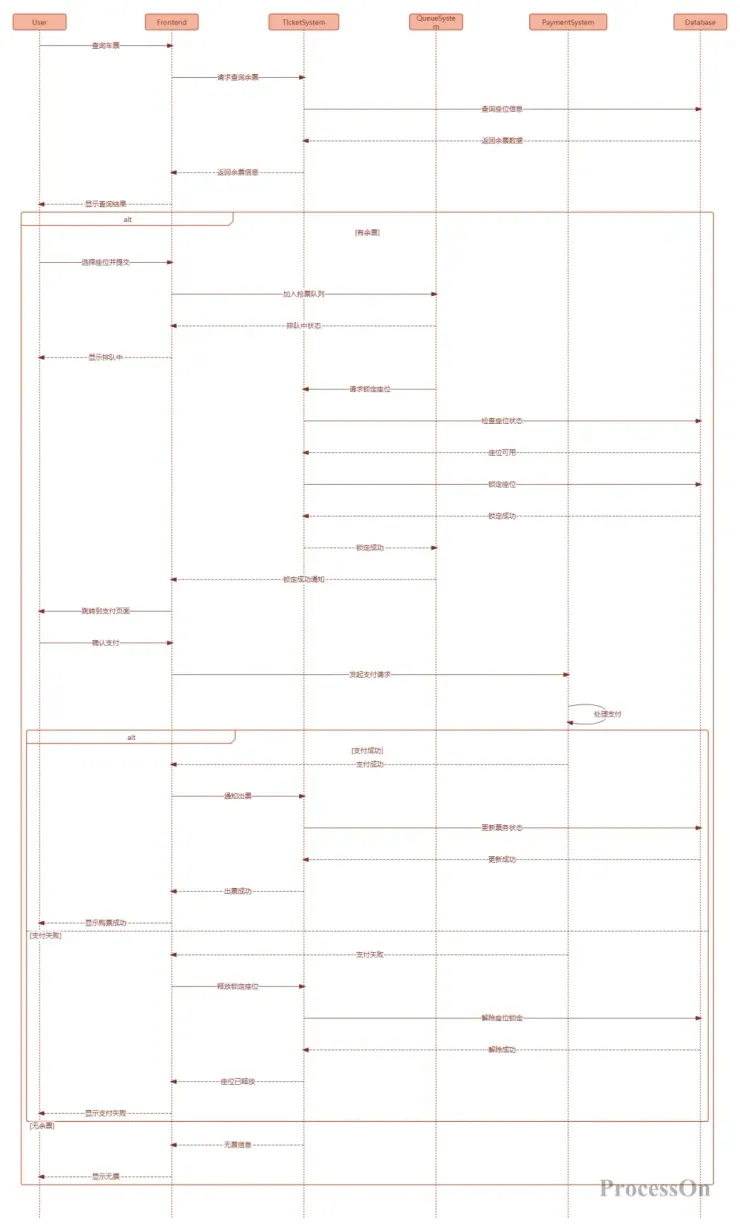

這個火車搶票全流程UML時序圖，涵蓋了使用者、前端、票務、付款、資料庫、排隊系統6大角色，以alt分支完整呈現了查票、鎖座、支付3大核心判斷邏輯：

用戶先查詢餘票，有餘票則確認購票進入排隊、發起鎖座，鎖座成功後跳轉支付，支付成功完成出票與狀態更新；支付失敗、無票、鎖座失敗的時候，會自動釋放座位、推送失敗提示，實現從查詢到出票、異常回滾的全閉環。

這種複雜的分支邏輯和異常處理，以前手動畫至少半小時，現在AI一鍵生成，精準到位。

給新手的小技巧：如何讓AI生成得更準？

用AI畫時序圖，關鍵在於把需求說清楚。這裡分享幾個小技巧：

1. 先說主幹，再加細節

不要指望一次性把所有細節都丟給AI。可以先說“產生一個使用者登入的時序圖”，讓它畫出基礎框架，然後再補充“加上驗證碼校驗”、“增加登入失敗鎖定邏輯”等細節。

2. 用專業術語

AI模型經過大量技術文件訓練，能精準理解UML規範和技術術語。說「增加alt組合片段表示分支」比說「畫個判斷框」效果更好；說「用非同步訊息」比「畫個虛線箭頭」更準。

了解這些，你就能更好指揮AI

雖然AI能自動生成，但了解一些基礎知識，能讓你更能提需求、檢查結果。

時序圖的三大核心元素：

物件（Object）：參與互動的角色，放在圖頂部，以矩形表示。命名方式有三種：

顯示物件名稱和類別名稱：“蘋果手機:手機”

只顯示物件名稱：“蘋果手機:”

只顯示類別名稱：“:手機”

生命線（Lifeline）：物件下方垂直的虛線，表示物件存在的時間。

訊息（Message）：物件之間的箭頭，表示傳遞的訊息：

同步訊息（實線箭頭）：發送後需要等待返回（如API呼叫）

非同步訊息（實線+大於號）：發送後繼續執行（如發送訊息佇列）

返回訊息（虛線箭頭）：從呼叫返回結果

組合片段（Combined Fragment）：

這是時序圖中表示邏輯控制的區域，有13種類型，最常用的是：

alt：多選一分支（if-then-else）

opt：可選分支（if條件）

loop：循環執行

par：並行執行

知道這些術語，你就能更精準地指揮AI：“在這個位置加一個alt分支，處理成功和失敗兩種情況。”

把時間留給思考，而不是畫圖

時序圖本質上是溝通工具，是用來梳理和展示系統互動邏輯的。以前我們花很多時間在畫框、調對齊、記規範上，其實是用體力勞動來掩蓋思考的不足。

現在有了AI，你可以把精力真正放回設計本身——想清楚你的系統需要哪些互動、邏輯分支怎麼處理、異常情況怎麼兜底，然後讓工具幫你把想法變成一張專業、清晰、一次過的時序圖。

好的工具，不是讓你多學幾個操作，而是讓你更少被工具打斷。 ProcessOn AI這次升級，就是想讓你把時間，用在真正重要的事情上。
