SPARKLINE 迷你圖表系列(二):堆疊長條圖

2022/10/30閱讀時間約 11 分鐘
在上週我們介紹了怎麼用 SPARKLINE 函式製作折線圖,大家用得還習慣嗎?今天會繼續接著介紹怎麼用 SPARKLINE 函式製作「堆疊長條圖」:
就是右手邊這個橘色「進度條」的部分啦~
如果你在手機上看到這篇文章,覺得有興趣,我推薦你用方格子的收藏功能、先把它存起來,再到電腦上面打開來看看!另外,因為這次會用到上週介紹的 SPARKLINE 函式,建議你先讀過上次的內容再過來看看,會比較有概念喔。
歡迎到這邊參考 SPARKLINE 的各種應用方式:
歡迎你打開這邊的試算表,複製一份,一起跟著做吧!

堆疊長條圖屬性與參數設定

先名詞定義一下下,雖然這個迷你圖表的官方名稱叫「堆疊長條圖」,我們也當然可以用 SPARKLINE 函式做出單一長條圖喔。

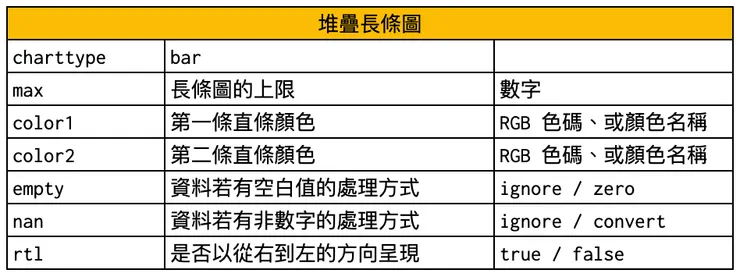

這邊是堆疊長條圖可以用的屬性:
要注意的是,如果要用 SPARKLINE 函式製作堆疊長條圖,就不能像之前的折線圖可以省略 charttype,必須用 charrtype 屬性指定 "bar" 這個參數:
... {"charttype", "bar"}
好!我們打開「堆疊長條圖練習」的工作表,看看第一個練習:
在儲存格 D3 輸入下面的語法,召喚出我們的長條圖看看吧:
=SPARKLINE(B3, {"charttype", "bar"})

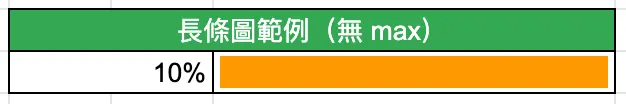

讚!出現了:
預設顏色是橘色(orange)、長條圖填滿了整個儲存格。
嗯,畫是畫出來了,可是上面這張圖沒什麼意義,對吧?我們想表達 10% (十分之一)的概念,但是這張長條圖沒辦法傳達這個資訊。
我們馬上來看看怎麼設定堆疊長條圖的屬性、調整成合理的樣子吧!

max:長條圖的上限

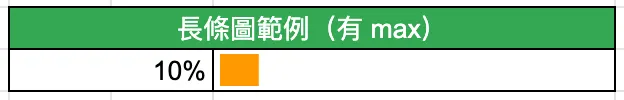

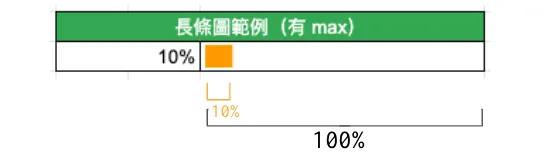

下面這張圖是不是看起來合理多了?
我這邊做的事情是,告訴 SPARKLINE 這張圖表的最大值是 100%,這麼一來值就可以正常顯示 10% 了:
那麼,你就可以用 max 這個屬性,填入數字來指定圖表的最大值。例如,上圖的 SPARKLINE 寫法是:
=SPARKLINE(B3, {"charttype", "bar"; "max", 100%})
或是
=SPARKLINE(B3, {"charttype", "bar"; "max", 1})
這邊的 max 後面要填入的是數字,不是文字,所以不必寫雙引號。當你有百分比、比例的資料,max 這個屬性我想是必須要指定的。

color1、color2:指定第一條長條和第二條長條的顏色

我們還可以進一步用 color1 跟 color2 這兩種屬性,指定長條圖的顏色。
color1 這個屬性可以設定第一條長條的顏色。想要指定顏色的話,你可以輸入英文的顏色名稱、也可以用 HEX 色碼,但這邊不能像是折線圖一樣,直接用文字顏色上色。你可以到左手邊的章節目錄,點選「圖表顏色彙整」,了解怎麼用指定的文字或 HEX 色碼幫你配色喔!

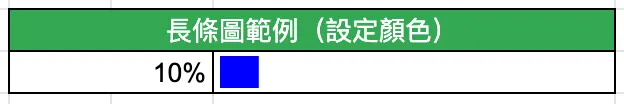

我們來用 color1 打個比方,配個藍色給長條圖:
=SPARKLINE(B9, {"charttype", "bar"; "max", 100%;
"color1", "blue"})
這樣就可以用 blue 這個參數來指定第一條長條。當然,你也可以換別的顏色,用剛剛提到的英文顏色名稱、或是 HEX 色碼也 OK。
如果你想做堆疊長條圖,你可以把資料範圍放大一點,指定多個值。例如,我想要做個進度條,表示某個任務已完成 10%:
資料範圍就可以選 B12 到 C12 這兩個值,並且設定最大值(max)是 C12 的 100%:
=SPARKLINE(B12:C12, {"charttype", "bar"; "max", C12})
如果要指定第二條長條的顏色,我們可以再用 color2 這個屬性,像是這樣:
=SPARKLINE(B12:C12, {"charttype", "bar"; "max", C12;
"color1", "orange"; "color2", "wheat"})

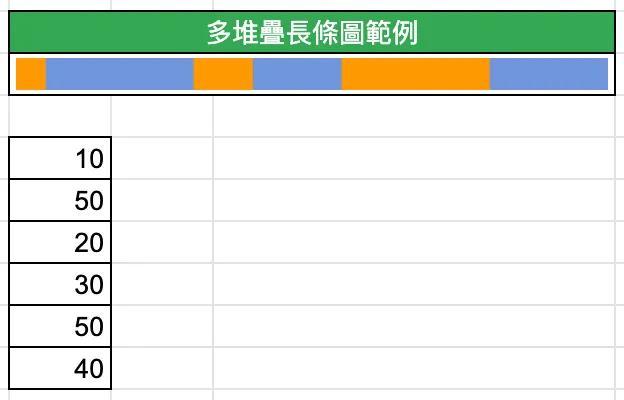

另外,如果你的值超過兩個,color1 跟 color2 會交錯出現:
=SPARKLINE(B17:B22, {"charttype", "bar"; "max", 200})
跟上週提到的迷你折線圖屬性一樣,我們也有 empty、nan、rtl 這三個屬性可以利用。先簡要說明一下 empty

empty:資料若有空白值的處理方式

如果你的資料範圍內有空白值,你可以用 ignore 和 zero 這兩個參數告訴 SPARKLINE 函式怎麼處理這種狀況:
  • ignore:把空白值忽略,繼續往下畫,這是預設值。
  • zero:把空白值當成 0。

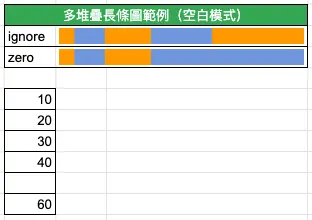

這邊做了一個比較,給你參考看看:
我用下面的範圍(10、20、30、40、""、60)畫了兩張迷你堆疊長條圖,上面的模式是 ignore、下面的模式是 zero。
ignore 模式略過了 40 跟 60 中間的空格,只畫了一藍、一橘,一共兩條長條;而 zero 則是把空值轉換成 0,以 40、0、60 的這個順序畫圖,畫了一藍、一橘、一藍,一共三條長條,只是橘色細到幾乎看不見。

nan:資料若有非數字的處理方式

剛剛的 empty 很像,你可以用 ignore 和 convert 這兩個模式告訴 SPARKLINE 要怎麼處理這類不是數字的資料。
  • ignore:把非數字的值忽略,繼續往下畫,這是預設值。
  • convert:把非數字的值當成 0。

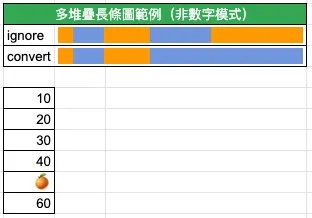

打個比方,我一樣用一組數值、做了兩張迷你堆疊長條圖,給你參考:
那顆橘子很明顯不是個數字。這跟剛剛處理空白的資料的模式類似,ignore 略過橘子繼續畫下去、而 convert 則是把橘子當成 0、畫了一張很細很細的長條。

rtl:是否由右到左的方向呈現

rtl 是 right-to-left 的簡寫,代表「由右到左」,可以設定 true 或 false 兩個模式,預設是 false。如果設定成 true,第一個資料點會出現在圖表右邊、最後一個資料點則是在左邊,可以說把長條圖水平翻轉過來了。
示範一個 rtl 設定為 false 跟 true 的比對圖給大家看看:
上面的圖是 false,就是預設「由左到右」的模式,所以你會看到第一條長條(10%)在左邊、第二條長條(90%)在右邊;而下圖是 true 模式,也就是「由右至左」,所以我說的「水平翻轉」的意思了。

應用

我想堆疊長條圖很適合用在專案報告、或是甘特圖的進度條圖案,你可以設計這種簡單的資料給 SPARKLINE 繪製長條圖:
  • 已完成的任務數
  • 需完成的任務數

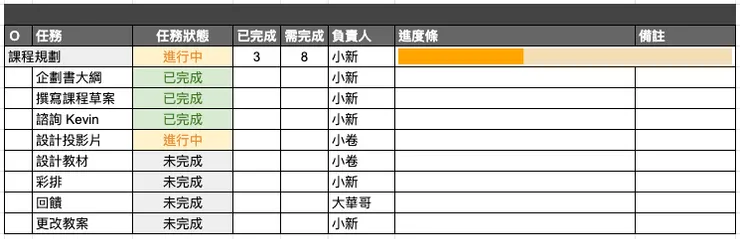

像是這樣:
我利用「已完成的任務數」跟「需完成的任務數」做了右手邊的進度條,並且讓它會依主任務狀態的變化,改變顏色。語法也很單純,只是 SPARKLINE 搭配 IFS 使用:
=IFS(
  D4 = "已完成", SPARKLINE(E4:F4, {"charttype", "bar"; "max", F4; "color1", "green"; "color2", "green"}),
  D4 = "進行中", SPARKLINE(E4:F4, {"charttype", "bar"; "max", F4; "color1", "orange"; "color2", "wheat"}),
  D4 = "未完成", SPARKLINE(E4:F4, {"charttype", "bar"; "max", F4; "color1", "gray"; "color2", "gray"})
)
  • 當 D4 儲存格為「已完成」,進度條顯示綠色。
  • 當 D4 儲存格為「進行中」,進度條顯示橘色和小麥色。
  • 當 D4 儲存格為「未完成」,進度條顯示灰色。

圖表顏色彙整

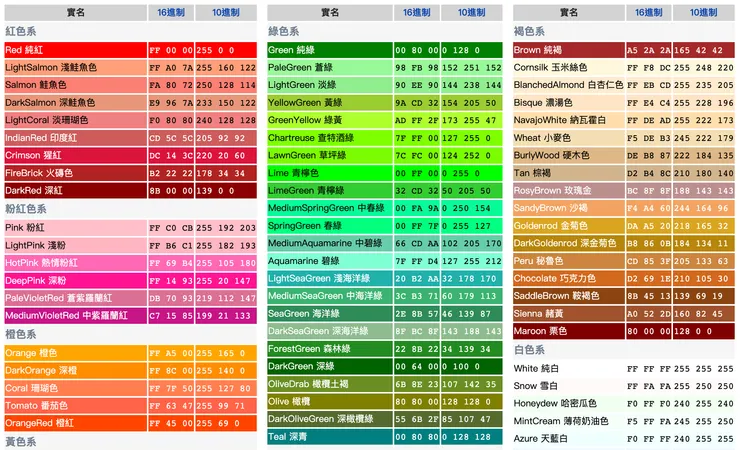

  • 如果你想用英文指定顏色:請到這篇維基百科的文章,複製「實名」欄位裡的英文名稱、在你的 color 屬性後貼上就可以囉!

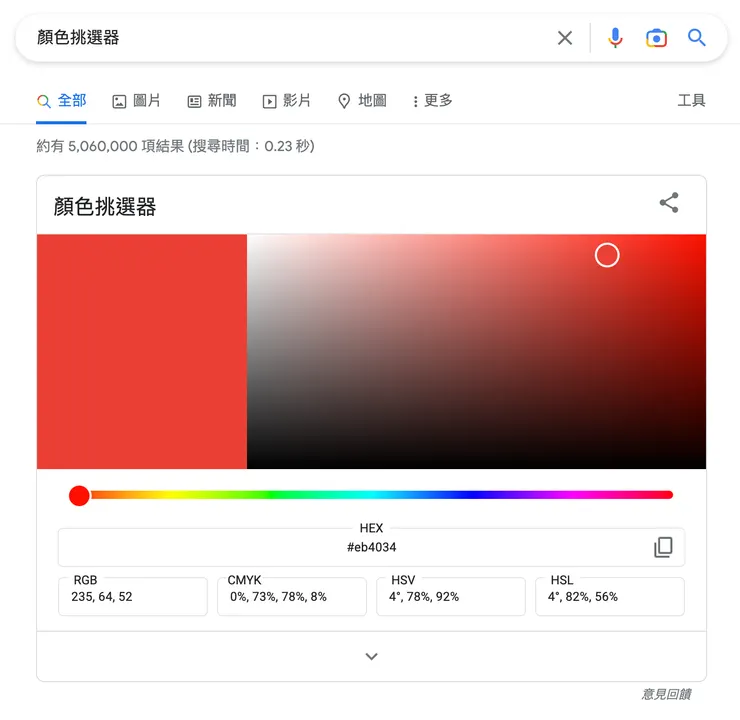

  • 如果你想用 HEX 色碼指定顏色:我也幫你準備好了!請你點開這個連結
選到喜歡的顏色後,就可以到 HEX 那個欄位複製色碼了。

下篇會再介紹 SPARKLINE 的直條圖給大家,敬請期待!
