創新時代的引擎：解密半導體產業

半導體產業是當今科技發展的重要推動力，其技術革新對我們的日常生活產生了深遠的影響，同時也在不斷支撐著未來科技的發展。從智能手機、個人電腦到人工智慧、自動駕駛等領域，半導體元件無處不在，成為現代社會進步的關鍵引擎。

人工智慧 (AI) 的機器學習及深度學習等複雜運算需要大量的計算資源，而高度集成的半導體元件能夠提供強大的運算能力，驅動人工智慧技術的不斷進步，從而影響了包括醫療診斷、金融風險評估、自然語言處理等領域。

隨著科技的不斷演進，半導體技術正處於一個創新的黃金時代，讓我們一同了解半導體的基本說明，以及它如何塑造著未來科技的無限可能性。

Maxence Pira on Unsplash

半導體材料，「半」導電性

半導體材料是半導體產業的核心，這些材料的導電性質介於導體 (高導電性) 與絕緣體 (高電阻性) 之間，在通電情況下表現出導電性，而在不通電的情況下恢復絕緣狀態，也由於這個特點，表示半導體可以控制電流的流動。

半導體材料可分為兩大類：元素半導體與化合物半導體。

元素半導體由單一元素組成，如矽 (Si) 與鍺 (Ge)，矽元素是其中最廣泛使用且重要的元素之一，由於矽可以從豐富的天然資源中提煉，且生產成本較低，使其成為主流半導體材料。

化合物半導體則由兩種或多種無機物化合而成，例如砷化鎵 (GaAs) 與碳化矽 (SiC)。化合物半導體具有特殊的性質，使其在特定領域中擁有廣泛應用，尤其在高頻、高功率與高溫電子元件方面表現出色。

半導體元件，微小的能量巨人

半導體元件是構成積體電路 (IC) 的基本單元，儘管它們微小卻強大，能夠控制電流並放大或縮小電子信號。這些微小元件，又可以分為兩類：主動元件及被動元件。

主動元件：根據電流流向可分為二極體與電晶體兩類。

• 二極體是一種單向電流元件，僅允許電流往一個方向流動，這使得二極體在許多應用中成為理想的整流器與開關元件。像是它們在交流轉直流電源供應器中用於轉換電源，將交流電轉換為直流電。
• 電晶體則是一種雙向電流元件，它擁有控制電流流動的能力，使得電晶體成為積體電路中的核心元件，能夠達到放大電子信號、開關及調整電流的功能。電晶體的廣泛應用涵蓋了從處理器到通訊設備，甚至到音訊放大器等領域。

被動元件：如電阻、電容與電感，這些被動元件雖然無法控制電流，卻在電路連接、過濾及儲存電荷等功能上發揮著重要作用。電阻用於限制電流流動，電容用於儲存電荷，而電感則用於儲存磁能。

歷代半導體比較，從矽到氧化鎵

隨著科技的不斷演進，半導體材料也在不斷地進化和創新，經歷了數代的半導體技術革命，讓我們來了解不同世代的半導體材料所帶來的優勢和特點：

第一代半導體：代表材料是矽 (Si) 及鍺 (Ge)。矽是最常見且重要的元素之一，因其廣泛存在於自然界，相對容易取得，生產成本也較為低廉。這些元素半導體主要應用於低電壓、低頻的電子元件，如中央處理器 (CPU)、圖形處理器 (GPU)、動態隨機存取記憶體 (DRAM) 等。

矽金屬 Source: Wikipedia

第二代半導體：代表材料是砷化鎵 (GaAs) 及磷化銦 (InP)。這些化合物半導體優點在於其高頻特性，適用於高頻率的電子元件，如無線電通訊、手機通訊、微波元件與雷射器等。然而生產這些化合物半導體的成本相對較高，限制了它們在某些領域的應用。

第三代半導體：代表材料包括碳化矽 (SiC) 及氮化鎵 (GaN)。這些材料擁有耐高溫特性，因此主要用於高頻、高功率及高溫電子元件的製造。舉例來說，它們被廣泛應用於車用電子、電源供應器、5G通訊等領域，為這些應用帶來更高效能與可靠性。

第四代半導體：代表材料則是氧化鎵 (Ga2O3)。氧化鎵同樣具有耐高溫特性，適用於高頻、高功率及高溫電子元件。它的應用範圍包括充電與電網供應系統、光感技術、車用電子等。隨著對高效能與高耐受度材料的需求增加，氧化鎵正成為未來科技領域的一大關鍵材料。

這些歷代半導體材料展示了半導體產業不斷尋求新材料、新技術的努力，每代技術的優勢與特點各具獨特性，適用於不同的應用領域。隨著科技的進步，新材料的開發與應用將繼續推動半導體產業向前。

半導體產業鏈：製造技術的協力

半導體產業的製造過程是一個高度精密且分工合作的系統，各個階段共同協力，確保半導體元件的高品質生產。半導體產業鏈由上游、中游與下游三個階段所組成，每個階段都扮演著不可或缺的角色。

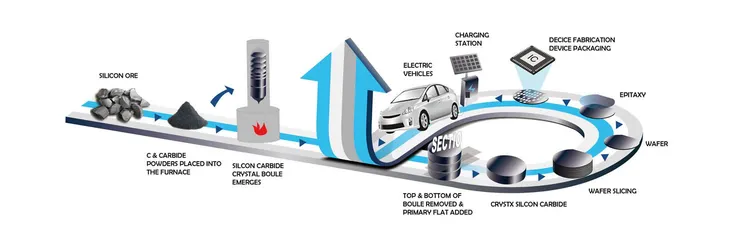

半導體產業流程 Source: 合晶

在上游階段，矽晶圓製造與 IC 設計是首要步驟。矽晶圓如環球晶、合晶，製造過程從矽晶棒開始，經過精煉、拉長後，被切割成薄片，形成晶圓片作為後續製程的基礎。同時，IC 設計如聯發科、聯詠，是根據不同用途設計電路圖的重要工作，這些設計圖將指導後續的製造過程，決定半導體元件的功能與性能。

中游階段涵蓋設備供應及 IC 製造。設備供應商像是 ASML、應材，負責提供製造所需的精密設備，確保半導體製造的高效率與準確性。而 IC 製造公司如台積電、聯電，則是承擔著製造的重責大任，根據上游設計圖，利用紫外光及光罩等技術，將電路圖蝕刻到晶圓片上，形成半導體元件的結構。

下游階段負責 IC 封測，廠商有日月光、矽品等。在封測過程中，將裸晶 (未封裝的半導體元件) 被封裝在塑膠或其他材質的外殼中，以保護元件並方便安裝。同時進行有效性測試，確保半導體元件的品質，測試每個半導體元件都符合規格且具有高穩定性。

三個階段間的緊密合作使半導體產業持續發展，讓半導體元件能夠以高品質、高效率的方式製造出來，並在各種應用中發揮其作用。

關鍵技術趨勢，引領未來科技的方向

半導體產業一直不斷追求技術突破與創新，以下是目前半導體技術的關鍵趨勢，它們將引領未來科技的發展：

1. 先進製程：半導體製程的不斷進步，推動著產業的發展，其中先進製程是指擴大晶圓面積尺寸或縮小晶片大小到一定技術領先的程度，可以提高生產效率並降低生產成本。根據摩爾定律，晶片上的電晶體數量每隔一段時間會翻一倍，這也表示每一代製程都能提供更多的運算能力。目前半導體產業正積極探索更小、更精密的製程，如 5 奈米、3 奈米甚至更小的製程，這將使得未來的晶片更加強大與高效。
2. 3D 封裝：隨著晶片製程的不斷進步，晶片變得更加微小且功能更強大，然而這也帶來了散熱與功耗等方面的挑戰，為了解決這些問題，半導體產業開始採用 3D 封裝技術。這種技術可以將多個晶片垂直堆疊在一個 IC 上，提供更高性能與功耗效率，這不僅節省了空間，還為未來高密度晶片的需求提供了解決方案。

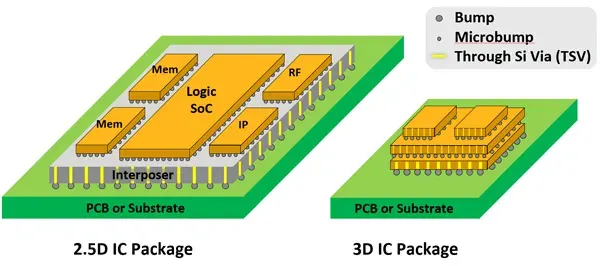

2.5D 與 3D 封裝 Source: ANSYS

3. 新半導體材料：除了製程的進步外，新型半導體材料的研發也是半導體產業關注的焦點，一些新興材料如碳化矽 (SiC)、氮化鎵 (GaN) 及氧化鎵 (Ga2O3) 等，具有優異的性能特點，可以提供更高效能與更低功耗。這些新材料被廣泛應用於高頻、高功率及高溫電子元件中，例如 5G 通訊、車用電子、電源供應器等領域，它們將成為未來科技的有力助推者，推動著新興科技的蓬勃發展。

未來應用領域，科技展望無限

半導體技術的不斷演進，為各個領域帶來了無限可能。以下是未來應用領域的一些亮點：

1. 人工智慧 (AI)：透過高效能的半導體元件，進行機器學習、深度學習等複雜運算，推動 AI 技術的發展，這將帶來更智能的影像辨識、語音識別、自然語言處理與智慧決策等應用，促進各行各業的數位轉型與自動化。
2. 5G 通訊：利用高頻通訊晶片及射頻前端模組，實現高速數據傳輸與低延遲通信，推動 5G 通訊的普及，促進更快速的網絡連接，支援大量數據傳輸，驅動著智慧城市、智慧製造等應用。
3. 虛擬實境 (VR) 與擴增實境 (AR)：半導體技術推動虛擬實境與擴增實境的沉浸式體驗，帶來更豐富的遊戲娛樂體驗，同時在教育、培訓及設計等領域發揮重要作用。
4. 自動駕駛技術與智慧交通系統：半導體元件透過高精度感測器與智能控制系統，自動駕駛技術提高道路安全性，並改變未來交通方式。
5. 物聯網 (IoT)：感測器、通訊模塊及低功耗微控制器等半導體技術推動物聯網的發展，連接各種設備、物品，實踐智慧家居、智慧城市、智慧農業等應用，提高生活品質與資源利用效率。
6. 醫療電子與生物技術：生物感測器、醫療影像設備等半導體技術應用於醫療領域，推動醫療診斷的精準性與個人化治療，促進醫療保健產業的發展。
7. 穿戴裝置：高度集成的半導體元件可製成輕便舒適的穿戴裝置，帶來更智能的智慧手錶、健康監測器等產品，改善人們的生活方式與健康管理。
8. 潔淨能源與節能技術：半導體技術應用於太陽能電池、風力發電系統及能源管理，推動潔淨能源的發展，幫助減少對傳統能源的依賴，達到永續能源發展。

延伸閱讀：
低碳投資新趨勢：00923、00922 台灣低碳 ETF 的市場潛力

半導體產業作為現代科技的基石，不斷推動著人類社會的進步發展。從過去的矽元素到現在的新形態化合物半導體材料，從單一晶圓製造到 3D 封裝技術，這一產業一直在不斷創新。智能手機成為我們身邊的智慧助手，人工智慧幫助我們解決複雜問題，半導體的發展一直引領著科技進步的潮流，半導體技術的發展促成了數位革命、通訊革命及智慧革命，讓我們的生活更加智能、便捷與連接，未來我們可以看見更多半導體技術帶來的科技奇蹟，為人類創造更美好的生活。
