在軟體工程領域，微服務架構已成為建構複雜、可擴展系統的重要方法。身為開發人員，理解微服務架構圖不僅是掌握系統設計的關鍵，也是最佳化和維護系統的必備技能。本文將詳細介紹微服務架構圖的基本概念、應用場景、創建想法以及繪製步驟，幫助開發人員更好地理解並應用此工具。
Ⅰ.什麼是微服務架構圖？

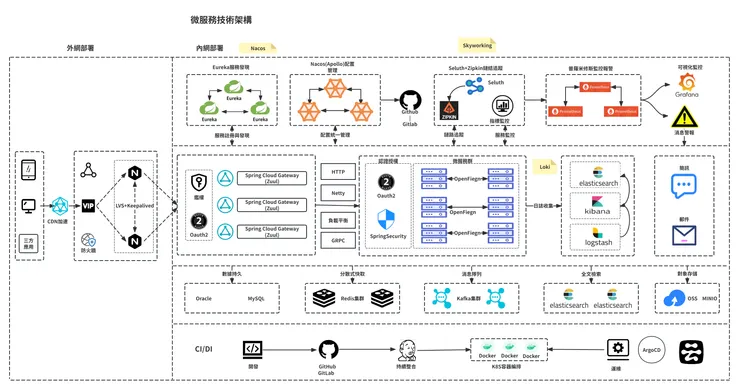

微服務架構圖是應用程式的圖形化表示，是架構圖中的一種，展示了微服務系統中各個元件及其互動關係。這些元件通常包括多個相互獨立和獨立部署的鬆散綁定服務，它們透過明確定義的API進行通訊。微服務架構圖透過視覺化的方式，幫助開發者理解系統結構、服務依賴關係和通訊方式，以便更好地設計和管理微服務系統。
Ⅱ.微服務架構圖的應用場景
微服務架構圖廣泛應用於需要高擴展性和高可用性的系統中，特別是在以下場景：
電商平台：如亞馬遜，透過微服務架構實現了靈活的擴展和高效的服務交付。
線上串流服務：如Netflix，透過微服務架構解決了擴展問題和服務中斷問題。
金融服務：透過微服務架構實現了複雜業務流程的高效管理和快速回應。
此外，微服務架構圖也用於展示服務的依賴關係，幫助團隊識別潛在的單點故障和效能瓶頸，從而優化系統設計。
Ⅲ.微服務架構的創建思路
在創建微服務架構時，開發人員應遵循以下思路：
確定服務：首先，先明確微服務架構需要哪些服務。每個服務都應具有明確定義的功能和目的，以確保系統的可維護性和可擴展性。
定義服務間關係：確定服務之間的互動和依賴關係，包括資料流、通訊協定和依賴管理。這些關係將直接影響系統的性能和穩定性。
設計API：為每個微服務設計清晰的API接口，以確保服務之間的通訊順暢且易於管理。
考慮安全性：微服務架構中可能包含敏感數據，因此應使用安全API進行保護，並符合相關監管機構的要求。
Ⅳ.微服務架構圖製作器
繪製微服務架構圖有多種工具可供選擇，包括線上工具、桌面軟體和手繪等。常見的工具有Visio， Lucidchart ，ProcessOn等，使用者可以依照需求挑選適合的微服務架構圖製作器。
對於初學者，建議使用ProcessOn ，這是一款專業免費繪圖的線上工具，支援線上繪製架構圖、流程圖、心智圖等，提供了豐富的模板和符號庫，有助於快速創建專業的微服務架構圖。
Ⅴ.如何製作微服務架構圖？
以ProcessOn為例，繪製微服務架構圖時，開發人員可以遵循以下步驟：
新建微服務架構圖：進入檔案頁，新建一個流程圖項目，或者你可以從範本庫中選擇一個合適的範本作為起點，以節省時間和精力。

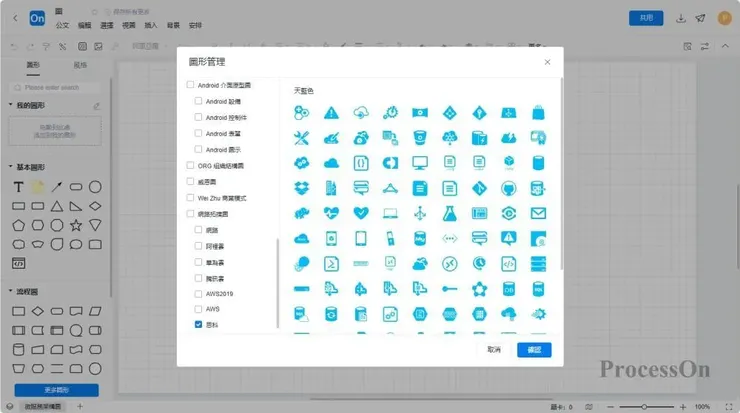

新增服務元件：點選左側符號庫下方的更多圖形，可依需求選擇流程圖，網路拓樸圖等元素，然後將各個微服務元件加入畫布。這些元件可能包括微服務、API閘道、服務登錄、負載平衡器等。

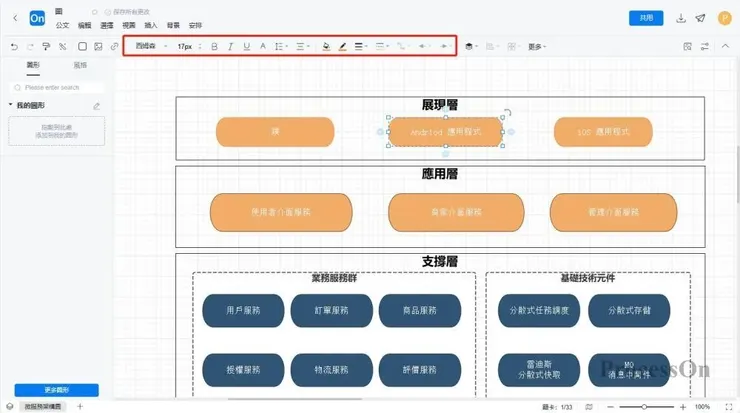

定義服務間關係：使用箭頭、其他連接線或容器等元素，在畫布上定義服務之間的互動和依賴關係。在箭頭旁邊標註依賴的具體內容，以便團隊更能理解系統結構。
新增註解和細節：在架構圖中添加註解和細節，以幫助解釋和澄清架構的各個方面。這包括服務的角色、功能、通訊協定和資料流等。
審查和優化：完成初步的架構圖後，進行審查和優化。檢查是否有遺漏的服務或依賴關係，並優化服務的組織結構和佈局，以提高可讀性。
保存和分享：最後，將繪製好的微服務架構圖保存到本地或雲端存儲，並分享給團隊成員或相關利益方。這有助於確保團隊對系統結構有共同的理解，並促進協作和溝通。
透過上述步驟，開發人員可以創造出清晰、專業的微服務架構圖，為系統的設計和維護提供強大支援。
Ⅵ.微服務架構圖模板

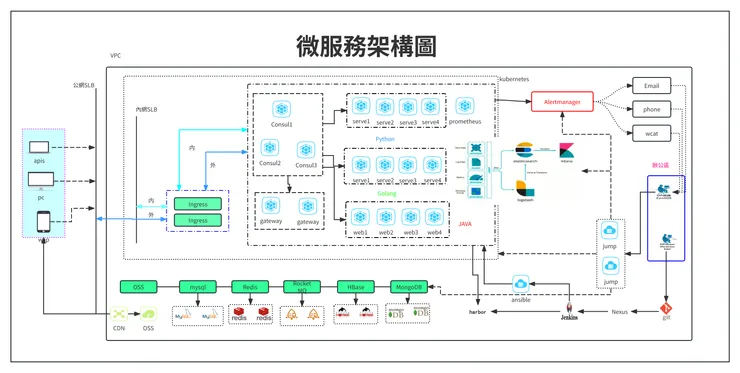

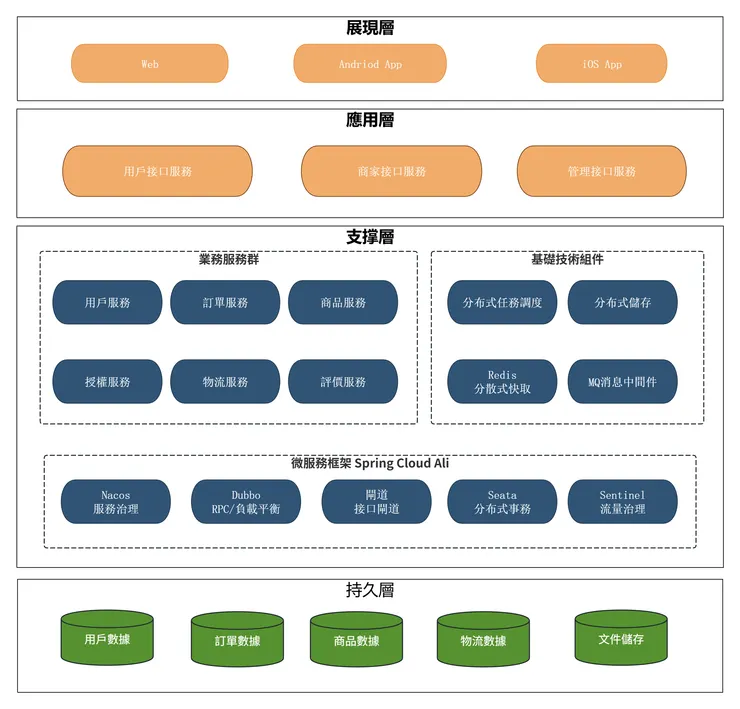

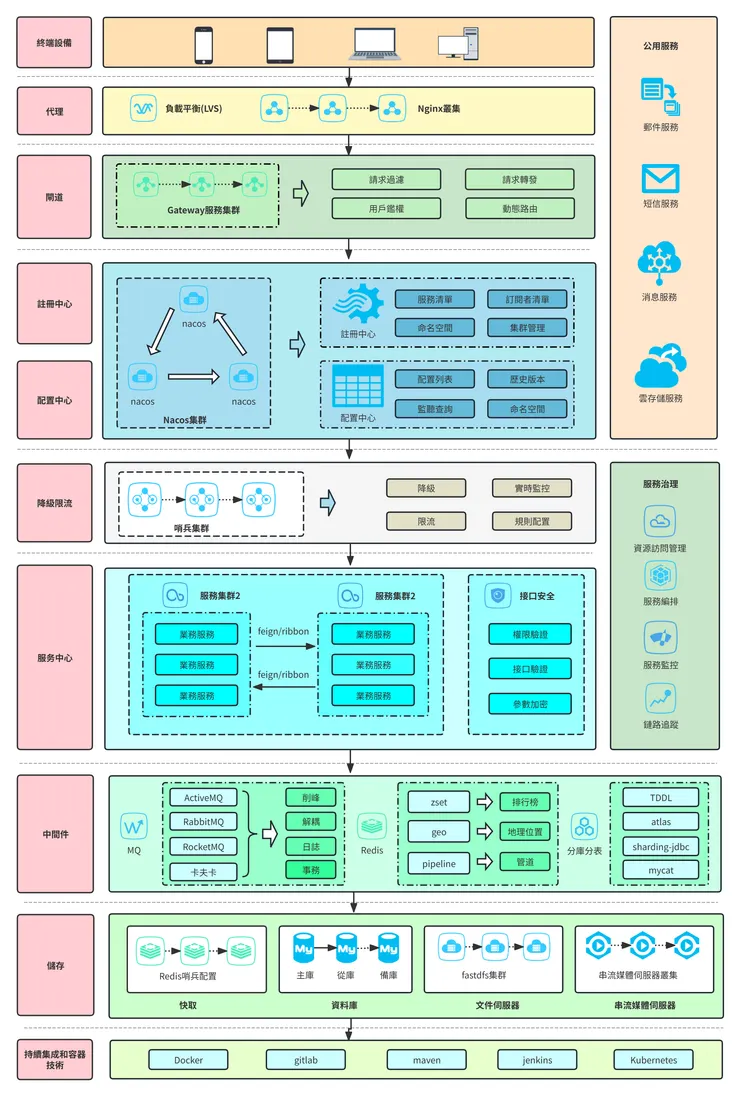

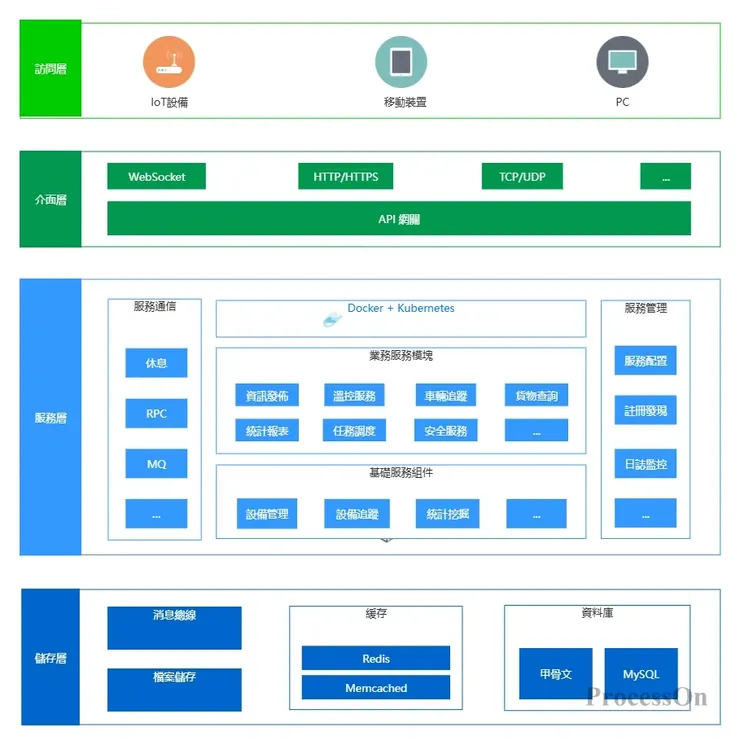

ProcessOn模板社群內包含許多業界豐富的微服務架構圖免費模板可供參考，同時支援複製使用，提高繪圖效率。以下是部分模板分享。
微服務架構圖透過視覺化方式展示了各個服務之間的邊界和互動關係，在微服務架構的設計階段，架構圖作為核心設計文檔，幫助開發人員清晰地理解每個服務的職責範圍，為開發人員提供了決策依據，同時清晰的微服務架構圖有助於新加入的開發人員快速了解專案結構和業務邏輯，降低專案的維護成本。
