在半導體設備的運作中，氣體與液體的精準流動是製程成功的關鍵。如果說管路是血管，那麼**閥門（Valve）**就是控制流量與方向的「瓣膜」。
最近不少新進工程師或是跨單位的朋友在詢問閥門的差異，今天我希望能給大家一些基礎介紹，帶大家快速認識機台最常見的四種閥件及其運作邏輯。🛠 一、 四大核心閥件解析
根據驅動方式與控制精度的不同，我們可以將閥件分為以下四大類：

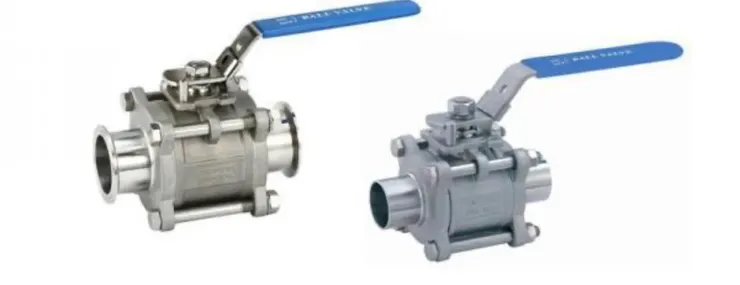

1. 手動閥 (Manual Valve)
- 運作方式：需人工旋轉或扳動手柄來切換開關。
- 應用場景：通常位於「廠務端特氣入口」或「Pump/水路前端」。
- 核心功能：主要用於年度保養（PM）或緊急維修時，手動切斷來源以確保作業安全。

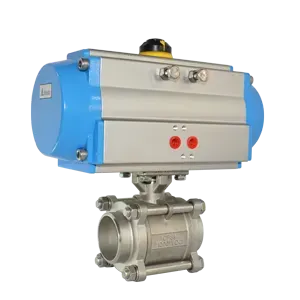

2. 氣動閥 (Pneumatic Valve)
- 運作方式：利用 CDA (潔淨乾燥空氣) 驅動。
- 特性：反應速度快，通常僅具備「全開 (Open)」或「全關 (Close)」兩種狀態。
- 應用場景：製程腔體（Chamber）的主進氣開關，或作為真空隔絕閥（Isolation Valve）。

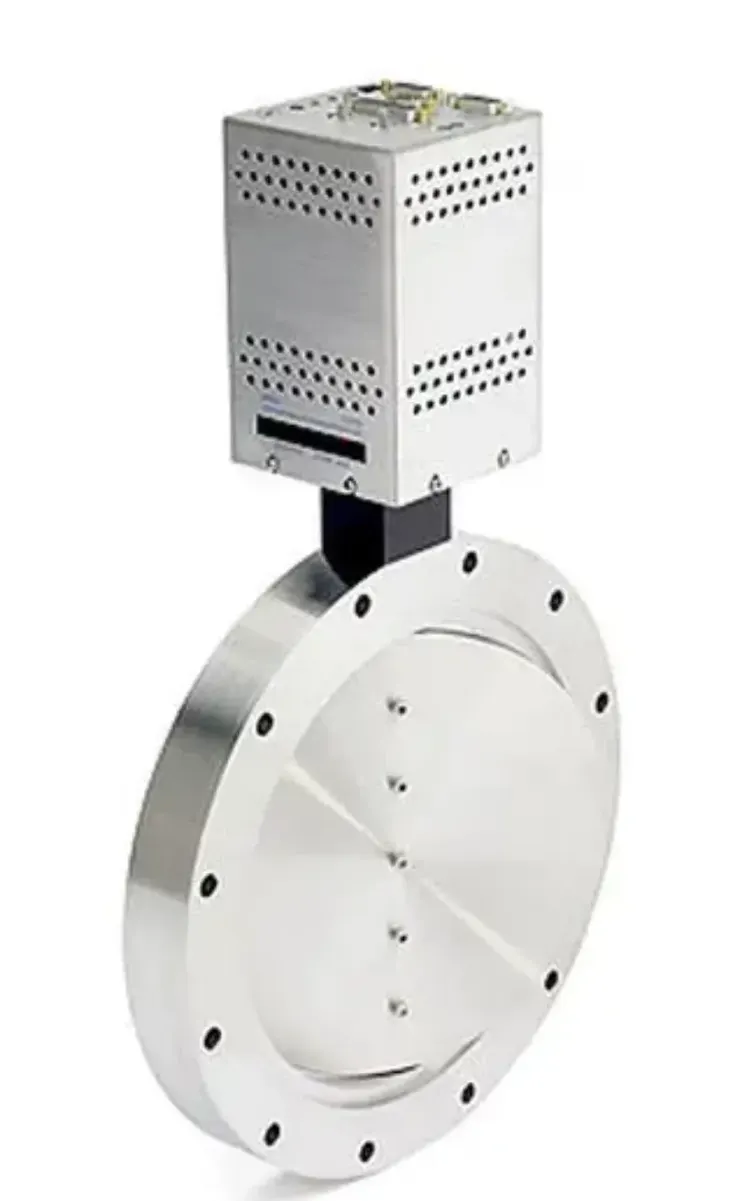

3. 電動閥 (Motorized Valve)
- 運作方式：透過馬達驅動，接收電路訊號調整閥門開合角度（如：0° ~ 90°）。
- 特性：具備高精度的位置回饋，能配合壓力感測器進行動態調整。
- 應用場景：腔體下方的壓力控制閥（APC Valve），藉由微調角度來精準控制製程所需的真空壓力。

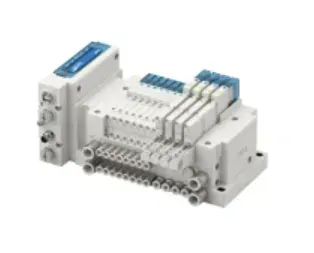

4. 電磁閥 (Solenoid Valve)
- 運作方式：利用電磁鐵控制內部銜鐵，切換氣路方向。
- 特性：它是氣動元件的「開關」。
- 關鍵邏輯：電磁閥接收控制系統（Controller）的電子訊號，進而決定是否放行 CDA 給氣動閥。沒有它，氣動閥就無法動起來。

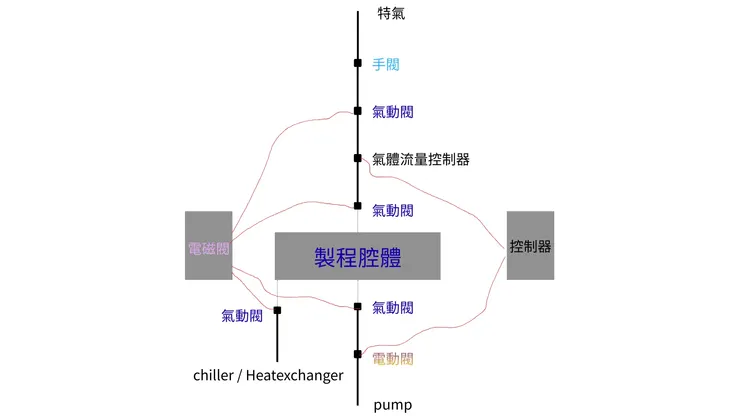

📍 二、 從流體佈置圖看「誰在哪裡？」
為了讓大家更有畫面感，我們從氣體進入到排出的流程來看：
- 特氣入口：首先經過手動閥，確保安全總控。
- 進氣路徑：訊號傳給電磁閥，電磁閥打開 CDA 氣路來驅動氣動閥，隨後氣體進入 MFC（氣體流量控制器） 進行精確配比。
- 製程腔體：氣體在腔體內反應。
- 排氣端：腔體下方的氣動閥決定是否與 Pump 連接；而電動閥則是不斷變換角度，像是幫腔體「控壓」。
💡 總結
了解閥件不只是為了認清零件，更是為了在故障排除（Troubleshooting）時，能快速判斷：「是訊號沒給（電磁閥/控制器問題），還是氣源不夠（CDA壓力問題），或者是閥門本體作動不良？」了解了整體架構的方向，甚至可以使用這些閥件來做為澄別問題的工具。
掌握了這些基礎，無論是與客戶對接還是跨部門溝通，都能更加精準到位！
