1️⃣ 基本概念
在晶片設計中，有些功能是 模擬 / 混合訊號 的，而不是單純的數位邏輯。這些功能很難自己從零設計，所以設計公司通常會向 IP 公司 授權（License）設計好的模組，然後直接整合到晶片裡。
- 授權 IP = 買現成的電路設計模組
- 目標：節省設計時間、降低風險、快速量產
2️⃣ ADC IP（Analog-to-Digital Converter）
功能
- 將模擬信號（電壓、電流）轉換成數位訊號
- 常用於感測器、音訊、射頻訊號、AI 加速器的高速輸入資料
舉例
- 音訊 ADC → 把麥克風輸入轉成數位資料
- 高速 ADC → AI ASIC 從 GPU / HBM / 神經網路輸入資料
💡 特點
- 高精度、高取樣率設計複雜
- 流片前必須驗證性能與功耗
3️⃣ PLL IP（Phase-Locked Loop）
功能
- 產生穩定時鐘信號，讓晶片內部各模組同步
- 可將外部時鐘倍頻、分頻，提供不同頻率給 CPU、GPU、AI 核心等
舉例
- 高速 ASIC → CPU 核心 2.5GHz，GPU 核心 1.8GHz，需要多個 PLL 生成對應時鐘
- ADC / DAC → 需要精準時鐘控制，減少 jitter（訊號抖動）
- 模擬設計複雜，錯誤容易影響晶片整體性能
- 通常採授權方式直接整合

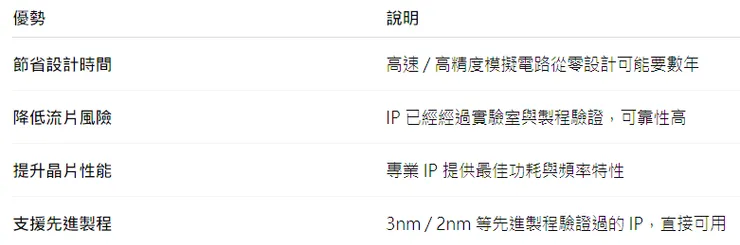

4️⃣ 授權 ADC / PLL IP 的意義
5️⃣ 舉例說明
假設你要做一顆 AI 加速晶片：
- CPU 控制單元 → 授權 RISC-V IP
- 外部高速介面 → 授權 PCIe IP
- 記憶體存取 → 授權 DDR IP
- 時鐘同步 → 授權 PLL IP
- AI 輸入資料 → 授權 ADC IP
- 自家 AI 核心 → 自行設計
- 組合 → 流片 → 量產
ADC / PLL IP 就像晶片的感官 + 心跳，沒有它，晶片無法穩定運作。
⚡ 小結
- ADC IP → 把外部模擬訊號轉成數位訊號
- PLL IP → 提供穩定、可調的時鐘訊號
- 授權方式 → 直接買成熟設計，整合到晶片
- 目標：節省設計時間、降低風險、確保晶片性能
