飛機內部構造解說

閱讀時間約 2 分鐘

一般旅客接觸到飛機,多只限於客艙內。一架飛機除了客艙以外,其他部分的構造又是如何 ?今天就要來揭曉。

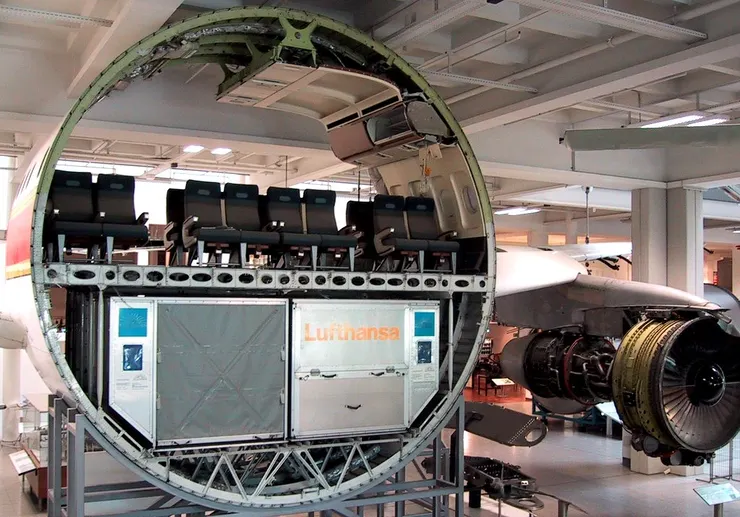

機身剖面通常是個接近圓形的形狀,上半部是客艙,下半部則是貨艙,中間以地板隔開。(如圖,以空巴的 A300 為例)

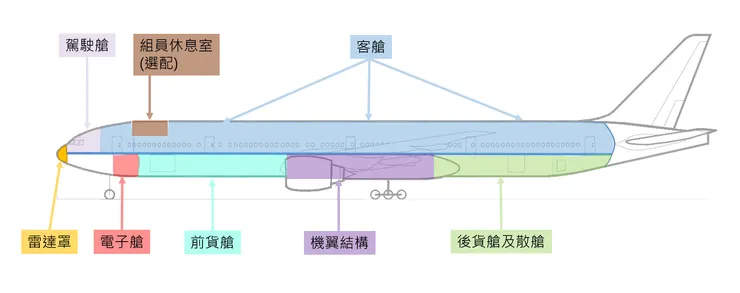

但從整個機身來看,各個區域卻不一樣。(下圖以波音 B777為例)

raw-image

最前方的圓錐體是雷達罩,裡面裝有氣象雷達及天線。

機艙上層部分,最前方是駕駛艙,飛行組員在此處操控飛機。而後方就是乘客所在的客艙。如果是全貨機,則客艙的部分則會改為“上貨艙”。

長程客機,為了符合法規對飛行組員的休息需求,會設置專用的組員休息區 (稱為Crew Bunk)。這部分通常會設置在客艙天花板上 (也有部分是設置在地板底下的貨艙區),當然會有樓梯上去,也會設置門鎖,避免乘客誤闖。除了飛行員外,有些航空公司也會為空服員設置休息室。


機艙下層部份主要是用於裝貨的貨艙。由於機翼結構在此處貫穿了中段機身,所以分成了 ”前貨艙” 及 “後貨艙”。後貨艙的後段,因為靠近機尾,機身漸縮,不適合裝載貨櫃,所以只用來裝散貨,稱為 “散艙”。

備註: 飛機的結構,比較像是機身搭在一體成形的機翼上,而不是 “兩片機翼插在機身上”。所以機翼通過的地方,機艙就會被分隔成兩段,許多大型軍用運輸機,為了讓貨艙不被阻斷,所以把機翼設計在機身上方 (高單翼)。

在前貨艙的前方,是飛機的 “電子艙”。因為接近駕駛艙,大部分的電子設備、電腦模組等,都集中裝在此處,也方便維修人員更換零件。可以說是整架飛機的大腦。

電子艙上、下方有個小門,可通到機外。上方有另個小門,可打開客艙地板進入客艙內。如此一來,維修人員可以用個小梯子,就由電子艙進入客艙,再到駕駛艙,不需使用空橋或扶梯車。

備註 : 地板上通往電子艙的洞,應該是不少空服員的痛吧 !
