使用巨量資料及類神經網路進行字元辨識的應用與訓練技巧

類神經網路應用在圖形辨識的時候，往往需要大量的資料來進行訓練；一方面，訓練完成所花的時間相當長；另一方面，也常常會在已訓練完成之後，再使用新的資料再「加強」訓練，用來擴展或改善類神經網路的辨識能力；因此，經常會將圖形資料「分批」來進行訓練。在圖形的辨識訓練教學案例上，紐約大學的手寫數字辨資料庫「MNIST」經常作為訓練的開放資料；透過「torchvision」也可以使用這個資料庫，作為訓練文字辨識類神經精神網路的使用。

• 下載字元辨識資料

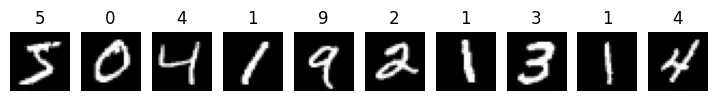

「MNIST」問題提供了7,0000 個手寫字元的灰階圖形資料，每個圖形由「28*28」的像素所組成；其中60,000 為訓練資料而10,000組則為測試資料；在這裡，我們將所有的圖形共分成 10 組字元目標，分別由「0」到「9」。可以先透過「torchvision」下載資料後，將前10個圖形資料及對映的字元列出。

import torchvision
from torchvision import datasets
from torchvision.transforms import ToTensor
train_data=datasets.MNIST(root="mnistdata",train=True,download=True,
                          transform=ToTensor(),target_transform=None)
test_data = torchvision.datasets.MNIST(root = 'mnistdata', train = False,download=True,
                                      transform=ToTensor())
print(train_data.train_data.size())
print(test_data.train_data.size())
#-----------
import matplotlib.pyplot as plt
fig=plt.figure(figsize=(9,9))
rows,cols=1,10
for i in range(rows*cols):
    fig.add_subplot(rows,cols,i+1)
    plt.imshow(train_data.train_data[i].numpy(),cmap='gray')
    plt.title('%i' % train_data.train_labels[i])
    plt.axis(False)
plt.show()

• 定義類神經網路

「MNIST」的資料可以使用多種方式來建立辨識機器，反饋類神經網路是其中之一。所以可以使用之前相同叢集類神經網路的方法來定義辨識模型；在這裡，參考紐約大學的作法，將中間層的節點數放大到 800。

import torch
from torch import nn
#-----------------------
# creat neural network class
class classNeural(nn.Module):
    def __init__(self,n_input,n_hidden,n_output):
        super().__init__()
        self.n_input=n_input
        self.n_hidden=n_hidden
        self.n_output=n_output
        #--------
        self.layer1=nn.Linear(n_input,n_hidden)
        self.layer2=nn.Linear(n_hidden,n_output)
        self.active=nn.Sigmoid()
        #--------
    def forward(self,x):
        x=self.active(self.layer1(x))
        return self.layer2(x)

#------------
# set clustering neural networks
cluster_neurals=[]
for i in range(nType):
    torch.manual_seed(13)
    cluster_neurals.append(classNeural(28*28,800,1))

• 執行迴圈指標工具安裝

因為大量圖形資料的處理往往需要耗費相當多的時間。為了避免在執行過程當中，終端螢幕或 iPad 上沒有任何反應，不知道執行進度而造成人為錯誤；因此，我會安裝一個好用的進度指標小工具「tqdm」來防呆；「tqdm」指的是「taqaddum」也就是阿拉伯語的「進度」的意思，它是一個相當好用的小工具可以使用在觀察程式執行進度。 我們可以在終端機環境上先安裝這個程式庫, 方便在程式執行的時候觀察訓練的進度.

pip install tqdm

• 準備分批訓練的資料

由於「MNIST」提供的圖形資料量相當地大，為了增加類神經網路調整權重值的速度，同時進一步加速訓練的收歛；在訓練時，我們可以不必一開始就全部作為訓練之用；可以將資料進行「分批」，再進行訓練。PyTorch 提供了「DataLoader」類別方法來協助訓練資料的分批作業；我們將所有的訓練資料每100筆作為一批。

from torch.utils.data import DataLoader
#-------------
trainDataLoader = DataLoader(train_data.data,batch_size=100,shuffle=False)
trainLabelLoader = DataLoader(train_data.targets,batch_size=100,shuffle=False)
#------------
batchTraindata=iter(trainDataLoader)
batchLabel=iter(trainLabelLoader)
#------------
nType=len(train_data.classes)
nBatch=len(batchTraindata)
print('batch count:', nBatch)

• 進行訓練

叢集類神經網路訓練的方法與之前的文章相同；所不同的是採用不過分批訓練作法，將每一批 (100筆資料) 先進行訓練，之後再換下一批資料來訓練；為了避免類神經網路過於「僵固」而不易訓練，每一批的訓練疊代次數會大量減少；在這裏我們每批訓練的疊代次數僅使用 5 次；再透過多批的資料訓練來趨近訓練目標。

from tqdm import tqdm

device=torch.device('cpu')
if(torch.cuda.is_available()):
    device=torch.device('cuda')
#—————————————
nBatch=200
nEpoche=5
for ptBatch in tqdm(range(nBatch)):
    Labels=next(batchLabel)
    Images=next(batchTraindata)
    #------------
    Pixels=Images.flatten(start_dim=1,end_dim=2)
    nData,nPixel=Pixels.shape
    X_train=((Pixels-255/2.0)/(255)).to(device)
    # set clustering targets
    cluster_y_train=np.zeros((nType,nData,1))
    for i in range(nData):
        cluster_y_train[Labels[i],i,0]=1.0
    cluster_Y_train=torch.tensor(cluster_y_train.astype('float32')).to(device)
    #-------------
    # training clustering neural network
    for ptType in range(nType):
        Y_train=cluster_Y_train[ptType]
        imgNeural=cluster_neurals[ptType]
        imgNeural.to(device)
        optimizer=torch.optim.AdamW(imgNeural.parameters(),lr=0.01)
        loss_fn=nn.MSELoss() # MSE

        for epoche in range(nEpoche):
            imgNeural.train()
            Y_pred=imgNeural(X_train)
            loss=loss_fn(Y_pred,Y_train)
            optimizer.zero_grad()
            loss.backward()
            optimizer.step()

        imgNeural.to('cpu')
        cluster_neurals[ptType].load_state_dict(imgNeural.state_dict())

• 觀察訓練結果

訓練完之後，可以同樣地使用前10 組圖形資料來看看訓練的結果。

def clusterPrediction(cluster_neurals,PixelInput,device):
    nData,nPixel=PixelInput.shape
    y_pred=np.zeros(nData).astype('int')
    for ptType in range(nType):
        imgNeural=cluster_neurals[ptType]
        imgNeural.to(device).eval()
        with torch.inference_mode():
            Y_output=imgNeural(PixelInput)
        y_output=np.round(Y_output.squeeze(dim=1).to('cpu').numpy()).astype('int')

        ix=np.where(y_output==1)
        y_pred[ix]=ptType
    return y_pred
#———————
import random

fig=plt.figure(figsize=(9,9))
rows,cols=1,10
for ix in range(rows*cols):
    #---------- handle input tensor
    ImgInput=(train_data.data[ix]-255/2.0)/255
    PixelInput=ImgInput.flatten().unsqueeze(dim=0).to(device)
    #---------- neural network prediction
    labelPred=clusterPrediction(cluster_neurals,PixelInput,device)
    #---------- transfer output into label text
    titlePred=train_data.classes[int(labelPred)]
    titleTarget=train_data.classes[test_data.targets[ix]]
    #---------- plot
    fig.add_subplot(rows,cols,ix+1)
    plt.imshow(ImgInput.to('cpu'),cmap='gray')

    plt.title(titlePred[0])
    plt.axis(False)
plt.show()

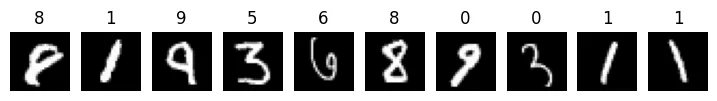

同樣地，也可以使用隨機的測試資料來觀察訓練的結果。

fig=plt.figure(figsize=(9,9))
rows,cols=1,10
random.seed(12)

for i in range(rows*cols):
    ix=random.randint(0,500)
    #---------- handle input tensor
    ImgInput=(test_data.data[ix]-255/2.0)/255
    PixelInput=ImgInput.flatten().unsqueeze(dim=0).to(device)
    #---------- neural network prediction
    labelPred=clusterPrediction(cluster_neurals,PixelInput,device)
    #---------- transfer output into label text
    titlePred=test_data.classes[int(labelPred)]
    titleTarget=test_data.classes[test_data.targets[ix]]
    #---------- plot
    fig.add_subplot(rows,cols,i+1)
    plt.imshow(ImgInput.to('cpu'),cmap='gray')

    plt.title(titlePred[0])
    plt.axis(False)
plt.show()

• 小結

手寫圖形資料有相當程度的主觀性及不確定性；在實際應用上，車牌辨識或印刷體文字的圖形辨識相對一致而更容易執行，準確性也更高。另一方面，由於圖形辨識在實際應用時，會有不斷出現新的圖形資料；透過「分批」訓練的手法，可以在不需要重新訓練的前提下，不斷地更新類神經網路的辨識，達到「不斷學習」的效果。
