使用叢集類神經網路進行圖形影像分類

透過「數值化分類目標」的方法可以用來將影像分類，不過如果分類目標較多而且彼此之間並沒有相互關聯性，那麼這樣的方法有可能在訓練的時候遇到無法收歛的瓶頸。因此，有時候也可以利用多個類神網路建立叢集，來進行影像分類；透過單一化訓練目標來加速訓練收歛。

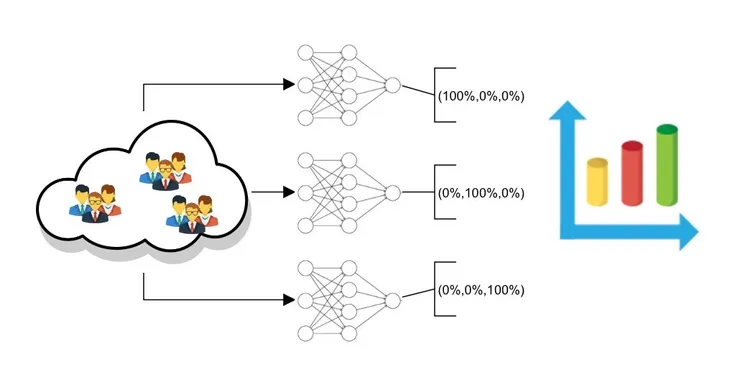

使用叢集類神經網路來進行分類

• 下載分類問題資料

在這裏我們使用「Fashion-MNIST」作為分類問題的例子；所以還是先透過「torchvision」下載所需要的資料。

#-----------
import torchvision
from torchvision import datasets
from torchvision.transforms import ToTensor
import numpy as np

train_data=datasets.FashionMNIST(root="data",
                                train=True,
                                download=True,
                                transform=ToTensor(),
                                target_transform=None)
test_data=datasets.FashionMNIST(root="data",
                               train=False,
                               download=True,
                               transform=ToTensor())

• 建立類神經網路類別

同樣地還是使用反饋類神經網路來進行分類，首先建立類神經網路的類別。

import torch
from torch import nn
#-----------------------
# creat neural network class
class classNeural(nn.Module):
    def __init__(self,n_input,n_hidden,n_output):
        super().__init__()
        self.n_input=n_input
        self.n_hidden=n_hidden
        self.n_output=n_output
        #--------
        self.layer1=nn.Linear(n_input,n_hidden)
        self.layer2=nn.Linear(n_hidden,n_output)
        self.active=nn.Sigmoid()
        #--------
    def forward(self,x):
        x=self.active(self.layer1(x))
        return self.layer2(x)

• 建立分類問題資料

我們使用「Fashion-MNIST」的前16筆圖形資料來建立叢集類神經網路模型。在輸入圖形資料的處理上並沒有改變，還是原來的 16 組 28*28 畫素的圖形資料。

#-------------
device=torch.device('cpu')
if(torch.cuda.is_available()):
    device=torch.device('cuda')
#------------
Images=train_data.data[0:16]
Labels=train_data.targets[0:16]
nType=len(train_data.classes)
#------------
Pixels=Images.flatten(start_dim=1,end_dim=2)
nData,nPixel=Pixels.shape
X_train=((Pixels-255/2.0)/(255)).to(device)

• 叢集資料及類神經網路建立

在目標資料變數「cluster_y_train」上，必須要對映到分類目標；因為「Fashion-MNIST」總共有10的分類目標，所以要創建 10 組目標值，而且在依照分類目標的順序，將目標值設為 1，其他則為 0。

另外，利用 python 的物件序列方式，建立 10 個類神經網路「classNeural ()」所組成的叢集物件「cluster_neurals」；要特別注意的是，因為叢集物件是物件序列的形態，所以它的運算只能在「cpu」上進行；但是序列內的類神經網路物件，是由「PyTorch」所建立，因此它可以放在「gpu」來運算。

#------------
# set clustering targets
cluster_y_train=np.zeros((nType,nData,1))
for i in range(nData):
    ix=Labels[i]
    cluster_y_train[ix,i,0]=1.0
cluster_Y_train=torch.tensor(cluster_y_train.astype('float32')).to(device)
#------------
# set clustering neural networks
cluster_neurals=[]
for i in range(nType):
    torch.manual_seed(13)
    cluster_neurals.append(classNeural(28*28,10,1))

• 安裝程式進度工具

因此叢集類神經網路的訓練包含多個類神經網路的運算，訓練過程當中沒有輸出畫面，可能造成一些錯誤判斷；因此訓練迴圈過程中，可以先安裝一個簡單好用的「tqdm」程式庫來即時回映訓練進度。

pip install tqdm

• 叢集類神經網路訓練

因為總共有 10 組分類目標以及 10 個類神經網路；因此，依序每個類神網路放入「gpu」進行訓練迴圈執行；各別類神類網路訓練完之後，透過「load_state_dict()」函數將訓練好的類神經網路的權重，在「cpu」上存回叢集類神經網路物件序列「cluster_neurals」。

from tqdm import tqdm
#-------------
# training neural network
for ptType in tqdm(range(nType)):
    Y_train=cluster_Y_train[ptType]
    imgNeural=cluster_neurals[ptType]
    imgNeural.to(device)
    optimizer=torch.optim.AdamW(imgNeural.parameters(),lr=0.01)
    loss_fn=nn.MSELoss() # MSE

    for epoche in range(100):
        imgNeural.train()
        Y_pred=imgNeural(X_train)
        loss=loss_fn(Y_pred,Y_train)
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()

    imgNeural.to('cpu')
    cluster_neurals[ptType].load_state_dict(imgNeural.state_dict())

• 叢集類神經網路預測

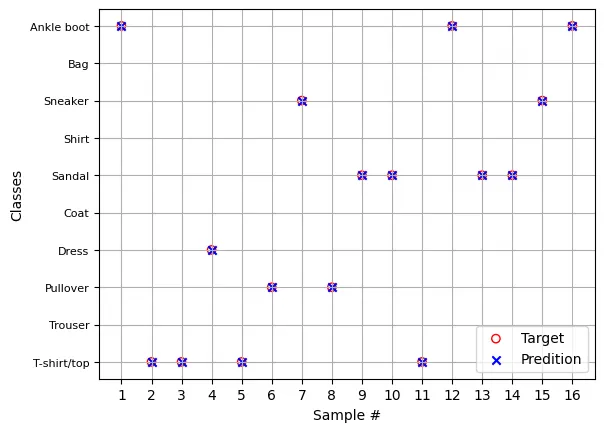

業集類神經網路訓練之後的結果，可以想成是各個分類的機率；因此可以透過「round()」函數來轉換成整數；列出來之後可以看到在 16 筆圖形資料，各個被分類到的目標類別的「布林值」；再利用「where()」函數找到目標位置，整合成預測結果；最後可以看到，預測的分類結果跟目標分類項目值完全一致。

import numpy as np
#------------
# predition
y_pred=np.zeros(nData).astype('int')
for ptType in range(nType):
    imgNeural=cluster_neurals[ptType]
    imgNeural.to(device).eval()
    with torch.inference_mode():
        Y_output=imgNeural(X_train)
    y_output=np.round(Y_output.squeeze(dim=1).to('cpu').numpy()).astype('int')
    print('cluster #',(ptType+1),':',y_output)
    ix=np.where(y_output==1)
    y_pred[ix]=ptType

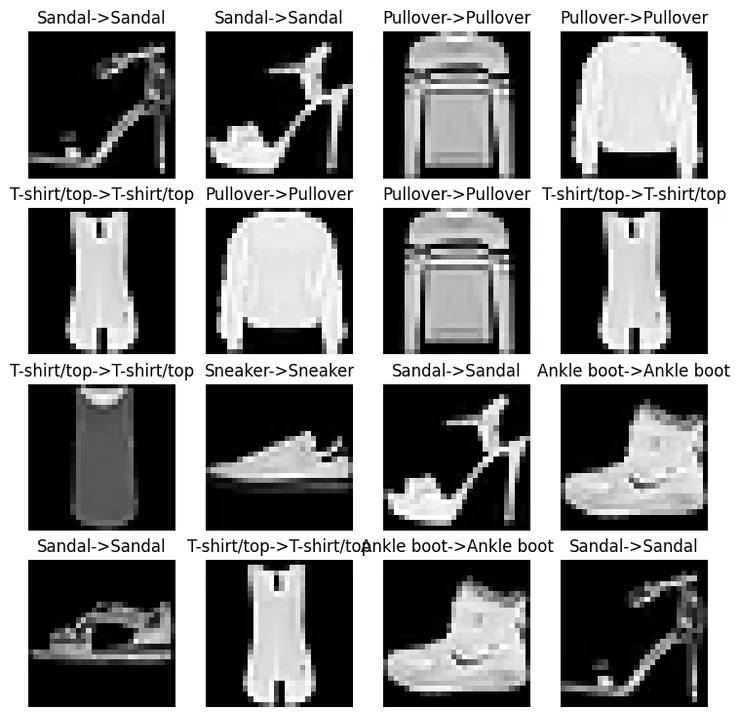

同樣地隨機選擇影像來進行測試，也可以得到一樣的結果。

def clusterPrediction(cluster_neurals,PixelInput,device):
    nData,nPixel=PixelInput.shape
    y_pred=np.zeros(nData).astype('int')
    for ptType in range(nType):
        imgNeural=cluster_neurals[ptType]
        imgNeural.to(device).eval()
        with torch.inference_mode():
            Y_output=imgNeural(PixelInput)
        y_output=np.round(Y_output.squeeze(dim=1).to('cpu').numpy()).astype('int')
        ix=np.where(y_output==1)
        y_pred[ix]=ptType
    return y_pred
#-------------
import random

random.seed(13)
fig=plt.figure(figsize=(9,9))
rows,cols=4,4
for i in range(rows*cols):
    ix=random.randint(0,15)
    #---------- handle input tensor
    ImgInput=(train_data.data[ix]-255/2.0)/255
    PixelInput=ImgInput.flatten().unsqueeze(dim=0).to(device)
    #---------- neural network prediction
    labelPred=clusterPrediction(cluster_neurals,PixelInput,device)
    #---------- transfer output into label text
    titlePred=train_data.classes[int(labelPred)]
    titleTarget=train_data.classes[train_data.targets[ix]]
    #---------- plot
    fig.add_subplot(rows,cols,i+1)
    plt.imshow(ImgInput.to('cpu'),cmap='gray')
    strTitle=titleTarget+'->'+titlePred
    plt.title(strTitle)
    plt.axis(False)
plt.show()
