1. 前言
在「用 Pspice 建構具誤差模型的直流電源：掌握 Monte Carlo 模擬與電路容差分布」一文中，介紹了如何在 PSpice 中進行 Monte Carlo 模擬。本文將進一步說明 Monte Carlo 分析中可能出現的錯誤及其排除方法。錯誤包括 ERROR(ORPROBE-3122) 與 ERROR(ORPROBE-3240)。
2. 錯誤碼及解決方法
2.1 ERROR(ORPROBE-3122)

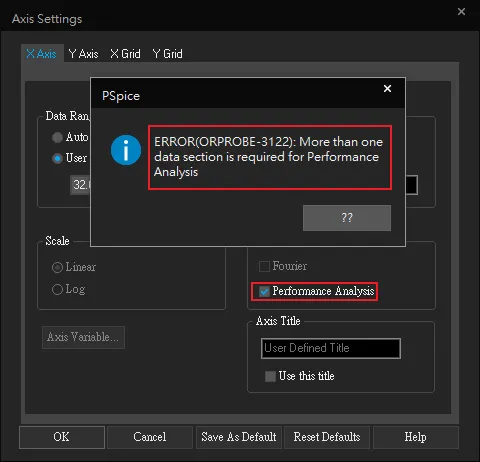

現象與訊息內容：在 Simulation Result 視窗的 Axis Settings 中勾選 Performance Analysis，出現了以下訊息：
ERROR(ORPROBE-3122): More than one data section is required for Performance Analysis
錯誤原因：通常發生於專案中未執行 Monte Carlo 模擬或未勾選 Simulation Settings 中的 Monte Carlo/Worst Case 選項，導致模擬結果僅有一個資料區段（data section）。
解決方法：在 Capture 的 Simulation Settings 中勾選 Monte Carlo/Worst Case，並至少執行一次模擬（Pspice > Run）。
2.2 ERROR(ORPROBE-3240)

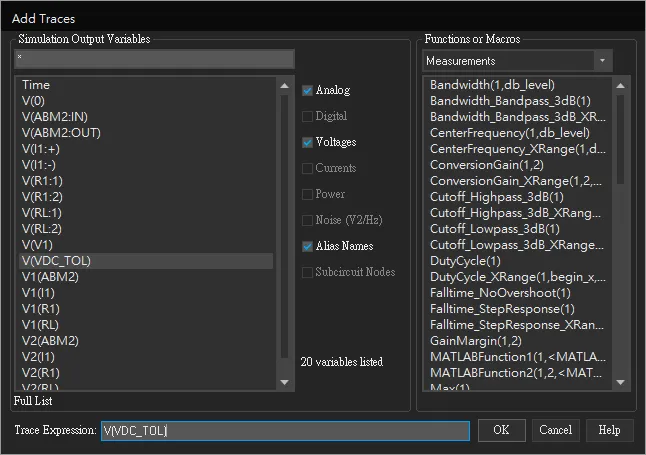

現象與訊息內容：「用 Pspice 建構具誤差模型的直流電源：掌握 Monte Carlo 模擬與電路容差分布」一文提及的電路進行 Monte Carlo 模擬後，在直方圖增加 Trace 時，在 Trace Expressions 欄位輸入 V(VDC_TOL) 得到的錯誤訊息如下：

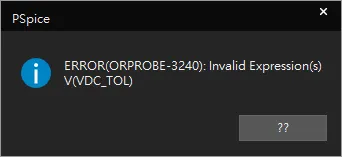

ERROR(ORPROBE-3240): Invalid Expression(s) V(VDC_TOL)
這表示 V(VDC_TOL) 為無效的表達式。
錯誤原因：此訊息表示該值非唯一，無法用於統計分析。直方圖統計分析需要利用每一次的 Monte Carlo 模擬後的唯一值，而不可為時變的值。
解決方法：在 Trace Expression 欄位輸入PSpice內建的 Measurement 函數，如Max((V(VDC_TOL))。這是對每一次的 Monte Carlo 模擬後的 VDC_TOL 訊號取最大值，讓時變 VDC_TOL 訊號成為一個唯一值。若執行了 100 次的 Monte Carlo 分析，利用表達式 Max(V(VDC_TOL)) 計算出 100 個 VDC_TOL 訊號的最大值。直方圖的作用是將這 100 個最大值以分佈圖的方式呈現。
3. 補充資料
PSpice 提供眾多的內建測量函數（Measurement）可供選擇，這些測量函數回傳一個唯一值。更多的測量函數使用說明，請參考 PSpice User Guide（位於 Cadence 安裝目錄底下的 \doc\pspug）的第 18 章 Measurement expressions 或搜尋「Measurement definitions included in PSpice」。

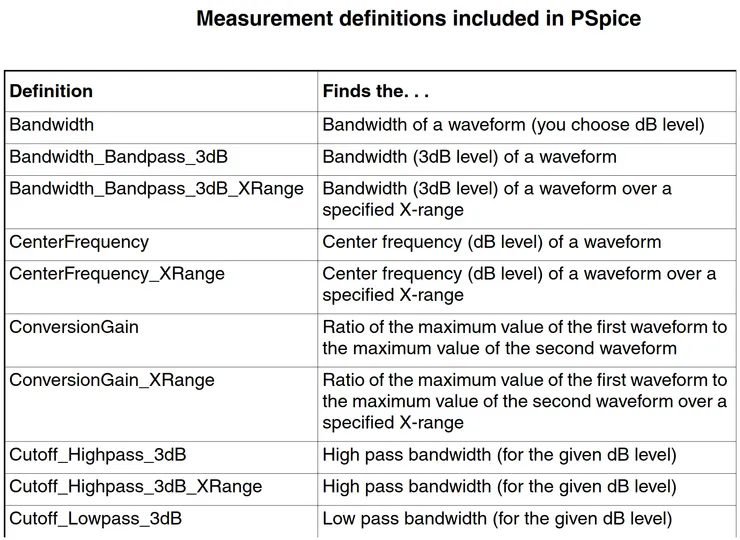

圖：PSpice 內建的量測函數的定義（資料來源：Cadence 官方說明文件 pspug）
3. 總結
這篇內容針對 PSpice 中執行 Monte Carlo 模擬時可能遇到的錯誤進行說明，重點在於 ERROR(ORPROBE-3122) 與 ERROR(ORPROBE-3240) 的成因與排除方式。
