後搖臂&引擎吊架

更新於 發佈於 閱讀時間約 2 分鐘

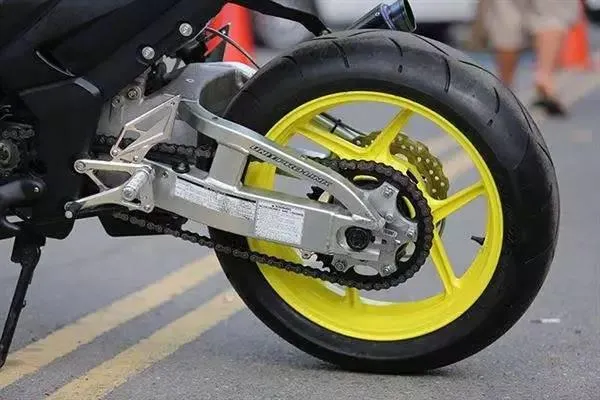

後搖臂

後輪、避震與車架連接的重要角色
  • 大部分後搖臂都採鏈條傳動
  • 優點:動力損耗小,維修成本低,絕大多數環境下都可以正常工作
  • 缺點:需要經常維護保養,每隔一段時間需要調整鏈條鬆緊度

圓管式後搖臂

  • 製造原料密度不夠,達不到良好的支撐能力,後減震需要安裝在貼近車輪軸位置,分配圓管後搖臂的作用力
  • 兩側減震達不到精密調校,導致車身受力不均勻,無法保證後輪穩定性

方管式後搖臂

  • 改變後減震位置,從原來的雙尾置後減震變為中央減震
  • 避免車身左右傾斜現象,同時減震的安裝方向也有更多種方式
  • 再精密仍存在縫隙間隔

方管式後搖臂2.0版本(跑車專用)

  • 原有的方管上疊加方管,使搖臂形成三角形的結構
  • 更均勻的分配抗壓力,保證車身穩定

上三角形搖臂(排量、馬力大用)

  • 密度更強,但是為了給鏈條留出工作空間,上樑進行削薄處理
  • 沒有考慮到金屬材質可以承受足夠的拉伸力,面對激烈駕駛時,抗壓力還是稍有不足

下三角形搖臂(成本高,常用於比賽)

  • 必須抬高搖臂中軸,不抬高對力傳遞將會造成影響
  • 其餘零件設計位置都要與其相妥協
  • 現今時代對抗壓力和拉伸力功效最好的設計結構

鷗翼式後搖臂(民用後搖臂結構形式)

  • 整體強度、支撐力、抗壓力等等均超過上三角搖臂
  • 比下三角搖臂總體有一定差距,但是不用升高搖臂中軸
  • 綜合路況(山路、公路、賽道等)的首選

單搖臂

  • 選材用料和設計層面,成本均高出雙搖臂
  • 對車輛操控和靈活性有不小提升

引擎吊架

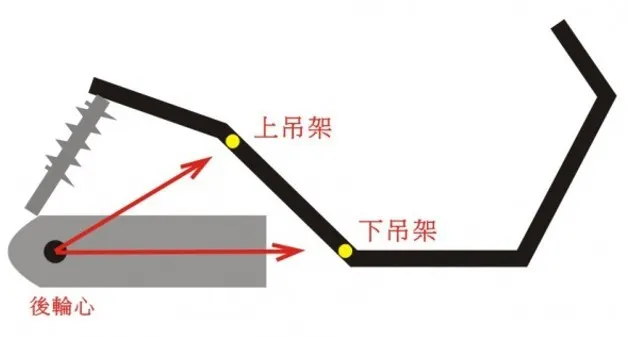

市售速可達引擎吊架分兩類:上吊架下吊架
紅色箭頭為引擎力量輸出的方向(Photo Credits)
上吊架
  • 上吊架作用力則是X度角朝前上
  • 引擎作用力卻沒全部轉變成向前的力量部份力量耗損在向上挺舉
  • 引擎動力耗損在車身向上挺舉
起步摧油門時車主會感覺到上浮的感覺;
油門快速摧放更是會明顯上下跳動。

下吊架

  • 作用力是呈現水平向前
  • 下吊架即使載重,引擎作用力一樣向前
