進氣感知器（進氣流量計）

Patrick.Wong-avatar-img
Patrick.Wong
發佈於成長道上的同路人：動力機械＆商業思維訓練
更新 發佈閱讀 1 分鐘
raw-image

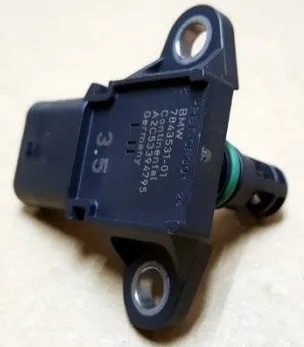

  • 通常位於空氣濾清器後方的進氣導管上，用來測量進氣量的感知器
  • 為了讓引擎燃燒更完全，引擎必須藉著進氣感知器來得知進氣量
  • 藉著引擎控制模組(ECU)的計算，而給予引擎正確的噴油量
  • 進氣感知器得知進氣量方式：
機械式感知器（如翼板式）
  1. 當空氣流過時會推動翼板，由其位移量來計算空氣流量
熱線式感知器
  1. 當空氣流過一個高溫熱線式，將熱線熱量帶走，流速越大帶走的熱量越多，使得維持熱線發熱的電流產生變化，藉由電流的變化量，可得知空器的流量。
  2. 熱線式進氣感知器的準確性較高，但是也較為昂貴
壓力式感知器
  1. 通常裝設於進氣歧管上，藉由歧管的壓力(真空度)來計算空氣流量
