#3. Substrate載板設計
閱讀時間約 1 分鐘
簡單一句話回顧substrate 的定位：
他是一塊「轉接板」並將小點轉換成大點位，也就是說substrate 注重的點在於「Z軸的流量」。
Z軸各位有概念嗎？你們家馬桶有沒有回堵過🚽？有的話那就是向下（Z軸）的流量不好（有回堵過的體會可能比較深🤣
沒有圖😂有的話太噁心
因此呢～在那麼一塊小小的板子（厚度也才1.15mm附近）要轉換完成還真需要仔細設計，每顆substrate 上的PAD（點位）都有各自功能，因此設計上也需要不同設計手段！
三組常見的類型分析給各位：
- Power：字面意思也能猜到是「能量」，代表說這些點位負責供應較大的電壓電流，power 的流通順暢攸關晶片供應能量
穩定與否。 - IO：訊號線，你想要控制螢幕開關會怎麼做呢？按開關機那顆按鈕嘛～IO可以想成很多需要控制的功能，因此會是最難設計的！
- GND：有沒有沒過運轉中的電器然後感覺麻麻的😂？那就是漏電啦！（沒做好接地），所以ㄋ讓大家都有個相同的參考點位也是至關重要的❗️確保訊號品質相同。

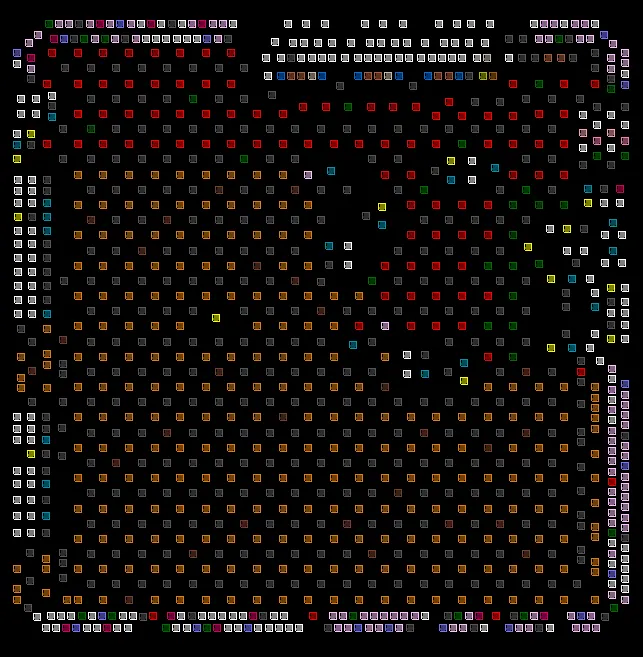

推理看看？🥸這三種類型的點位會安排在什麼地方呢！
往下滑沒有提示哦😬
