【COMSOL Multiphysics】解決三維模型維度不均勻網格的方案

更新於 發佈於 閱讀時間約 1 分鐘
問題:三維模型中尺度差異過大

模型在平面(x-y plane)上的尺寸為毫米等級,而縱向(z-axis)的膜厚為奈米等級,導致不同維度之間的尺度比例過大,在劃分網格(Mesh)時差異過大,導致計算資源使用效率降低。

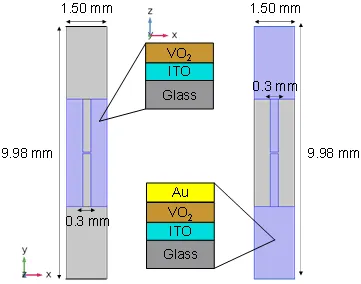

Fig.1 平面建模示意圖

Fig.1 平面建模示意圖



解決方法:Layered Material Stack 功能(僅COMSOL 5.5版後)

為解決尺度差異過大的問題,採用等效平面建模方法,以更好地支持多層材料結構的模擬。利用COMSOL中的「Layered Material Stack」功能設定多層材料,尤其適用於具有重複週期排列的膜堆結構或多個區域組成的情況,各區域的材料參數可獨立設定,並將各子集連結形成完整模型。


資料來源:Heating Circuit — Layered Shell Version


本文禁止轉載,內容均為本人研究成果,僅供學術交流用途。
