前導
解碼器（Decoder）是一種 數位邏輯電路，它的主要功能是將 二進制編碼輸入 轉換為 唯一的輸出信號。簡單來說，它可以根據輸入的 n 位數據，在 2ⁿ 個輸出 中選擇一個進行激活。
我們定義輸入與輸出:
解碼器的電路實現

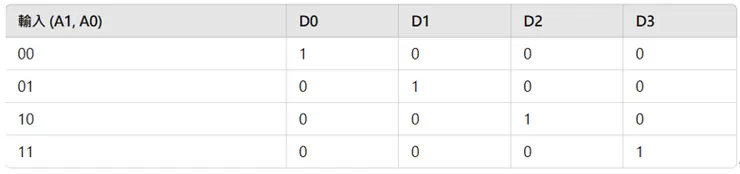

以高態解碼器為例: 真值表如下所示。
從上圖中，我們可以看出輸入若為二進制的00，輸出為1的將會是對應的十進位數字，D0。
好，現在你有了基本的認識，不過我不打算畫出高態動作的解碼器，我們改畫低態動作的解碼器。

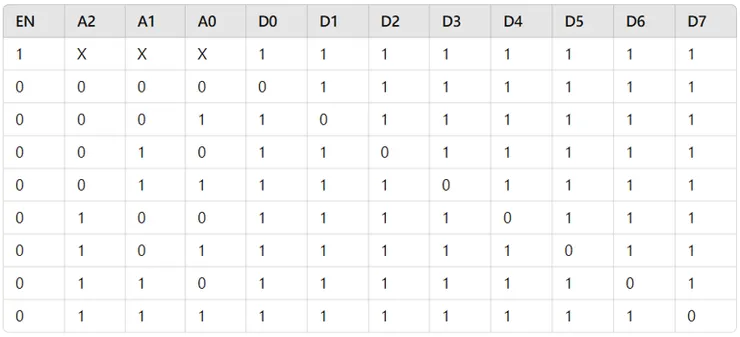

我們設計一個 低態輸出（Active Low Output） 並加上 閃控（Enable, EN） 的 3-to-8 解碼器。
解碼器的本質不變，但要注意一些事項:
功能特性：
- 輸入： 3 位二進制選擇線（A2, A1, A0）。
- 輸出： 8 條獨立輸出（D0 ~ D7），為 低態（Active Low，0 表示被選中）。
- 閃控（EN, Enable）:
- EN = 1，解碼器關閉（所有輸出為 1）。
- EN = 0，解碼器正常運作，對應輸入的輸出變為 0，其餘保持 1。

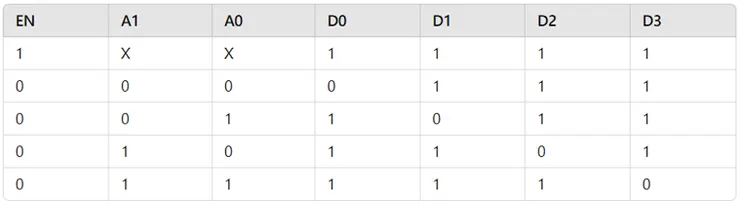

好，此時畫出真值表:

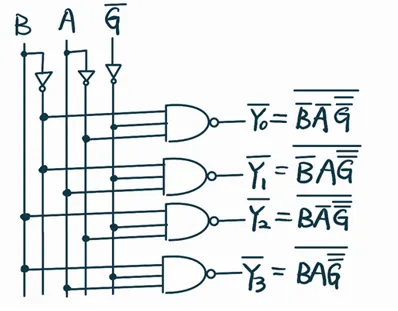

接著我們可以很輕易地畫出組合邏輯電路:
好，3對8解碼器也是相同的道理，不過這邊我們就不畫出來了。
解碼器的應用
解碼器擴充設計
多個帶有 Enable 的解碼器可以一起使用來建構更大的解碼器。

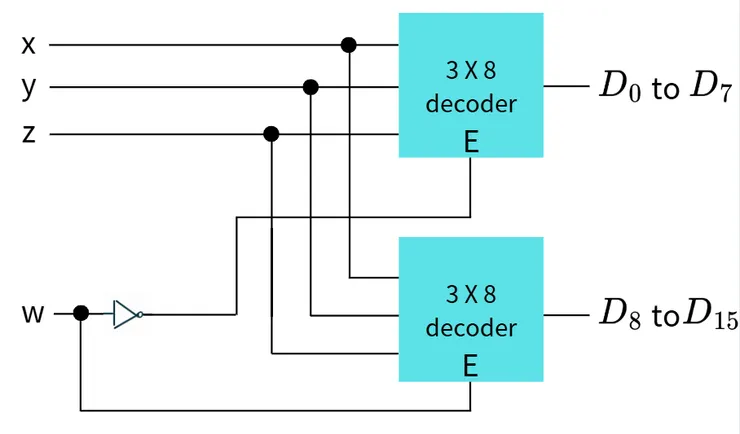

我現在要示範: 使用 兩個 3-to-8 解碼器 來構建一個 4-to-16 解碼器的實現方法，架構如下:
- 輸入：4 個位元 → w, x, y, z
- 輸出：16 條線（D₀ ~ D₁₅）
- 使用兩個 3-to-8 解碼器（每個輸入 3 位元，輸出 8 條線）
- 當
w = 0：上方的解碼器 Enable = 1，輸出 D₀ ~ D₇ 啟用 - 當
w = 1：下方的解碼器 Enable = 1，輸出 D₈ ~ D₁₅ 啟用
使用解碼器實現組合邏輯：以全加法器為例
邏輯如下:
- n 位輸入 → 2ⁿ 輸出的 Decoder
- 解碼器的每個輸出都對應到一個 minterm（積項）
- 使用 OR gate 將對應 minterm 相加即可實現任意布林式
- 關於全加器的真值表:
- S(x, y, z):
S(1, 2, 4, 7) - C(x, y, z):
S(3, 5, 6, 7)
- S(x, y, z):

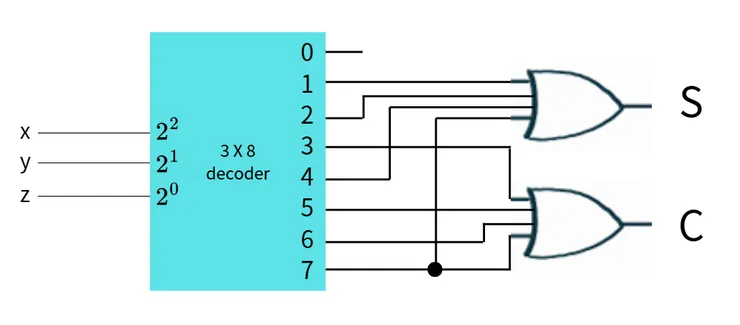

現在請看下圖:
- 和（S）：
- 接 D1、D2、D4、D7 到 OR gate → 輸出為 S
- 進位（C）：
- 接 D3、D5、D6、D7 到 OR gate → 輸出為 C
