Unity C# | 射線檢測與改變物體顏色之應用
一、前言
這篇文章將會從基本概述到射線偵測應用的詳細步驟，講述運用射線改變特定圖層中，射線命中的物件顏色。
二、射線檢測概述
射線是初學者在學習控制非特定目標的做法之一，另外一種是藉由碰撞體去偵測碰撞單位，射線是其中相對困難的做法，本篇文章會使用到射線與輔助線的內容，有興趣可以參考之前的兩篇文章。
1. 創建射線
我們會需要在遊戲物件創建一道射線，往遊戲場景中的某個方向發射，取得特定圖層的遊戲物件，這條射線會命中所有圖層的遊戲物件，只要對方有碰撞體組件，但只有在命中特定圖層才會通過判斷。
2. 改變命中物體顏色
通過判斷後，我們要可視的改變，也可以使用 Debug.Log 去測試，我們會抓取命中物件的渲染組件，並改變渲染組件 Material 欄位的顏色。
三、射線應用流程
那接下來會簡單講述射線的流程。

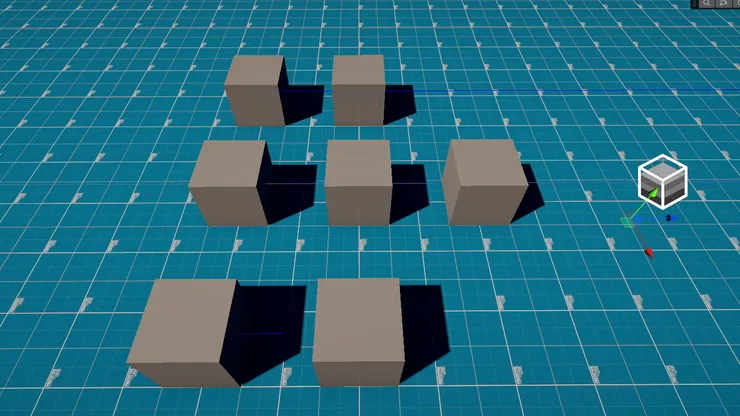

1. 創建測試用方塊（Cube）
創建三個測試方塊：
第一個方塊座標位於（0,0,0），並命名為「origion」。
第二個方塊座標位於（0,0,3），並命名為「Target_A」。
第三個方塊座標位於（0,0,6），並命名為「Target_B」。
第二個方塊座標位於（0,0,3），並命名為「Target_A」。
第三個方塊座標位於（0,0,6），並命名為「Target_B」。
2. 創建程式腳本（Script）並添加至物件
創建一個程式腳本，並添加到物件origion，可以拖曳程式腳本到此物件，也可以直接在此物件點擊 Add Component。
3. 宣告顯示變數
這一次我們的射線起點為物件本身位置，並且往正前方打出一條射線，因此射線的起點與方向固定，我們將額外添加兩個參數，分別為距離與圖層：
[SerializeField] private float MaxDistance;
[SerializeField] private LayerMask mask;
程式腳本自己可以抓取起點與方向，其宣告方式如下：
private Vector3 m_position;
private Vector3 direction;
程式腳本自己可以抓取渲染組件，其宣告方式如下：
private Renderer render;
4. 函式－取得玩家位置
private void GetDirection()
{
m_position = transform.position;
direction = transform.forward;
}
我們要指定玩家的位置跟方向，封裝成一個函式的習慣，除了可以維護程式的可讀性，也能讓程式設計的過程清晰，此函式可以放在開始函式（Start()），如果其座標會持續變動的話，也可以放在更新函式（Update()）。
5. 函式－雷射判斷
private void RayCastHitTest()
{
Ray ray = new Ray(m_position, direction);
RaycastHit hit;
if (Physics.Raycast(ray, out hit, MaxDistance, mask))
{
ChangeRenderColor(hit);
}
}
函式自行宣告了兩個暫時變數，第一個是雷射，其起點為物件的座標，方向為物件的正前方；第二個是射線命中，可以抓取命中目標的資料，包含遊戲目標與命中點等訊息。
創建一個判斷式，並在其中創建一個物理射線的判斷函式，我們選擇四個參數的判斷函式，包含雷射、射線命中訊息、最大距離、圖層，此函式會回傳一個布林值，若命中且圖層為指定圖層，則回傳 True。
6. 函式－改變物件顏色
private void ChangeRenderColor(RaycastHit hit)
{
render = hit.transform.GetComponent<Renderer>();
render.material.color = Color.red;
}
我們把改變命中目標顏色的程式碼抓取出來變成一個函式，這個習慣一方面能協助此文章的章節分類，也能協助程式碼的維護，若射線偵測同時用 Hit 進行很多的操作，那這個習慣能準確的分類命中功能。
第一行程式碼，我們抓取命中目標的渲染組件；第二行程式碼，我們改變渲染組件中材質的顏色，並改成紅色。
7. 輔助線－在 Sence 中看見射線
private void OnDrawGizmos()
{
Gizmos.color = Color.blue;
Gizmos.DrawRay(transform.position, transform.forward * MaxDistance);
}
我們使用官方內建函式 OnDrawGizmos，它會創造一個此程式的Gizmos屬性，並由上往下執行，首先我們改變此函式的顏色，改成藍色，並且繪製一條雷射，起點為自己，終點為方向乘上距離。
8. 測試
最後，我們可以按下 Play 進行測試，此時程式碼沒有效果，因為此時的射線距離為默認值。點擊 origion ，把 Max Distance 改為10，你會發現在 Sence 中出現一條藍色射線，往前打出，但是程式碼還是沒有效果。
點擊Mask，我們改變它的圖層為 Default，這樣一來只要命中 Default 圖層時，此物件的顏色就會變成紅色。
四、後記
這篇文章是我研究射線順便寫的文章，主要是分享射線的實際使用，沒想到也花了我不少的時間。
