南北平行預備線新營=南靖段舊線跡(2016)

續前篇，今年八月初，我和幾個朋友共組出草團，出發前往新營和嘉義踏查糖業鐵路南北平行預備線舊線跡，同時亦踏查一小段烏樹林糖廠鐵道。由於網路上關於舊線踏查的資料只有看橋工房較為完整，但其記錄距今也都超過十年，想知道這十年間鐵路會如何變化的我們就這樣出發了。

南北平行預備線是台糖旗下一條重要幹線，名稱源自其與台鐵縱貫線平行。日本時代的糖業鐵路分屬於不同會社，加上當時總督府規定在一原料區內的甘蔗只能賣給指定的會社，所以鐵路也就沒有串連的必要。戰後的製糖工廠全都由台糖接收，而後又因國民黨敗退來台，當局為避免戰爭會使台鐵縱貫線中斷，於是要求台糖興建一條預備鐵路，這就是南北平行預備線。

南北線不是一條線的正式名稱，而是台糖原有的眾多路線串連起來的。南北線在1953年隨著西螺大橋完工而通車，北起自今日的台中車站，南至高雄籬仔內(今日輕軌旁的金鑽夜市附近)。而後又因為1959年的八七水災使烏溪橋中斷，將起點改至二水；1974年又因電氣化工程再改至員林；1979年西螺大橋軌道因民意撤除再改至斗南；再來隨著糖業變遷而名存實亡，於1998年在國防部同意下廢除。

以下介紹將從新營的嘉南大旅社出發，經過新營糖廠土庫線(新營市區段)、南靖糖廠長短樹線，第二部分再經南靖糖廠過溝線、北港糖廠嘉義線、大林糖廠牛稠線、大林線石龜溪橋。因旅程第二天大家都顯得疲憊，故前半段敘述會較後半段完整，敬請見諒！

新營糖廠土庫線(新營市區段)

新營市區內的平交道升降設備、軌道等都還算完整，部分路段還在居民維護下做成自行車道或花園。

先是中山路平交道

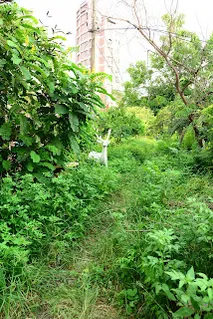

名為鐵路花園，但看起來疏於照顧(往新營方向拍)

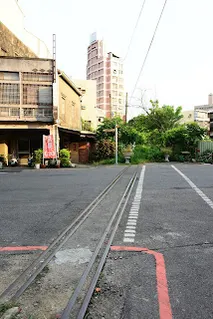

中山路平交道(往新營方向拍)

接著就到旅社前的道路，這條路上都還看的見軌條、軌枕、警告標語和里程牌的設備。值得玩味的是，鐵道就貼在旅社正門口，一旁又教行人車輛勿入鐵軌，這是要人怎麼出入呢？

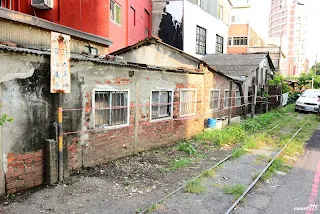

保存還算完整的路段(往新營方向拍)

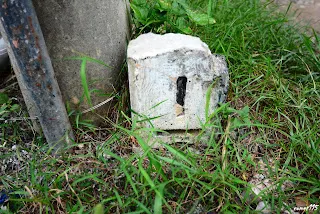

1/2里程牌

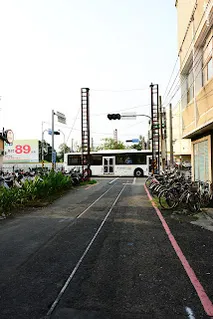

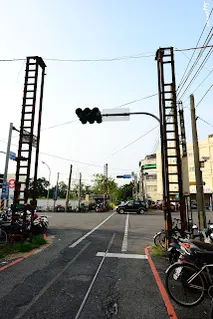

接近三民路平交道，還可見升降設備(往長短樹方向拍)

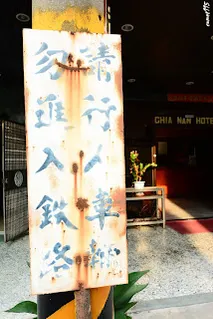

一旁的標語

三民路平交道保存還算完整，除了升降設備外，還有進站號誌機和看柵房

(往長短樹方向拍)

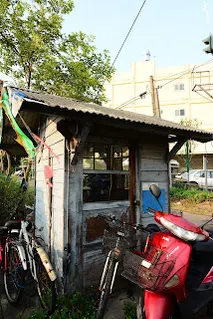

一旁的看柵房

桌上還擺有旗子，只是不會再有用到的一天了

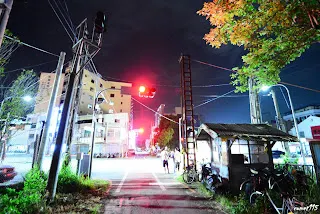

左邊可看到進站號誌機(往新營方向拍)

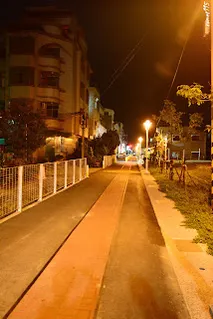

再往北的則被做為自行車道

(往長短樹方向拍)

南靖糖廠長短樹線

這裡開始接續上篇的長短樹信號所，從新營方向過來進信號所前會經過一個裝車場，北端還留有轉轍器遺跡。

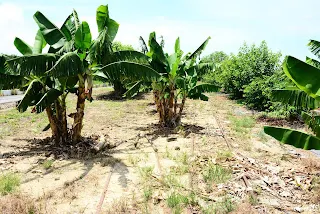

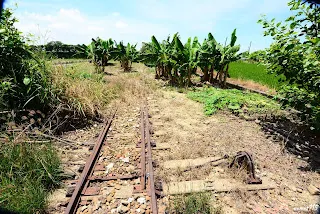

(往新營方向拍)

(往新營方向拍)

接著就進入長短樹信號所，長短樹信號所是台糖數一數二的大型調度站，長短樹線、新港東線、竹圍後線、土庫延伸線、菁寮線皆在此交會，分別連接南靖、烏樹林、岸內和新營等四個糖廠及菁寮農場。信號所建築內除了控制轉轍器的閘柄外，還設有辦公空間及寢室，牆上則還留有號誌的控制器，以糖鐵車站來說，這裡的設備可說是一應俱全了，加上其又不在糖廠或台鐵車站附近更是特別！現地在社區維護下成了一個適合一家大小來散步的小公園，鐵路設備、信號所建築保存狀況接相當不錯，可惜的是一些看板將原有的路線分歧標示和閘柄的標示遮住，算是美中不足之處。

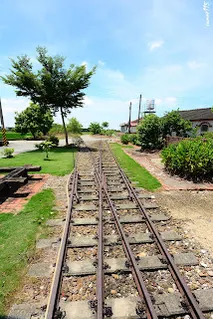

左邊的新港東線匯入長短樹線(往南拍)

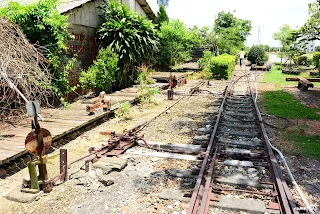

照片下方新港東線匯入後，在向右岔出會車側線(往北拍) 左邊是道岔連鎖號誌

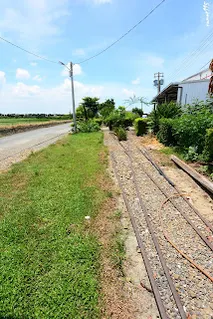

再往北走，中間的主線向右岔出竹圍後線(向南拍)

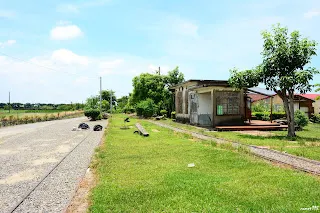

之後到了長短樹信號所(左邊是會車側線，右邊是長短樹線)(向南拍)

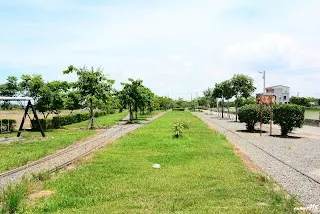

中間的長短樹線在向左岔出菁寮線(左邊是菁寮線，中間是長短樹線，右邊是會車側線)(向北拍)

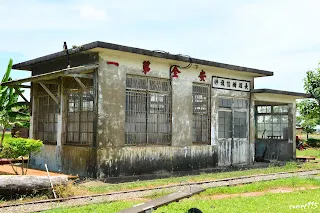

長短樹信號所

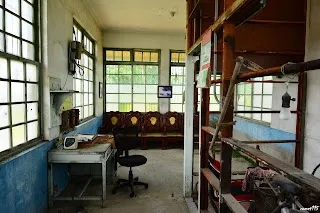

內部空間設有辦公及會客桌椅，右邊似乎是床架

日曆似乎停在新營糖廠結束鐵道管理的那一天

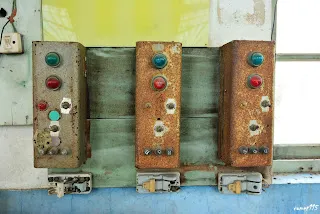

牆上的號誌控制，不過站房外並沒有看到號誌機

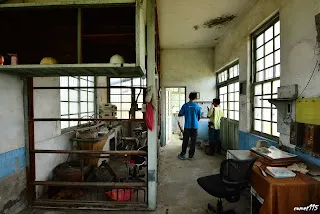

內向外拍

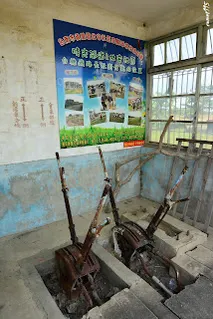

道岔控制閘柄，看板剛好把牆上關於右邊閘柄的標示擋住

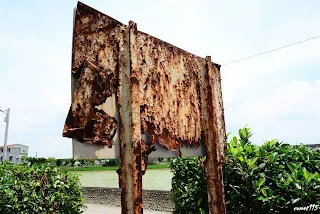

應該原本是路線分歧指示牌

另外一面變成社區看板

再來是幾個平交道的現況，位置就如上面google earth的地圖所示

南85平交道(向北拍)

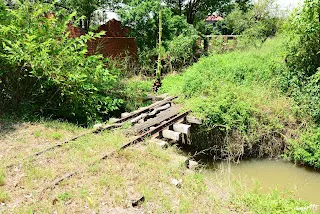

南82平交道只剩下旁邊的小橋(向北拍)

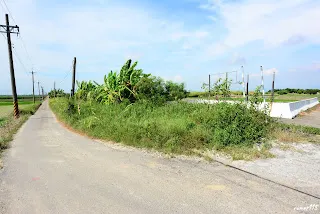

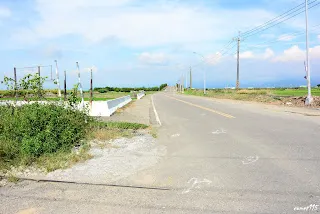

南84平交道(左邊向北)

南84平交道(向北拍)

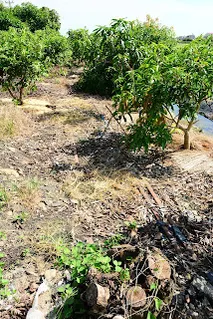

南84平交道(向南拍)

之後抵達崩埤大排，看橋工房在2006年踏查時這裡是一座兩孔的鋼樑橋，但這次去只剩下兩端的橋台。

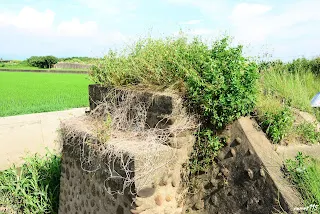

南端橋台

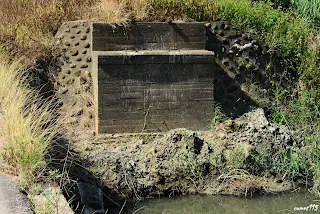

北端橋台

再往北走是一片蔗田景觀，軌條在右邊的草叢忽隱忽現，接著鐵道向右轉了大彎，即將進入菁寮旗站

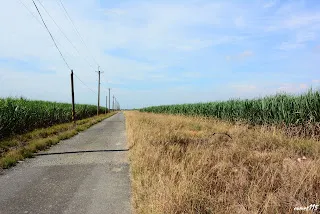

(7678)(向北拍)

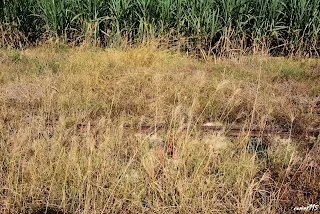

(7679)

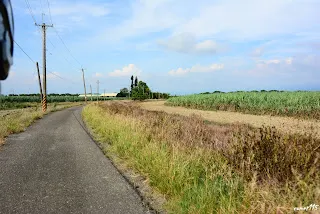

一個大右彎(7683)(向北拍)

菁寮旗站就在菁寮農場辦公室旁邊，一旁還有紅磚倉庫。往北的主線在進站前會先向右岔出支線，隨後再向左岔出支線，目前只有中間主線還保存良好，其他不是被斷軌就是被路面覆蓋，左線還可辨識是會車側線，右線則不清楚是彎進田裡還是同樣是會車側線。

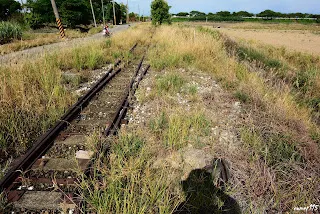

向右岔出的道岔(向北拍)

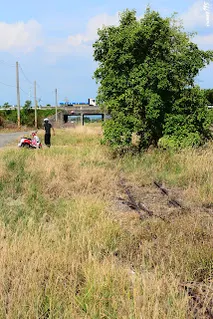

向左岔出的道岔(向北拍)

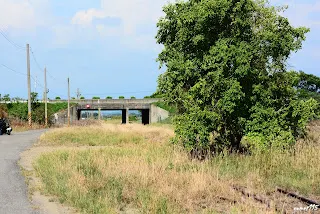

站場，前方涵洞即通過國道一號(向北拍)

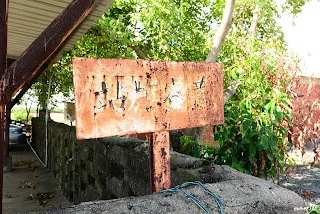

菁寮旗站站牌

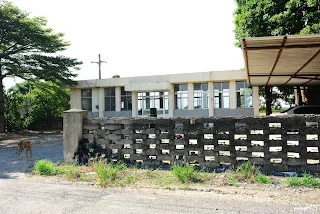

農場辦公室

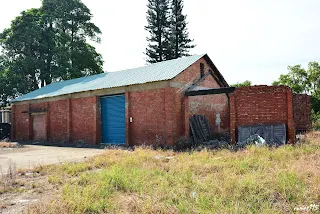

旁邊的紅磚倉庫

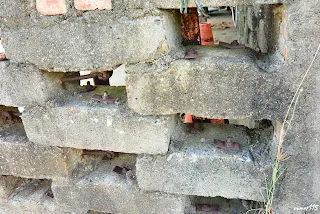

圍牆居然是用軌枕做的，上面還有扣件

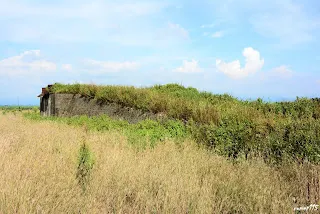

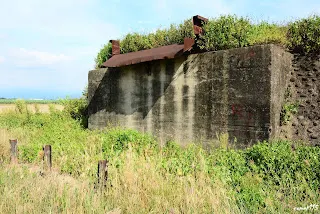

過涵洞後馬上就見到一座混凝土和鵝卵石構成的山丘，這是一座裝車台，載滿甘蔗的卡車會開上去，接著再將甘蔗倒到火車上。看橋工房在2006年的照片中有拍到這個裝車台還有鐵製像漏斗一樣的裝置，但現今就只剩下一點殘跡。

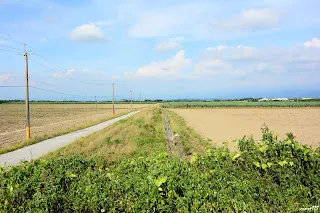

站在高台上往北拍

繼續走，在上八掌溪橋之前會先經過一條小橋，再上路堤。過小橋之前的路部分路段還留有軌條，接近橋的部分則只剩軌枕。小橋樣態大致完好，但橋身有一片金屬板被平整的切走。

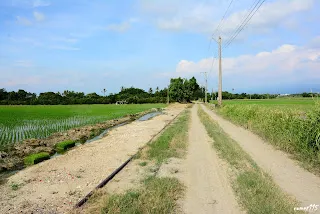

(7716)

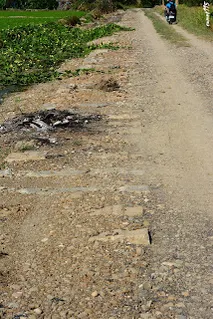

只剩軌枕(7717)

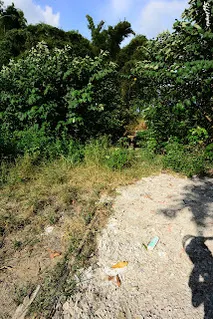

即將過小橋(7721)

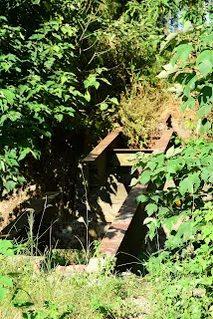

左邊的鋼樑有平整的切口

過橋，上路堤後就準備過八掌溪橋。早在日本時代，八掌溪南的菁寮農場是南靖糖廠的原料區，同時也為了和同會社的烏樹林製糖所聯絡而有了八掌溪橋。根據《台灣糖鐵攬勝》的紀錄，以前八掌溪橋還是上承式鋼樑橋，後來在1996年啟用新的水泥新橋，還鋪上道渣，提高行車安全性。不過新橋通車後南岸原料區改隸屬於新營糖廠，於是只有糖蜜車會過橋，直到2001年新營糖廠停閉為止。後來南靖新營兩廠對橋的行車責任談不攏，加上總公司運輸處裁併，這座橋只用了六年就停用了。
由於橋齡不過20年，所以保存狀況極佳，雖然長了些雜草，但還不至於對行走造成困難。在夕陽照射下極為漂亮，聽說在秋天這裡會長滿菅芒花，所以這裡也成了一個私房景點。

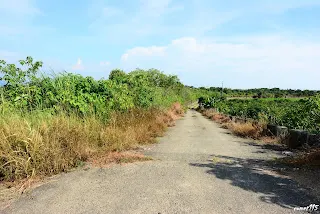

左邊是上橋前的土堤(向南拍)

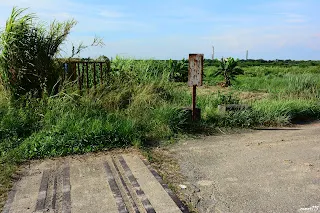

橋南，遠遠可見南靖糖廠(向北拍)

南靖糖廠

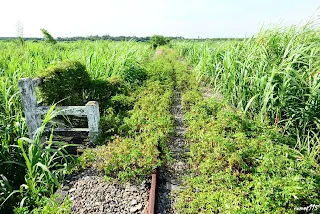

橋南部分的草比較多(向北拍)

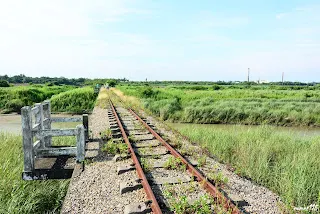

中段草少很多(向北拍)

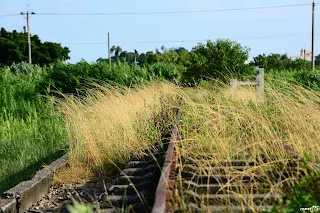

(向南拍)

下橋後經過南靖農場社區，過這個平交道後會到南農旗站，但是因為草太多就沒進去

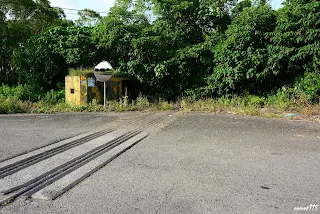

向北拍

參考資料：
    1.中研院台灣百年歷史地圖系統：http://gissrv4.sinica.edu.tw/gis/twhgis/
    2.看橋工房：http://blog.xuite.net/ticket0610/oldway
    3.古庭維、鄧志忠，2010：《台灣舊鐵道散步地圖》
    4.許乃懿，2003：《台灣糖鐵攬勝》
