機車啟動

閱讀時間約 2 分鐘
  • 摩托車電啟動系統
主要由啟動繼電器、啟動電機、電瓶、啟動按鈕及點火系統(點火線圈、觸發塊、高壓線接頭,火花塞等)組成。
  • 鑰匙開關啟動馬達開關,煞車是串聯
打開鑰匙開關→CDI獲得供電;
手按煞車和啟動馬達開關→啟動馬達就會搖轉飛輪;
飛輪帶動曲軸→曲軸轉動帶動活塞,吸入混合汽。
  • 在正確時間CDI放電→高壓線圈放磁→火星塞跳火→機車發動
  • 鑰匙開關一條接電瓶,打開鑰匙開關後,電瓶的電線就會接上另一條電線
另一條電線供電給車上的電器用品;
按啟動馬達開關,供給電的另一條電線,就會送電給啟動馬達;
然後啟動馬達轉動,車子就發動了。
  • 啟動車輛時,接通開關鎖,按下啟動按鈕和剎車開關
  • 蓄電池的電流由正極出發,流經開關鎖、剎車開關、啟動按鈕、繼電器到地形成迴路
  • 當電流經過繼電器線圈時,鐵芯產生磁力,吸動動觸點,使繼電器常開觸點閉合,主迴路接通,啟動電機通電,開始運轉
  • 電機轉子通過連接裝置—單向超越離合器驅動發動機曲軸運轉,致使發動機啟動
  • 當鬆開啟動按鈕時,繼電器的線圈斷電,繼電器中磁場消失,釋放動觸點,主迴路斷電,啟動電機停止運轉。

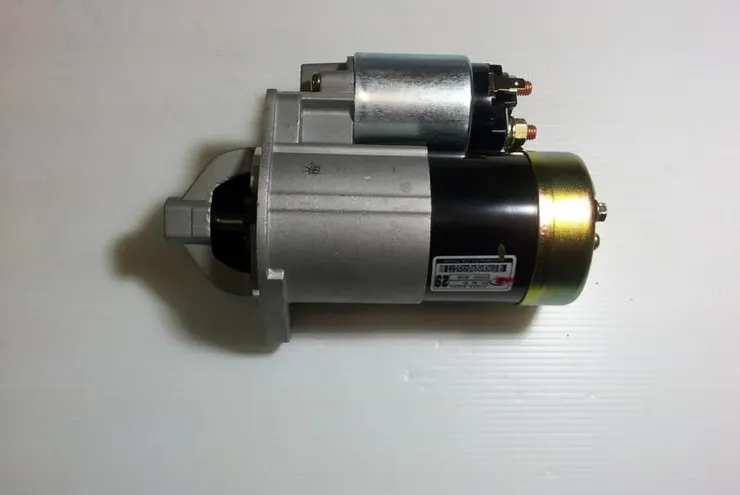

啟動馬達

  • 體積較小,功率較大的專用直流電動機
  • 主要由定子和轉子、機座等組成
  • 當電動機通入電源電流時,電機定子電樞繞組產生旋轉磁場
  • 旋轉磁場同靜止的轉子之間有了相對運動,旋轉磁場的磁力線切割轉子導體,轉子導體巾便產生感生電流
電流與旋轉磁場相互作用產生電磁力,並對轉軸形成電磁力矩,使轉子轉動起來,轉子通過驅動裝置帶動發動機曲軸旋轉,使車啟動。
  • 不工作的時候跟曲軸是分離的
  • 工作的時候通過一個力(離心力、磁力、彈簧、撥叉,不同的傳動機構有不同的嚙合方式)將主動齒輪推到曲軸被動齒輪上。
馬達帶動飛輪齒轉動,飛輪帶動汽油機曲軸轉動,曲軸帶動連桿、連桿帶動活塞在發動機汽缸里往復運動;
活塞把汽缸里的空氣,和化油器提供的霧化汽油的混合氣體;
進行壓縮壓縮到最後,汽缸頭的火花塞點火,汽缸氣體燃燒產生壓力把活塞推回去;
活塞又帶動一系列的部件運動,靠飛輪的慣性周而復始運動;
飛輪轉動,帶動變速箱齒輪轉動;
啟動結束之後力消失,主動齒輪迴退原位。
