瀝青混凝土（AC）施工實務彙整
這篇來詳細介紹AC的施工細節，包括駐廠以及現場施工的要點。
也是彙整我在園區開發的一些施工經驗。
AC用粒徑分布可以區分成粗級配、密級配以及開放級配，其他還有改質型瀝青混凝土，目前對粗級配以及密級配比較熟悉，開放級配用在高速公路的摩擦面層。
AC與RC一樣品管都有分廠內以及現場施工，如果契約要求人員在廠內監督稱為「駐場」。
以下一樣用條列的方法來說明，本文所列施工規範僅供參考，實際按照工程施工規範施作，不過應該不至於差太多。
駐場：
石頭粒徑：
AC材料依照粒徑分布大致可分為「6分石」、「3分石」、「2分石」、「砂」及「飛灰」、「爐石」、「水泥」等填充材。「6分石」、「3分石」、「2分石」為粗粒料，「砂」及「飛灰」、「爐石」、「水泥」等為細粒料。
粗粒料定義是由最大標稱粒徑為定義，例如：「6分石」最大粒徑為6/8英吋、「3分石」最大粒徑為3/8英吋、「2分石」最大粒徑為2/8英吋。
粗粒料因為是拿最大標稱粒徑來命名，所以各自還有各自的配比，例如：「6分石」裡面有包含比6/8英吋小的各種粒徑，所以每種石頭都有一組自己的配比，所以要依據原料篩分析結果來配出設計配比。
驗廠：
主要是驗AC廠的出料能量，看看是否符合工地所需量能。設備是否正常，存料倉是否正確存放材料，卸料倉是否有破洞，破洞會造成備配比錯誤。計量裝置精度是否符合契約規定。
計量裝置：
操作室在出料的拌合鼓上方，會依照辦公室提供的出料建議來設定材料比例，比例皆為重量法，操作員可以目視AC顆粒粗細來微調比例。
溫度：
從拌合鼓出來之新拌AC不得超過163度，163度為瀝青老化點，瀝青會開始老化失去彈性，出廠前量測溫度過高不得出場。
粗級配：
大粒徑比例比較多的配比，主要功能為提供承載力。
密級配：
小粒徑比例比較多的配比，主要功能為提供行車舒適度，除符合規範之外，應適時按照目視結果調整顆粒粗細度，以避免行車舒適度不足。
瀝青：
一般瀝青混凝土採用AC-20 來做膠結材，數字代表針入度。
配比設計：
經過馬歇爾配比設計後決定瀝青含量，因為規範會規範粒徑分布，所以配比設計主要是按照穩定值、流度、空隙率、VMA及VFA範圍來最佳化「瀝青含量」，配比設計用的是重量法。
材料比例調整：
一周至少需在料倉取樣進行進行篩分析，材料來源如果有變動亦需取篩分析（冷斗篩分析），看看是否調整材料比例。
抽油篩分析：
上、下午各取樣3盆AC盆料（共6盆，量才足夠做試驗），混和後攪拌好的AC，把油洗掉之後進行篩分析（熱斗篩分析），看看粒徑分布是否符合規定，來決定是否調整各材料比例。篩分析成果不符合規定也有可能是卸料倉破洞造成。
回收料：
經過AC刨除後產生之AC廢料再利用，除非規範有規定，一般情況不得使用。
駐廠人員：
駐廠人員除進行上述冷斗篩分析、熱斗篩分析外，卡車出廠前先量測溫度並記錄出場時間與車牌，並通知現場人員。
現場施工：
一般道路配置：
一般道路配置為粗級配底層2層各5公分厚，粗級配面層1層5公分厚，總AC厚度為15公分。如果是高速公路面層改為開放級配2公分厚，防汛道路或地方鄉鎮道路無面層，僅粗級配底層2層各5公分厚。
AC底部為45公分厚級配，級配下方為路基土壤。

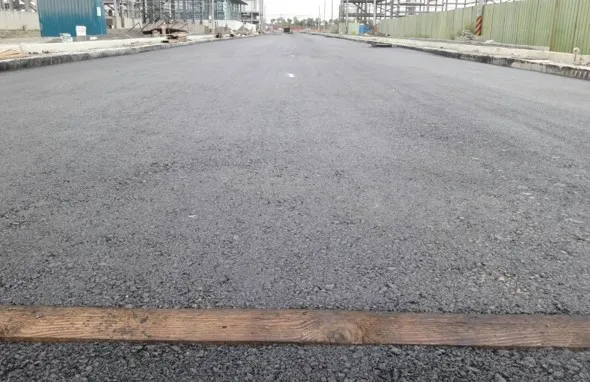

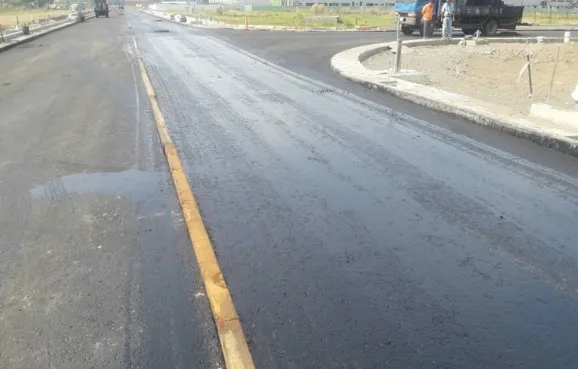

角材：
接縫處需要擺放角材後才能進行滾壓，上下兩層AC之縱向接縫（與車行方向平行）應相距15cm，橫向接縫（與車行方向垂直）應相距60cm。
卡車：
卡車負責從AC廠運送，自AC廠拌合鼓下料之後就直接運送到工地，注意卡車的帆布一定要覆蓋，帆布是用機械自動覆蓋，但司機很可能會忘記按，造成溫度喪失過快，如果運送到工地溫度過低一定要運回去重出，溫度過低會造成舖築失敗。
清掃：
AC舖築前需用清掃機清掃，粉塵過多容易造成AC舖築失敗，人手孔旁邊大石頭需撿走，石頭也可能造成AC鋪設失敗。

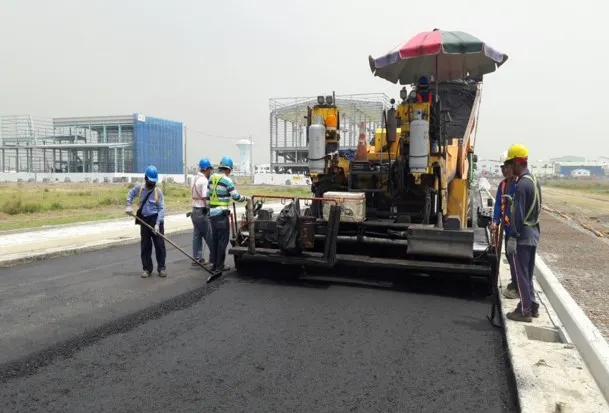

鋪築：
最好用鋪裝機進行舖築，可以精準控制厚度。
舖築厚度最好實方控制在5公分，規範允許最多10公分，滾壓前後鬆方與實方厚度約差1.3倍，如果實方要控制在5公分，鬆方則要控制在6.3公分，在鋪裝機下料時會有兩人在左右側拿探針測厚度。厚度越大越容易造成滾壓後AC不均勻沉陷。
如果舖築厚度不足，驗收鑽心試驗不過輕則減價收受，重則刨除重鋪，由於AC很貴，所以厚度一定要注意。

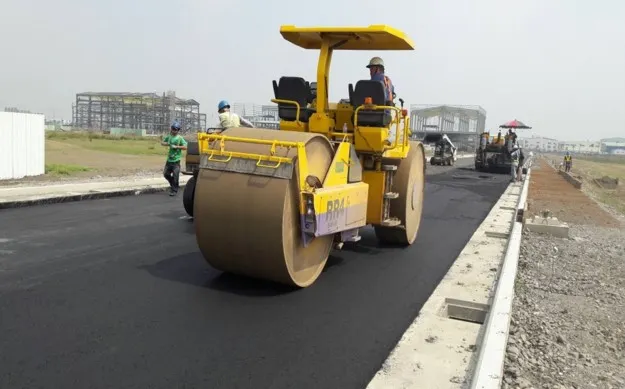

滾壓：
從一開始鋪裝機或土車倒下來的鬆方，經過滾壓成為實方。
滾壓分為初壓、次壓、終壓總共壓實3次。

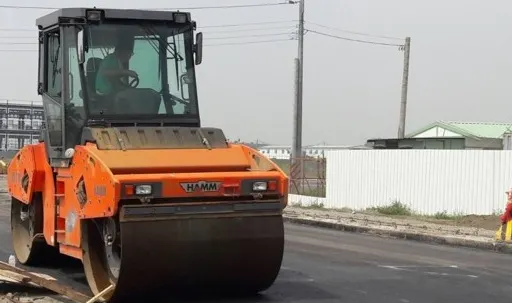

初壓：使用8~10t二軸三鐵輪壓路機。

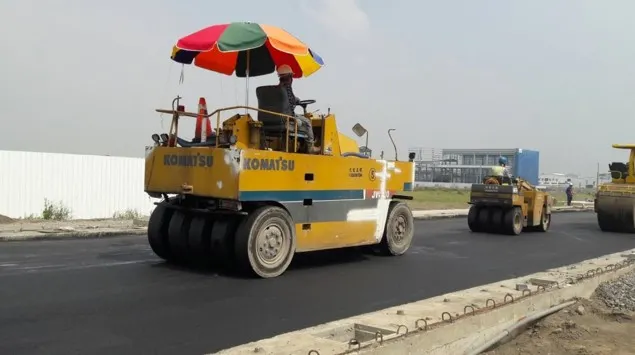

次壓：使用10t二軸七膠輪壓路機。
終壓：使用6~8t二軸二鐵輪壓路機。
如使用震動壓路機，總重量不得少於6t。
以上重量包含水箱，水箱裝滿水約2t。
溫度：

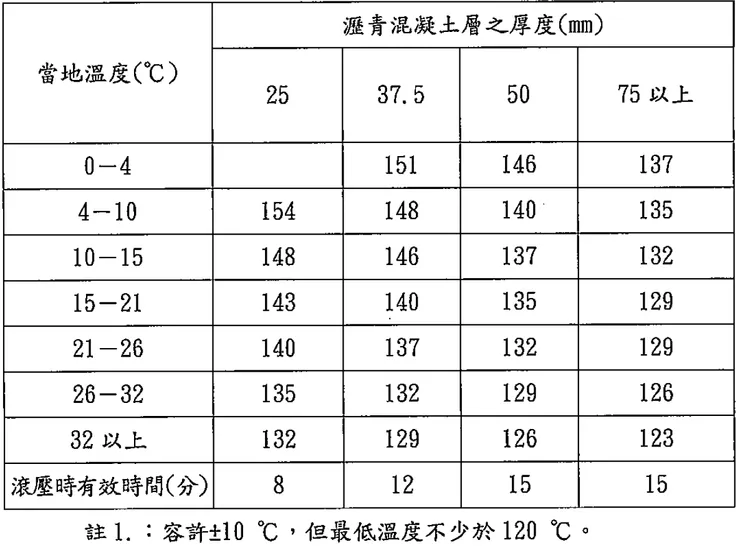

現場開始舖築溫度上下限與氣溫及舖築實方厚度有關，開始舖築溫度不得低於120度。
終壓時AC溫度不得低於65度。
AC溫度降至50度前不得通車，最好用RC護欄保護，否則車輛容易闖入。
三米直規試驗：
以三米直規量測級配表面平整度，量測完後才可開始舖築AC。
初壓或次壓後，應立即檢查路拱及縱坡，並以三米直規檢測平整度。

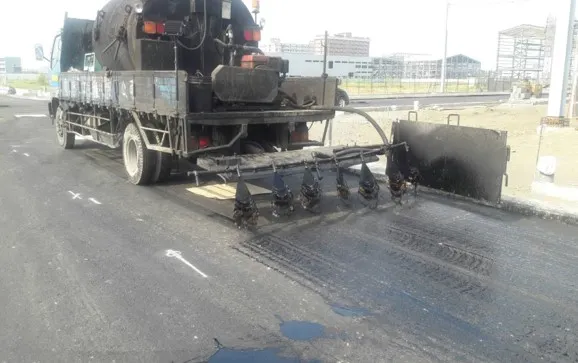

黏層與透層：
黏層與透層像膠水一樣黏結各分層，黏層噴灑時機為不可滲透之表面，如：AC、RC等。透層噴灑時機為可滲透之表面，如：路基土壤。
黏層常用材料為乳化瀝青或RC-70，乳化瀝青噴灑量規範0.11~0.35L/M2，RC-70瀝青噴灑量規範0.15~0.45L/M2。
透層常用材料為乳化瀝青或MC-70，噴灑量規範0.9~1.4L/M2。
噴灑量於噴灑時放一張牛皮紙來量測是否有達到規範值。

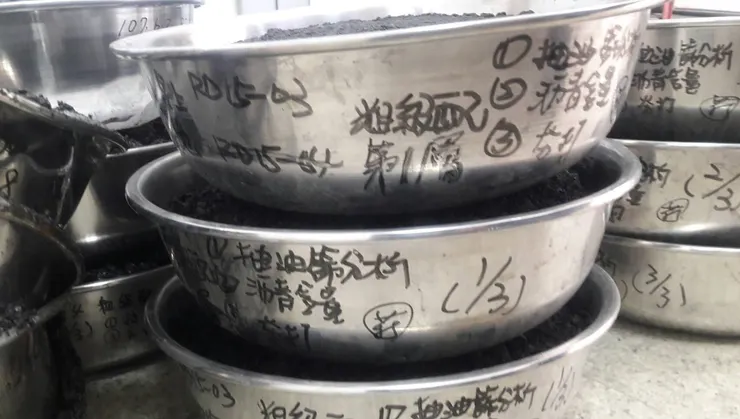

抽油篩分析、瀝青油量、馬歇爾夯壓試驗：
上、下午各於舖築前取樣3盆AC盆料（共6盆），混合後將瀝青洗掉進行篩分析確認抽油篩分析、含油量、馬歇爾夯壓三項試驗。
透過馬歇爾夯壓試驗夯壓75下完之試體單位重（容積比重），作為後續壓實度「母值」。
瀝青含量標準值為配合設計瀝青含量±5%。
厚度、壓實度：
場鑽心後量測每層厚度，並切割分層進行壓實度試驗。
- 厚度允收標準如下：
- 個點厚度不足部分(0.5cm)≧設計厚度10%(0.5cm)或1cm之較小者，刨除重鋪
- 各組平均厚度(5.6cm)≧設計厚度(5cm)，依契約單價給付
- 各組平均厚度不足部分(0.2cm)<設計厚度5%(0.25cm)，扣20%
- 設計厚度5%(0.25cm)≦各組平均厚度不足部分(0.3cm)<設計厚度10%(0.5cm)，扣30%
規範規定AC壓實度要大於95%，現場鑽心後量測單位重，與母值進行比對，如單位重為母值單位重95%，則壓實度為95%。
- 壓實度允收標準如下：
- 每3,000m2為一組，每組取樣5點。
- 各組平均壓實度≧95%，依契約單價給付。
- 94%≦各組平均壓實度<95%，扣10%。
- 93%≦各組平均壓實度<94%，扣20%。
- 個點壓實度< 93%，刨除重鋪。
- 個點壓實度>98%，則以98%壓實度試驗值計算平均壓實度。

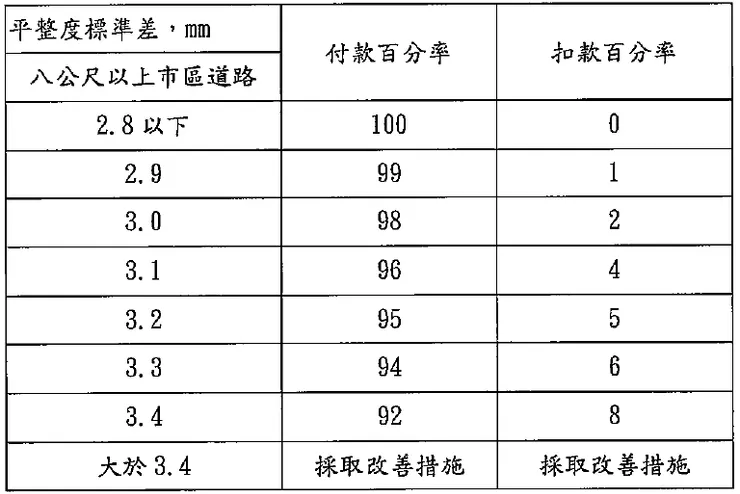

平整度：
用平坦儀測量路面平坦度，新闢道路:平坦度標準差≦2.8mm，新舊路面交接處:單點高低差不得超過±6mm。
黏滯度：
舖築後鑽心取樣測量AC黏性，黏滯度從AC舖築完後會快速上升，需在舖築完成2周內實驗，避免黏滯度超標。
全數鋪築完成後2周內抽樣(每15,000m3取一次，一次5點)，密級配亦同。不得超過5000poises±35%(3250~6750)。
